Introduction
Vous êtes-vous déjà demandé comment les grands systèmes industriels gèrent les mouvements constants et les changements de température sans tomber en panne ? La réponse réside dans les joints de dilatation . Ces composants essentiels aident les systèmes industriels à absorber la dilatation thermique, les vibrations et les contraintes mécaniques, garantissant ainsi un fonctionnement fluide et efficace.
Dans cet article, nous explorerons le rôle essentiel des joints de dilatation dans les systèmes industriels, leurs différents types et pourquoi ils sont essentiels pour prévenir des pannes coûteuses du système. Vous apprendrez comment les joints de dilatation protègent les systèmes de tuyauterie et les machines, contribuant ainsi à leur longévité et à leurs performances.
Comprendre les joints de dilatation : définition et fonction
Définition et fonction principale
Un joint de dilatation est un composant flexible et technique placé dans les systèmes de tuyauterie pour absorber les mouvements et prévenir les dommages causés par les fluctuations de température, les vibrations et les désalignements. Il permet des ajustements d'expansion, de contraction et d'alignement, garantissant un flux continu de matériaux sans compromettre l'intégrité structurelle des tuyaux ou des machines. Ces composants sont conçus pour gérer les contraintes dynamiques, ce qui les rend indispensables pour prévenir les défaillances qui pourraient autrement nuire aux performances du système.
Types de joints de dilatation
Les joints de dilatation sont disponibles en différents types, chacun étant conçu pour des applications industrielles spécifiques. Voici quelques-uns des types les plus couramment utilisés dans divers secteurs :

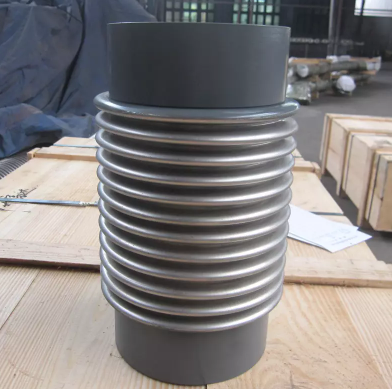

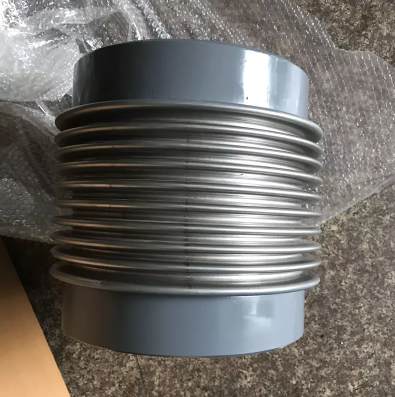

Joints de dilatation métalliques : ces joints sont idéaux pour les environnements à haute pression et haute température, tels que les raffineries de pétrole, les centrales électriques et les applications industrielles lourdes. Les soufflets métalliques flexibles de ces joints absorbent de grandes quantités de dilatation et de contraction thermique tout en résistant aux changements de pression et de température élevés.
Joints de dilatation en caoutchouc : ils sont généralement utilisés dans les systèmes CVC, les usines de traitement de l'eau et d'autres applications nécessitant une absorption des vibrations et une réduction du bruit. Le caoutchouc est connu pour sa flexibilité et sa capacité à résister aux changements de pression et de température, ce qui en fait un excellent choix pour les systèmes sujets à des mouvements ou des changements constants.
Joints de dilatation en tissu : parfaits pour les systèmes basse pression et haute température comme les turbines à gaz, les joints de dilatation en tissu sont fabriqués à partir de matériaux textiles durables qui peuvent supporter des mouvements importants sans compromettre leur intégrité. Ils sont souvent utilisés dans des environnements où la flexibilité et la résistance à la chaleur sont primordiales.
Joints de dilatation en PTFE : Fabriqués à partir de polytétrafluoroéthylène, ces joints sont très résistants aux produits chimiques et sont largement utilisés dans les usines de traitement chimique où les matériaux corrosifs sont courants. Les joints de dilatation en PTFE offrent des performances exceptionnelles dans des environnements où d'autres matériaux se dégraderaient rapidement.
| Type de joint de dilatation | Cas d'utilisation idéaux | Matériaux clés | Applications typiques |
| Joints de dilatation métalliques | Environnements à haute pression et haute température | Acier inoxydable, Alliage | Raffineries de pétrole, Centrales électriques |
| Joints de dilatation en caoutchouc | Absorption des vibrations et du bruit, pression modérée | Caoutchouc | Systèmes CVC, Stations d'épuration des eaux |
| Joints de dilatation en tissu | Systèmes basse pression et haute température | Textiles durables | Turbines à gaz, environnements à haute température |
| Joints de dilatation en PTFE | Résistance chimique, environnements corrosifs | PTFE (Polytétrafluoroéthylène) | Usines de traitement chimique |
Matériaux utilisés dans les joints de dilatation
Les matériaux utilisés dans les joints de dilatation déterminent leur durabilité, leur flexibilité et leur adéquation à des environnements spécifiques. Les matériaux courants comprennent :
Caoutchouc : Connu pour sa flexibilité et sa capacité à absorber les vibrations, ce qui le rend idéal pour les systèmes CVC et les usines de traitement des eaux.
Acier inoxydable : offre solidité et résistance à la corrosion dans les environnements à haute température, garantissant la fiabilité dans des industries telles que la production d'électricité et le pétrole et le gaz.
PTFE : Offre une résistance chimique exceptionnelle et est utilisé dans des environnements hautement corrosifs, tels que les usines de traitement chimique et les installations de traitement des déchets.
| Flexibilité | du matériau | Résistance à la température | Résistance chimique | Applications courantes |
| Caoutchouc | Haut | Modéré | Modéré | CVC, Traitement de l'eau |
| Acier inoxydable | Modéré | Haut | Faible | Production d'électricité, pétrole et gaz |
| PTFE | Faible | Haut | Très haut | Traitement chimique, Traitement des déchets |
Comment les joints de dilatation absorbent les mouvements et protègent les systèmes industriels
Absorber la dilatation et la contraction thermiques
L’un des rôles les plus importants des joints de dilatation est de s’adapter aux mouvements thermiques dans les tuyaux provoqués par les fluctuations de température. Lorsque les matériaux se réchauffent, ils se dilatent et lorsqu’ils refroidissent, ils se contractent. Sans joints de dilatation, les canalisations seraient soumises à une pression excessive, entraînant des fuites ou des éclatements potentiels. Les joints de dilatation absorbent ce mouvement, évitant ainsi les contraintes et les dommages aux tuyaux. En fournissant un espace flexible pour l'expansion et la contraction, ces joints minimisent efficacement le risque de dommages aux composants critiques des systèmes de tuyauterie.
Compensation des vibrations et des désalignements
Dans les systèmes industriels, les vibrations sont courantes en raison d’opérations mécaniques ou de forces externes. Ces vibrations peuvent provoquer une usure importante des canalisations, des joints et des machines. Les joints de dilatation aident à absorber ces vibrations, garantissant des opérations plus fluides et évitant d’endommager le système. Ils corrigent également tout désalignement qui se produit pendant le fonctionnement du système, garantissant ainsi que les tuyaux restent correctement alignés. Cette compensation permet de réduire les contraintes inutiles sur le système et de prolonger la durée de vie de l'équipement.
Maintien de l'intégrité du système sous haute pression et température
Les environnements à haute pression, tels que les centrales électriques ou les installations de traitement chimique, exercent des contraintes importantes sur les canalisations. Les joints de dilatation, en particulier les types métalliques et PTFE, sont conçus pour résister à ces conditions difficiles tout en préservant l'intégrité du système. Leur flexibilité leur permet d'absorber le mouvement et la dilatation thermique qui se produisent généralement dans des conditions aussi extrêmes, garantissant ainsi au système un fonctionnement fluide sans risquer d'être endommagé par des fluctuations excessives de pression ou de température.
Applications industrielles clés des joints de dilatation dans divers secteurs
Les joints de dilatation sont utilisés dans de nombreuses industries pour améliorer les performances du système, réduire l'usure et garantir l'efficacité opérationnelle. Examinons quelques-unes des applications critiques dans divers secteurs :
Systèmes de production d'électricité
Les compensateurs de dilatation jouent un rôle central dans les centrales électriques, en particulier dans les turbines à vapeur et à gaz, où les températures élevées provoquent une dilatation thermique importante. Ces joints permettent de gérer ces mouvements et d’éviter d’éventuels dommages aux systèmes de tuyauterie transportant les fluides chauds. Sans joints de dilatation, les canalisations risqueraient de se déformer ou de se fissurer, entraînant des réparations coûteuses et des arrêts du système.
Usines de traitement chimique
Dans les usines chimiques, les joints de dilatation sont essentiels pour gérer les fluides corrosifs et les températures extrêmes. Les joints de dilatation en PTFE sont particulièrement utiles dans de tels contextes, offrant une résistance aux produits chimiques et aux températures élevées, garantissant ainsi un flux de matériaux sûr et efficace. Ces joints sont souvent utilisés dans des environnements hautement corrosifs, où d'autres matériaux peuvent échouer en raison de leur dégradation.
Systèmes CVC
Dans les systèmes CVC, les joints de dilatation aident à gérer les mouvements des tuyaux et des conduits, réduisant ainsi les contraintes sur les composants et évitant les pannes du système. En absorbant les vibrations, ces articulations contribuent également à réduire le bruit, élément crucial pour maintenir un environnement de travail confortable. Ils aident également à s'adapter à l'expansion et à la contraction des systèmes de tuyauterie dues aux changements de température, garantissant ainsi des performances optimales du système CVC.
Industrie pétrolière et gazière
Dans le secteur pétrolier et gazier, les pipelines doivent supporter des pressions élevées et des températures extrêmes. Les joints de dilatation sont essentiels pour garantir l’intégrité des pipelines, prévenir les fuites et réduire le risque de défaillance du système dans des conditions opérationnelles difficiles. Ces joints offrent la flexibilité nécessaire pour absorber les mouvements sans compromettre la résistance du pipeline.
Usines de traitement de l'eau
Dans les usines de traitement de l’eau, les canalisations doivent supporter des fluctuations constantes de pression dues aux changements de débit et aux conditions de fonctionnement. Les joints de dilatation aident à gérer ces fluctuations, évitant ainsi les contraintes sur le système et assurant un écoulement fluide de l'eau à travers l'installation. En réduisant l'usure des canalisations, les joints de dilatation prolongent la durée de vie du système et minimisent le risque de pannes inattendues.
Pour des informations plus détaillées sur le fonctionnement des joints de dilatation dans divers environnements de pipelines, consultez cet article.
Principaux avantages de l'utilisation de joints de dilatation dans les systèmes industriels
Prévenir les pannes d'équipement et les temps d'arrêt
Les joints de dilatation sont essentiels pour prévenir les défaillances des équipements en absorbant efficacement les contraintes causées par la dilatation thermique, les vibrations et les désalignements mécaniques. Ces composants agissent comme des tampons flexibles qui atténuent les forces exercées sur les machines et la tuyauterie critiques. En absorbant l'impact des fluctuations de température et des forces mécaniques, les joints de dilatation aident à prévenir les fuites, les fissures ou les ruptures qui pourraient entraîner des réparations coûteuses et des temps d'arrêt. Cette approche proactive garantit non seulement un fonctionnement continu et fluide, mais protège également l’intégrité de l’ensemble du système. En retour, les entreprises peuvent éviter des arrêts inattendus et des coûts de réparation d’urgence, améliorant ainsi leur productivité et leur efficacité opérationnelle.
Améliorer la longévité du système
La longévité des systèmes industriels dépend fortement de leur capacité à gérer les contraintes mécaniques et les facteurs environnementaux tels que les changements de température. Les joints de dilatation contribuent à prolonger la durée de vie des tuyaux, des machines et d’autres composants en réduisant l’usure causée par un mouvement constant. Ces joints absorbent la dilatation thermique, la contraction et les vibrations, évitant ainsi des contraintes excessives sur les pièces du système qui autrement entraîneraient une fatigue du matériau. En minimisant les contraintes mécaniques, les joints de dilatation permettent aux systèmes de fonctionner à leurs niveaux de performances optimaux pendant des périodes prolongées, ce qui réduit la fréquence des remplacements du système et des révisions coûteuses. Cela signifie des dépenses en capital moindres pour les entreprises et des performances système plus fiables et à long terme.
Réduire les coûts de maintenance
L’un des avantages les plus importants des joints de dilatation est leur capacité à réduire les coûts globaux de maintenance. Lorsqu'ils sont correctement sélectionnés et régulièrement entretenus, les joints de dilatation évitent des dommages coûteux qui autrement entraîneraient des réparations ou des remplacements fréquents de tuyaux et d'autres composants du système. En atténuant les effets de la dilatation thermique, des vibrations et du désalignement, les joints de dilatation contribuent à réduire la contrainte exercée sur le système, le rendant ainsi moins sujet à l'usure. Ils aident à maintenir l'intégrité structurelle du système, garantissant que les pièces critiques restent intactes et opérationnelles. Avec une réduction du stress et de l'usure, les entreprises peuvent éviter une maintenance d'urgence et des réparations coûteuses, ce qui se traduit par des économies significatives sur la durée de vie du système. De plus, une inspection et un entretien réguliers des joints de dilatation contribuent à prolonger leur durée de vie, offrant ainsi encore plus d'économies en réduisant la fréquence des remplacements.
| Avantage | Impact sur le système | Bénéfice à long terme |
| Prévenir les pannes d'équipement | Réduit le risque de dommages et de fuites | Minimise les temps d’arrêt et les coûts de réparation |
| Améliorer la longévité du système | Prolonge la durée de vie des tuyaux et des machines | Économise sur les coûts de remplacement |
| Réduire les coûts de maintenance | Réduit le besoin de réparations d’urgence | Réduit les temps d’arrêt inattendus |
Considérations importantes pour la sélection du bon joint de dilatation
Conditions environnementales (température, pression, produits chimiques)
L’environnement dans lequel un joint de dilatation sera utilisé influence grandement le choix du matériau et de la conception. Par exemple, les systèmes haute pression peuvent nécessiter des joints de dilatation métalliques, tandis que les usines chimiques peuvent bénéficier de joints à base de PTFE pour leur résistance chimique. Comprendre les conditions de fonctionnement est essentiel pour choisir le bon type de joint de dilatation qui fonctionnera de manière fiable dans des circonstances spécifiques.
Exigences de mouvement et d’alignement
L'ampleur du mouvement attendu dans le système est cruciale lors de la sélection d'un joint de dilatation. Les joints doivent être capables de s'adapter au type spécifique de mouvement, qu'il s'agisse d'une dilatation thermique, de vibrations ou d'un désalignement, sans compromettre l'intégrité du système. Des joints correctement dimensionnés et conçus absorberont efficacement ces mouvements, garantissant ainsi le bon fonctionnement du système.
Besoins spécifiques à l'application (vibration, bruit, étanchéité)
Selon l'application, les joints de dilatation peuvent nécessiter des fonctionnalités supplémentaires. Par exemple, certains systèmes peuvent nécessiter des joints qui réduisent le bruit ou assurent une étanchéité efficace pour éviter les fuites. Il est important de prendre en compte ces besoins lors de la sélection du type de joint approprié. Par exemple, les joints en caoutchouc antibruit peuvent être plus adaptés aux systèmes CVC, tandis que les joints métalliques à haute température sont idéaux pour les centrales électriques.
Meilleures pratiques pour l’entretien et l’inspection des joints de dilatation
Inspections de routine et remplacements en temps opportun
Des inspections régulières sont essentielles pour garantir que les joints de dilatation continuent de fonctionner comme prévu. Le remplacement rapide des joints endommagés ou usés permet d'éviter des pannes inattendues qui pourraient perturber les opérations. Les inspections doivent se concentrer sur l’identification des signes d’usure, tels que des fissures, une décoloration ou des fuites.
Signes d'usure
Les premiers signes d’usure, tels que des fissures, une décoloration ou des fuites, indiquent que le joint de dilatation devra peut-être être remplacé. L’inspection régulière des joints peut aider à identifier ces problèmes avant qu’ils ne provoquent une défaillance du système. Une action opportune peut éviter des réparations d’urgence coûteuses et des temps d’arrêt prolongés.
| Signe d'usure | Ce que cela indique | Action requise |
| Fissure | Fatigue matérielle ou surexposition possible | Remplacer le joint |
| Décoloration (blanchiment) | Points chauds potentiels ou dommages chimiques | Inspecter les dommages |
| Fuites | Défaillance du joint ou dégradation du matériau | Remplacer immédiatement |
| Tissu exposé | Usure possible due aux vibrations ou à la chaleur | Inspecter l’intégrité structurelle |
Maintenance proactive pour éviter des réparations coûteuses
Le remplacement proactif des joints de dilatation usés pendant les temps d'arrêt programmés permet d'éviter les réparations d'urgence et de réduire les coûts globaux de maintenance. La planification d’une maintenance régulière garantit que les systèmes restent opérationnels et efficaces. En résolvant les problèmes dès le début, les entreprises peuvent éviter les coûts importants associés aux pannes imprévues du système.
Conclusion
Les joints de dilatation sont essentiels pour maintenir la sécurité, l’efficacité et la longévité des systèmes industriels. Ils absorbent les mouvements, préviennent les dommages et réduisent les contraintes sur les tuyaux et les machines, garantissant ainsi des opérations fluides. Une sélection, une installation et une maintenance appropriées sont essentielles pour éviter des réparations coûteuses et minimiser les temps d'arrêt. Avec des soins appropriés, les joints de dilatation offrent des avantages significatifs en termes d’efficacité opérationnelle et d’économies de coûts. YDCT propose des solutions innovantes qui améliorent la longévité et les performances du système, garantissant ainsi le bon déroulement et l'efficacité de vos opérations. Leurs produits sont conçus pour offrir une valeur exceptionnelle en répondant aux besoins uniques des systèmes industriels.
FAQ
Q : Qu’est-ce qu’un joint de dilatation et pourquoi est-il important ?
R : Un joint de dilatation est un composant flexible utilisé dans les systèmes de tuyauterie pour absorber la dilatation thermique, les vibrations et le désalignement. Il aide à prévenir les dommages, les fuites et les pannes des systèmes, garantissant ainsi la longévité et l’efficacité des systèmes industriels.
Q : Comment les joints de dilatation absorbent-ils le mouvement ?
R : Les joints de dilatation s'adaptent à la dilatation thermique, à la contraction et aux vibrations, permettant aux tuyaux et aux machines de se déplacer sans causer de contraintes ni de dommages. Cela permet de maintenir l'intégrité du système, en particulier dans les environnements à haute pression ou à haute température.
Q : Pourquoi les systèmes industriels ont-ils besoin de joints de dilatation ?
R : Les systèmes industriels subissent des mouvements constants en raison des fluctuations de température, des contraintes mécaniques et des vibrations. Les joints de dilatation sont essentiels pour absorber ces forces, évitant ainsi les fissures, les fuites et les défaillances du système, prolongeant ainsi la durée de vie du système.
Q : Quels sont les avantages de l’utilisation de joints de dilatation ?
R : Les joints de dilatation offrent des avantages clés tels que la prévention des pannes d'équipement, la réduction des coûts de maintenance, l'amélioration de la longévité du système et la minimisation des temps d'arrêt. Ils aident à maintenir un fonctionnement fluide en absorbant le stress et les mouvements.
Q : Comment choisir le joint de dilatation adapté à mon système ?
R : La sélection dépend de facteurs tels que la température, la pression, l'exposition aux produits chimiques et le type de mouvement dans votre système. Faire correspondre correctement le type de joint à ces conditions garantit des performances et une longévité optimales du système.
