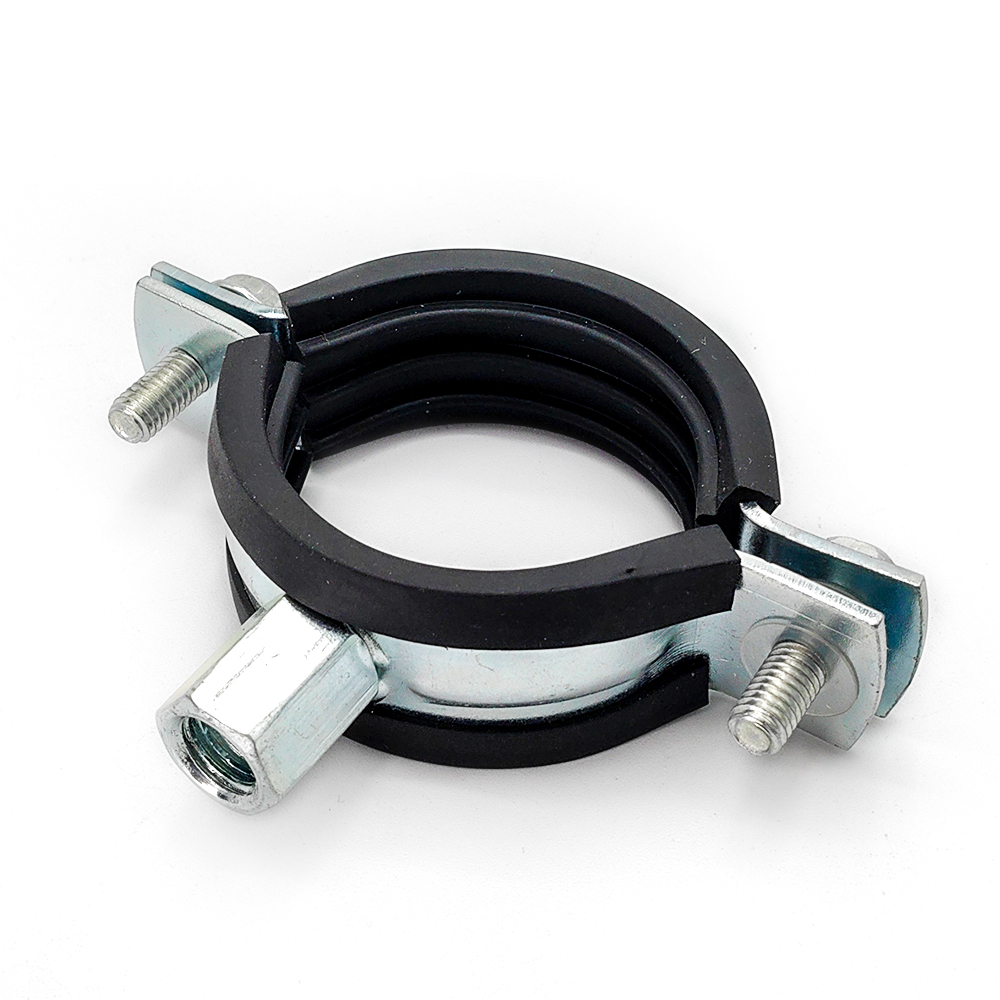

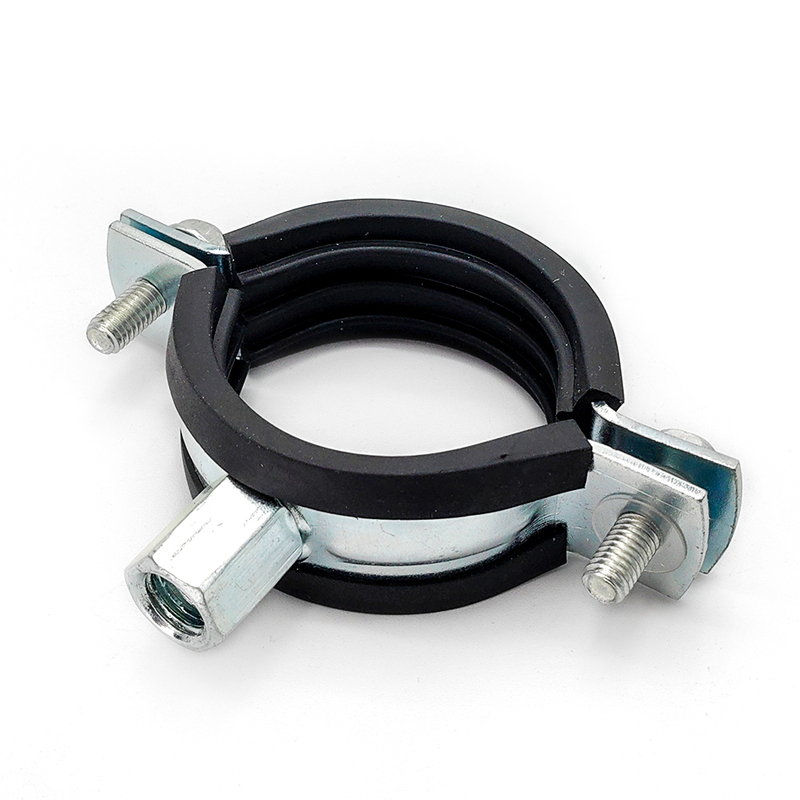

| Ce collier de serrage robuste doublé de caoutchouc est conçu pour fixer des tuyaux là où le bruit, les vibrations et les mouvements ne peuvent être ignorés. Le corps en acier offre une résistance de base et l'insert en caoutchouc EPDM aide à réduire le bruit et les petites vibrations de la tuyauterie, en particulier dans les lignes CVC, les systèmes de plomberie et les cadres d'équipement. Nous utilisons une conception à deux vis afin que vous puissiez ajuster le collier plus uniformément au diamètre extérieur réel du tuyau. L'écrou combiné M8/M10 offre plus d'options de montage avec des tiges filetées ou des vis à goujons, ce qui est utile sur site lorsque les conditions d'installation ne sont pas fixes. Chez YDCT, nous fournissons principalement des tailles standard pour les types de tuyaux courants, mais pour les commandes de projets, nous pouvons toujours ajuster l'épaisseur de la bande, le profil en caoutchouc ou le type d'écrou en fonction de la manière dont le collier sera réellement utilisé. | |||||||||
Description du produit
Cette pince est conçue pour les situations où les tuyaux doivent être fixés solidement mais nécessitent également une isolation phonique. Dans de nombreux bâtiments et installations industrielles, le bruit ne provient pas du tuyau lui-même, mais des vibrations transférées aux murs, aux supports ou aux cadres. Le collier de serrage doublé de caoutchouc place un insert EPDM entre le tuyau et la bande d'acier. Cela permet de réduire les vibrations et d'éviter le contact direct avec le métal, ce qui est important pour le contrôle du bruit et pour réduire la corrosion de contact au fil du temps. Il convient aux bâtiments domestiques et aux projets industriels où les exigences d'isolation acoustique de la norme DIN 4109 sont prises en compte.

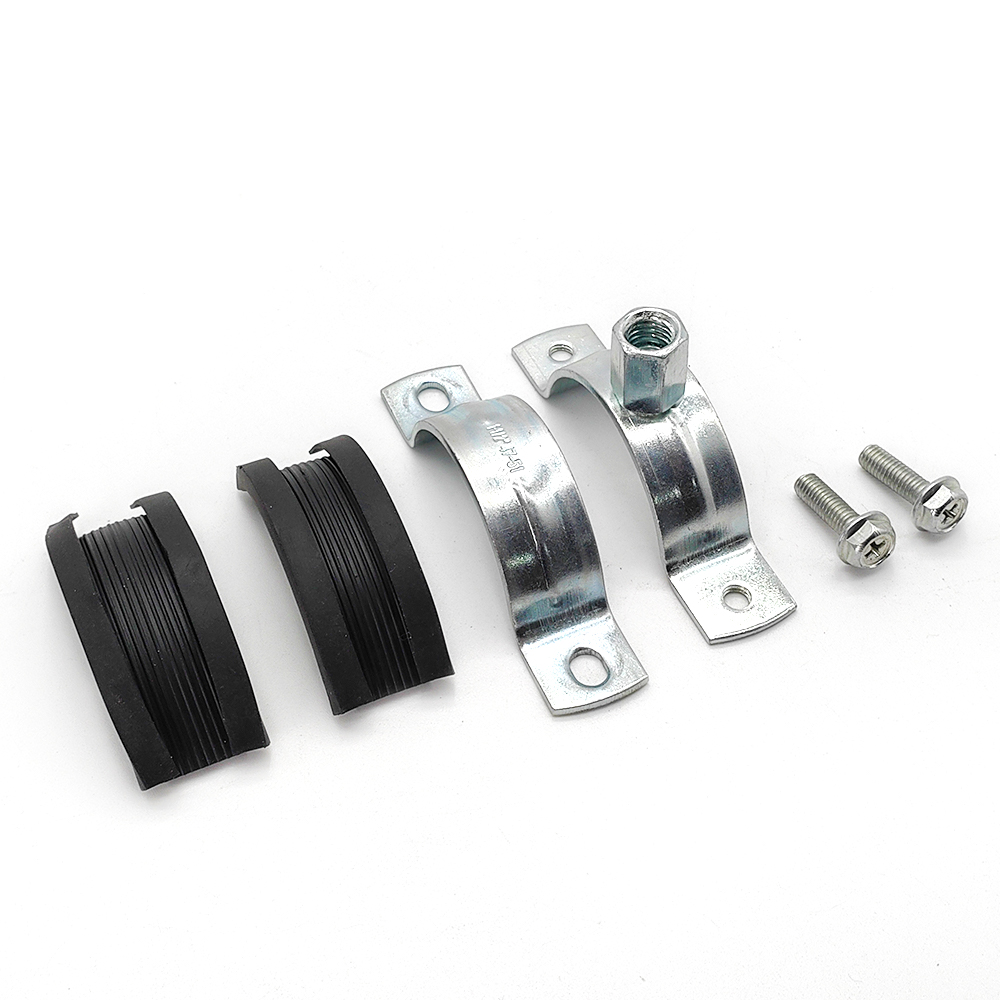

La structure à deux vis n’est pas seulement destinée à la solidité. Cela permet au collier de s'ouvrir plus largement et de mieux s'adapter aux différents diamètres extérieurs de tuyaux. Dans une installation réelle, les tuyaux ne sont pas toujours parfaitement ronds ou exactement de la même taille que le dessin. Deux vis vous aident à ajuster plus uniformément et à réduire le stress d'un côté.
Par rapport aux pinces légères à vis unique, cette conception est plus adaptée aux plages de charges légères à moyennes et, dans certaines tailles, peut supporter des charges plus élevées lorsqu'elle est installée correctement. Le grand angle d’ouverture facilite également l’installation lorsque l’espace est limité.
| Taille | D (mm) | Pouce | A * B (mm) | S * L | Pièces / Boîte |
| 15 | 12 – 15 | 1/4' | 20*2.0 | M6 * 15 | 50 |
| 18 | 15 – 19 | 3/8' | 20*2.0 | M6 * 15 | 50 |
| 22 | 20 – 25 | 1/2' | 20*2.0 | M6 * 15 | 50 |
| 28 | 26 – 30 | 3/4' | 20*2.0 | M6 * 15 | 50 |
| 35 | 32 – 36 | 1' | 20*2.0 | M6 * 15 | 50 |
| 40 | 38 – 43 | 1-1/4' | 20*2.0 | M6 * 15 | 50 |
| 48 | 47 – 51 | 1-1/2' | 20*2.0 | M6 * 15 | 50 |
| 54 | 53 – 58 | – | 20*2.0 | M6 * 20 | 50 |
| 60 | 60 – 64 | 2 ' | 20*2.0 | M6 * 20 | 50 |
| 66 | 63 – 69 | – | 20*2.0 | M6 * 20 | 50 |
| 70 | 68 – 72 | – | 20*2.0 | M6 * 20 | 50 |
| 75 | 75 – 80 | 2-1/2' | 20*2.0 | M6 * 20 | 50 |
| 80 | 81 – 86 | – | 20*2.0 | M6 * 20 | 50 |
| 90 | 87 – 92 | 3 ' | 20*2.0 | M6 * 20 | 50 |
| 102 | 99 – 105 | 3-1/2' | 20*2.0 | M6 * 20 | 50 |
| 110 | 107 – 112 | – | 20*2.0 | M6 * 20 | 50 |
| 115 | 113 – 118 | 4 ' | 20*2.0 | M6 * 20 | 25 |
| 125 | 125 – 130 | – | 20*2.0 | M6 * 20 | 25 |
| 140 | 138 – 142 | 5 ' | 20*2.0 | M6 * 20 | 25 |
| 160 | 158 – 162 | – | 20*2.0 | M6 * 20 | 25 |
| 166 | 159 – 166 | 6 ' | 20*2.0 | M6 * 20 | 25 |
| 200 | 199 – 210 | – | 20*2.0 | M6 * 20 | 25 |
| 220 | 215 – 226 | 8 ' | 20*2.0 | M6 * 20 | 25 |
| 250 | 247 – 252 | – | 20*2.0 | M6 * 20 | 25 |
| 315 | 313 – 317 | – | 20*2.0 | M6 * 20 | 25 |

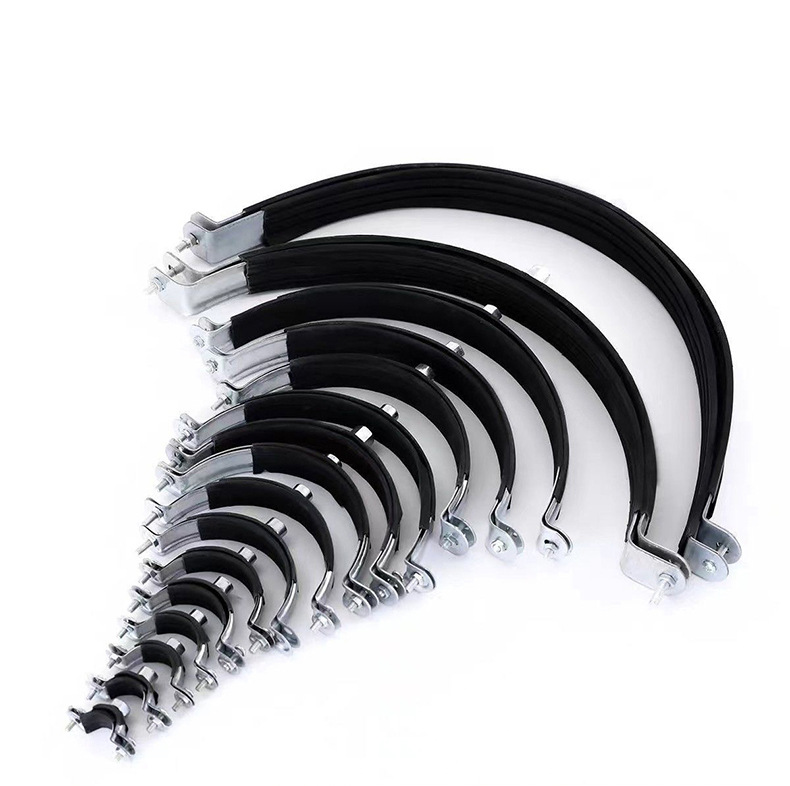

Le corps de la pince est en acier au carbone avec une surface zinguée. Pour cette gamme de produits, nous utilisons des bandes plus larges et plus épaisses que les pinces d'éclairage classiques. Dans les tailles plus grandes, l'épaisseur de la bande augmente, ce qui contribue à améliorer la capacité de charge et la résistance de maintien à long terme.
Le zingage est choisi pour les environnements intérieurs et semi-intérieurs. Ce n'est pas une solution contre la corrosion extérieure agressive, mais pour les salles mécaniques, les bâtiments et les installations d'équipement standard, c'est un choix pratique et économique.

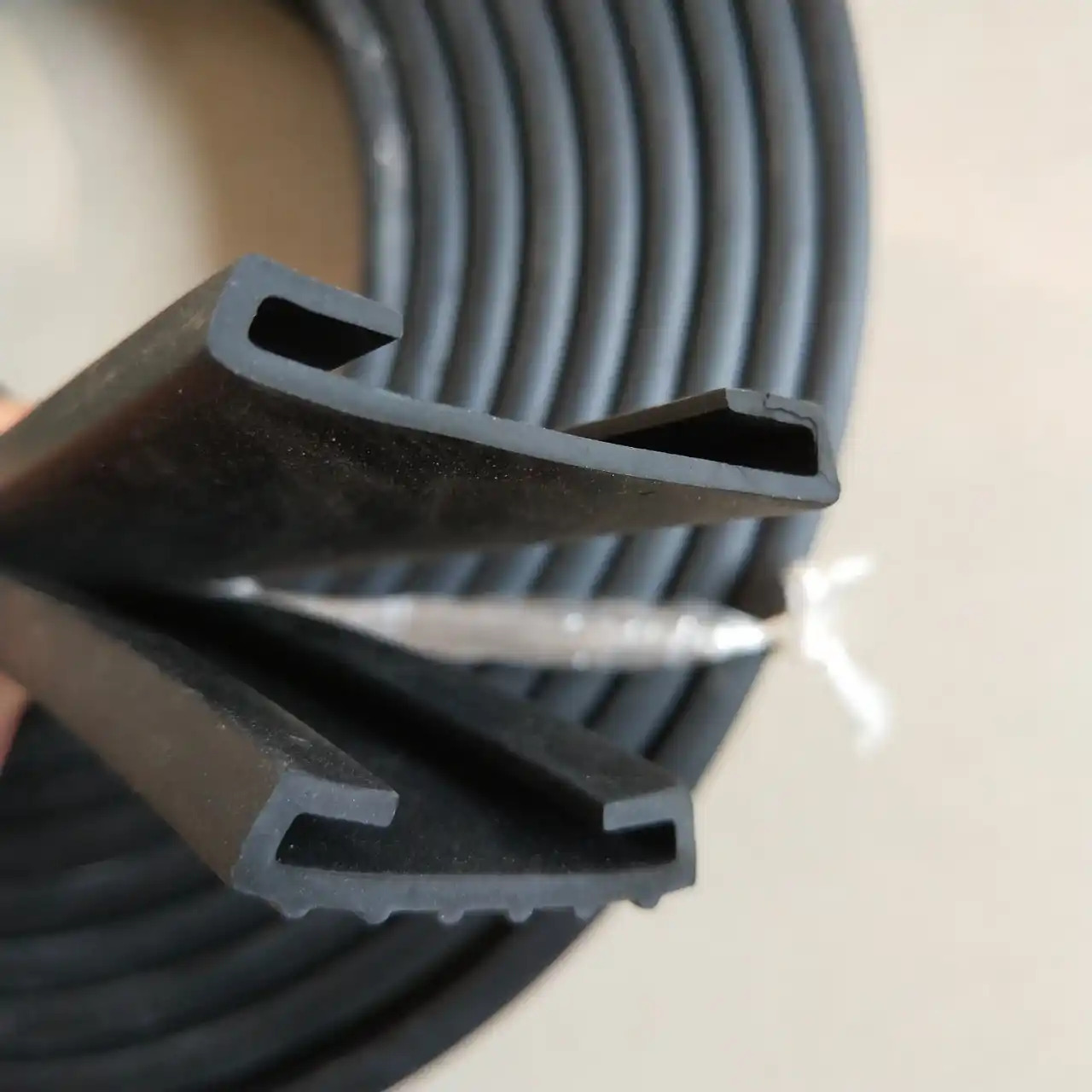

Le profilé en caoutchouc EPDM est sans silicone et conçu pour permettre au tuyau de glisser légèrement lors de l'installation sans déchirer le caoutchouc. Une fois fixé, il assure une isolation phonique et un amortissement des vibrations pendant le fonctionnement.
La plage de température s'étend d'environ -50°C à +110°C, ce qui couvre la plupart des systèmes de chauffage, de ventilation et de tuyauterie industrielle en général. Le caoutchouc est par nature une pièce d’usure. Dans les systèmes soumis à de fortes vibrations continues ou à une chaleur élevée, le vieillissement du caoutchouc doit être pris en compte lors de la conception du système.
Il peut être utilisé dans des zones semi-extérieures ou couvertes. Pour une exposition extérieure à long terme, le zingage a des limites. Nous suggérons généralement de vérifier les colliers en acier inoxydable si la corrosion est un problème majeur.
M8 est de taille fixe. L'écrou combiné M8/M10 vous offre plus de flexibilité d'installation sur site, notamment pour différents supports ou tiges filetées.
Non, le caoutchouc est collé à l'intérieur de la pince. Cette conception est destinée à une fixation stable et non à un démontage fréquent.
Oui, pour les commandes stables. Nous pouvons discuter des spécifications du caoutchouc, du marquage et des détails de l'emballage avant la production.
