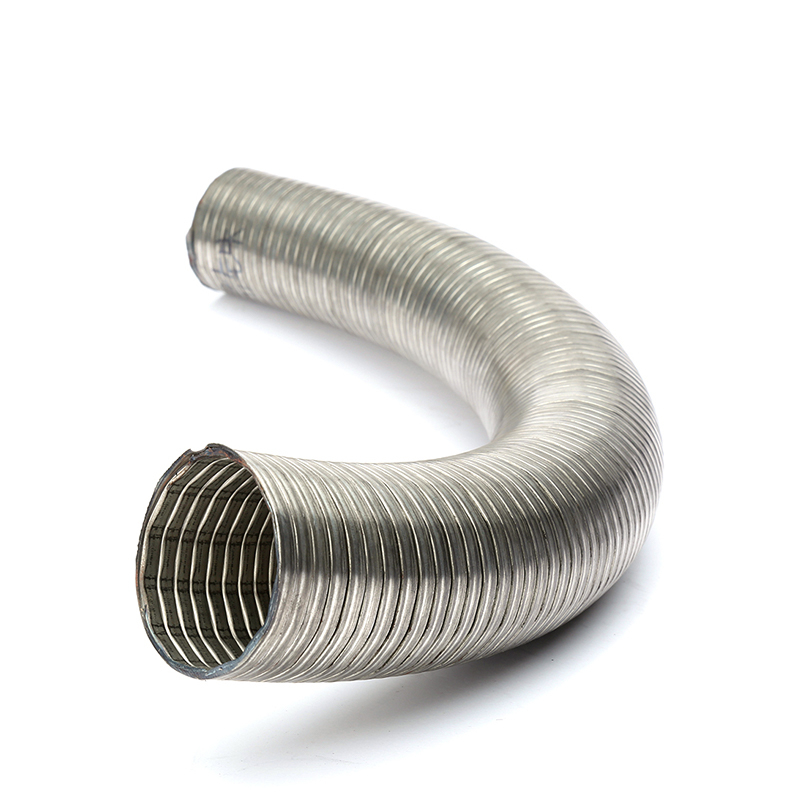

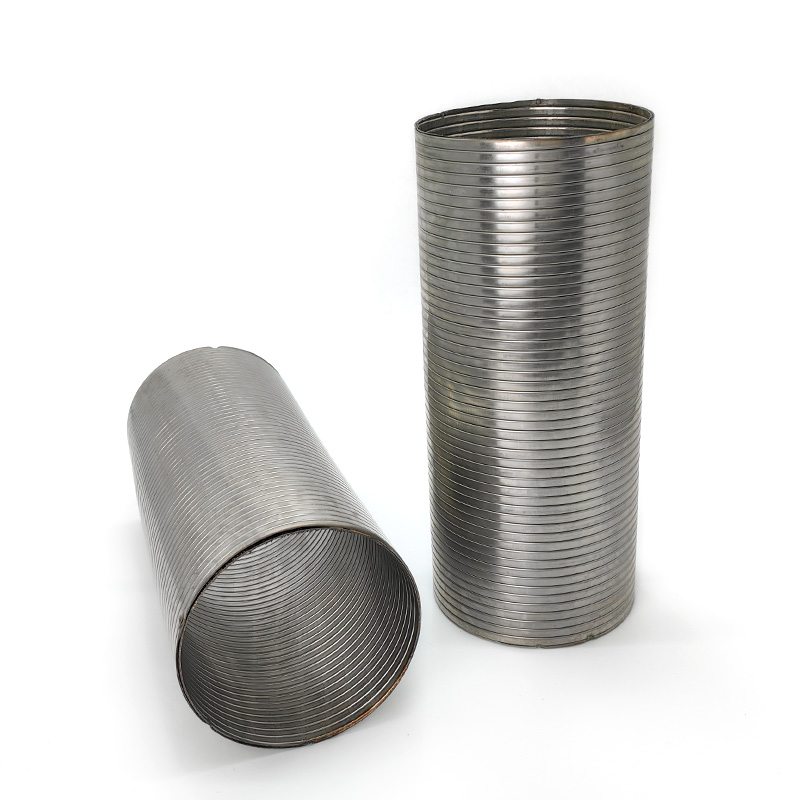

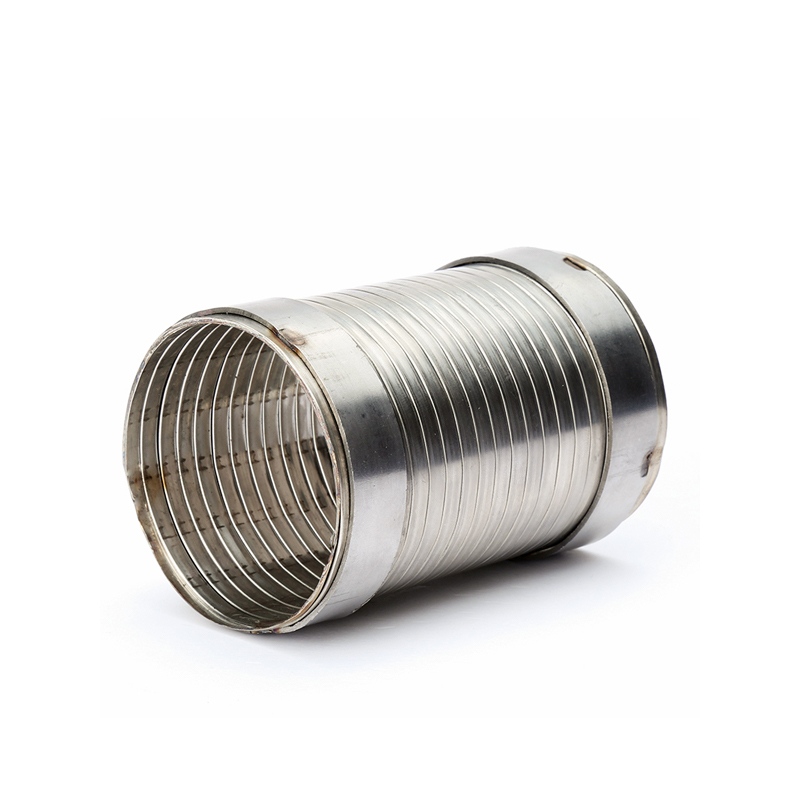

Ce tuyau flexible en acier inoxydable est utilisé dans les systèmes de tuyauterie d'échappement et industriels où la dilatation thermique et les vibrations sont inévitables. En permettant un mouvement contrôlé dans le pipeline, la section flexible contribue à réduire les contraintes au niveau des soudures, des brides et des supports fixes, en particulier dans des conditions de fonctionnement dynamiques et à haute température. Le tuyau est formé d'une bande d'acier inoxydable enroulée dans une structure en spirale imbriquée, offrant une flexibilité tout en maintenant la résistance structurelle. En fonction de l'application, des revêtements intérieurs ou des couches de protection peuvent être ajoutés pour réduire l'impact direct des gaz et améliorer la durabilité dans les environnements à débit élevé ou à haute température. Nous fournissons principalement des diamètres et des longueurs standard pour les applications courantes. Pour les projets OEM, les dimensions, les connexions d'extrémité et le traitement de surface peuvent être ajustés pour correspondre aux conditions d'installation réelles et aux exigences de charge. | |||||||||
| Référence | ID (mm) | Diamètre extérieur (mm) | ID pouces |
| YD001 | 38 | 41.5 | 1 1/2 |
| YD002 | 45 | 48.5 | 1 3/4 |
| YD003 | 50 | 53.5 | 2 |
| YD004 | 55 | 58.5 | 2 1/6 |
| YD005 | 60 | 63.5 | 2 1/3 |
| YD006 | 65 | 68.5 | 2 1/2 |
| YD007 | 70 | 73.5 | 2 3/4 |
| YD008 | 75 | 78.5 | 3 |
| YD009 | 80 | 84 | 3 1/6 |
| YD010 | 85 | 89 | 3 1/3 |
| YD011 | 90 | 94 | 3 1/2 |
| YD012 | 95 | 99 | 3 3/4 |
| YD013 | 100 | 104 | 4 |
| YD014 | 102 | 106 | 4 1/8 |
| YD015 | 105 | 109 | 4 1/6 |
| YD016 | 108 | 112 | 4 1/4 |
| YD017 | 110 | 114 | 4 1/3 |
| YD018 | 115 | 119 | 4 1/2 |
| YD019 | 120 | 124 | 4 3/4 |
| YD020 | 125 | 129 | 4 7/8 |
| YD021 | 127 | 131 | 5 |
| YD022 | 130 | 134 | 5 1/6 |
| YD023 | 140 | 144 | 5 1/2 |
| YD024 | 152.4 | 156.4 | 6 |
| YD025 | 160 | 164 | 6 1/3 |
| YD026 | 204 | 208 | 8 |
| YD027 | 254 | 258 | 10 |
Type : Type d'angle, Diamètre : φ38 ---- φ254, Épaisseur : 0,2 mm - 0,35 mm, Longueur : À la demande du client
La construction de tuyaux verrouillés offre à la fois la durabilité et la flexibilité mécanique. Il peut résister à la flexion, à la torsion et aux vibrations sans s'effondrer ou fuir. Contrairement aux flexibles tressés, la conception de verrouillage empêche la sur-extension et limite la déformation sous vide ou pression. Le matériau en acier inoxydable offre une excellente résistance à la rouille, aux acides et à la chaleur, ce qui le rend adapté à une exposition à long terme dans des conditions de fonctionnement sévères. De plus, il peut être équipé de différentes connexions d'extrémité et de doublures internes en option pour une étanchéité supplémentaire ou une transmission de bruit réduite.

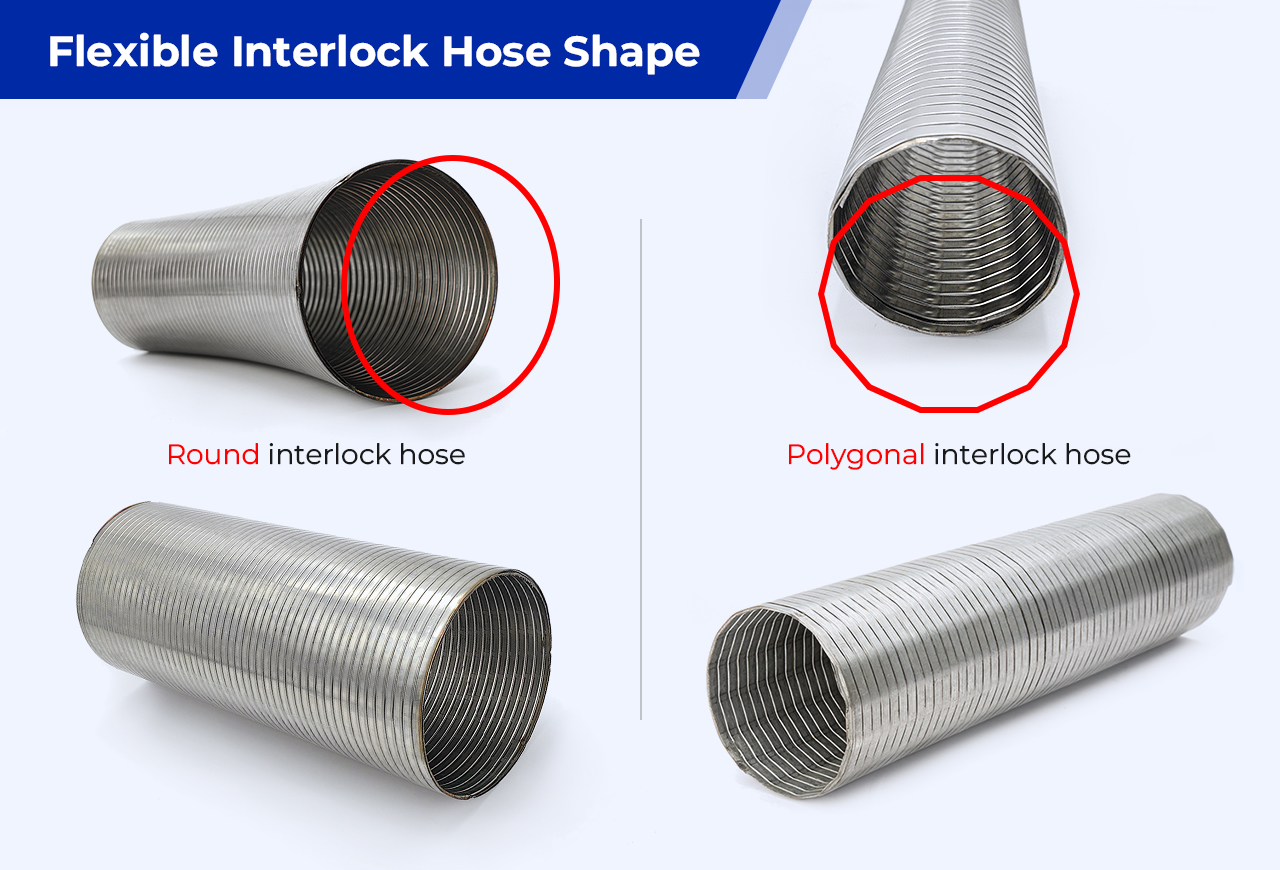

Il existe deux structures internes communes pour les tuyaux de verrouillage en acier inoxydable: tuyau de verrouillage rond et tuyau de verrouillage polygonal.
Le tuyau de verrouillage rond présente un design en spirale lisse avec des segments de verrouillage arrondis. Il offre une excellente flexibilité et absorption des vibrations, ce qui le rend adapté aux systèmes d'échappement automobile ou aux applications nécessitant une flexion fréquente. Cependant, sa résistance structurelle et sa capacité d'étanchéité sont relativement limitées et nécessitent généralement une doublure intérieure pour une utilisation étanche à l'air.
Le tuyau de verrouillage polygonal , en revanche, utilise une conception de verrouillage multi-faces (par exemple, hexagonale ou octogone). Cette structure offre une plus grande résistance, une étanchéité améliorée entre les segments et une meilleure résistance à la torsion et à la tension. Il est idéal pour les applications industrielles qui exigent la durabilité, la résistance à la pression et les performances d'étanchéité améliorées, bien qu'elles soient légèrement moins flexibles et plus coûteuses à fabriquer.
En résumé, les tuyaux de verrouillage ronds hiérarchisent la flexibilité et la facilité d'installation , tandis que les tuyaux de verrouillage polygonaux sont mieux adaptés aux applications industrielles à haute résistance et semi-scellées . Le choix dépend des exigences de performance de votre système d'échappement ou de tuyauterie spécifique.
