Introduction
Dans le monde de l'ingénierie automobile, la sécurisation des tuyaux d'échappement et des connexions de turbocompresseur nécessite non seulement la fiabilité mais aussi l'efficacité. C'est là que les pinces en bande en V se démarquent. Contrairement aux brides traditionnelles qui reposent sur plusieurs boulons, une seule pince en bande en V assure un sceau solide à 360 degrés tout en simplifiant l'installation.
Pour les ateliers de réparation, les distributeurs et les gestionnaires d'approvisionnement, la compréhension du fonctionnement de ces pinces, de la manière de les dimensionner correctement et de les installer peut gagner du temps, réduire les coûts et améliorer la fiabilité à long terme.

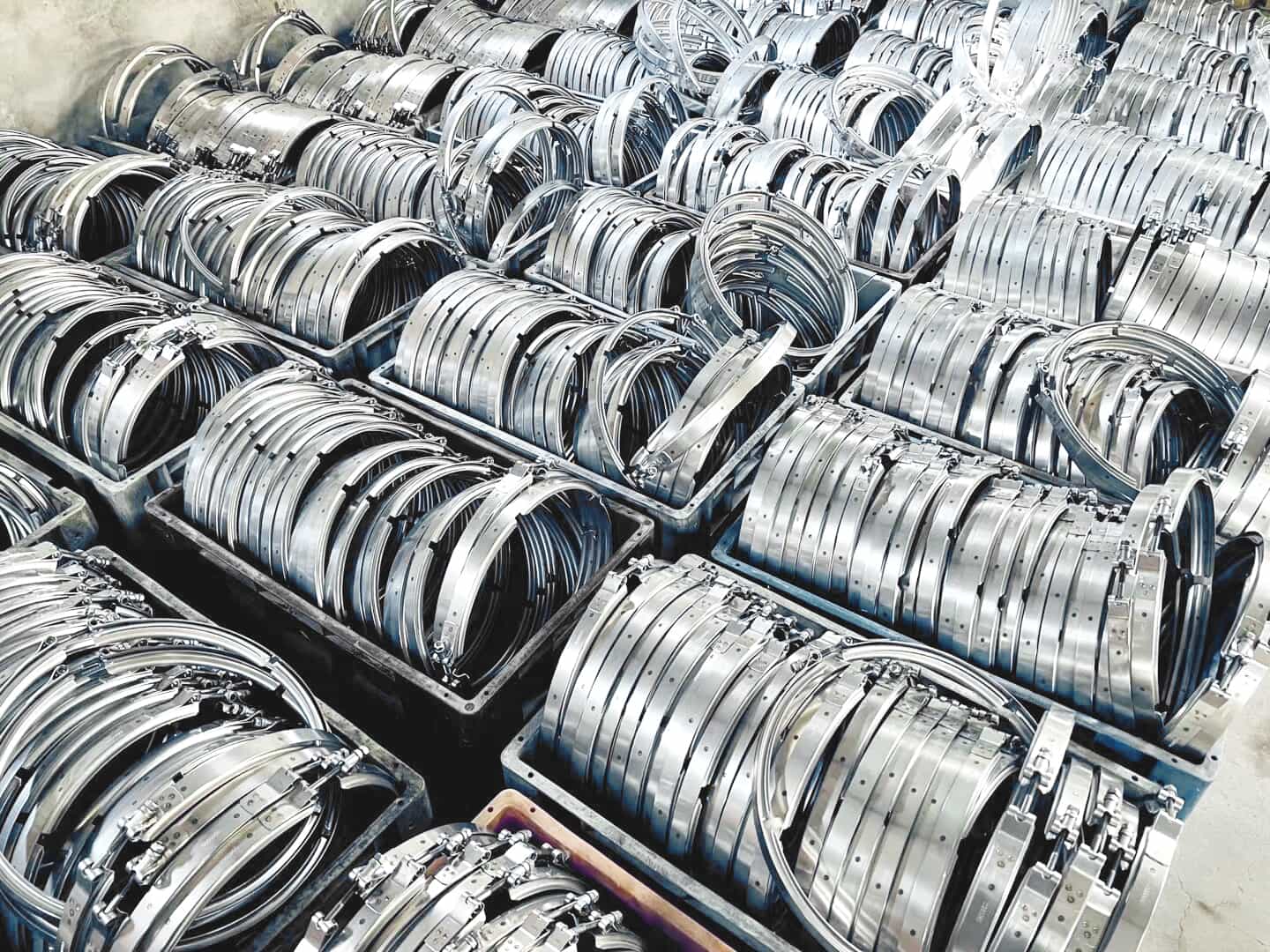

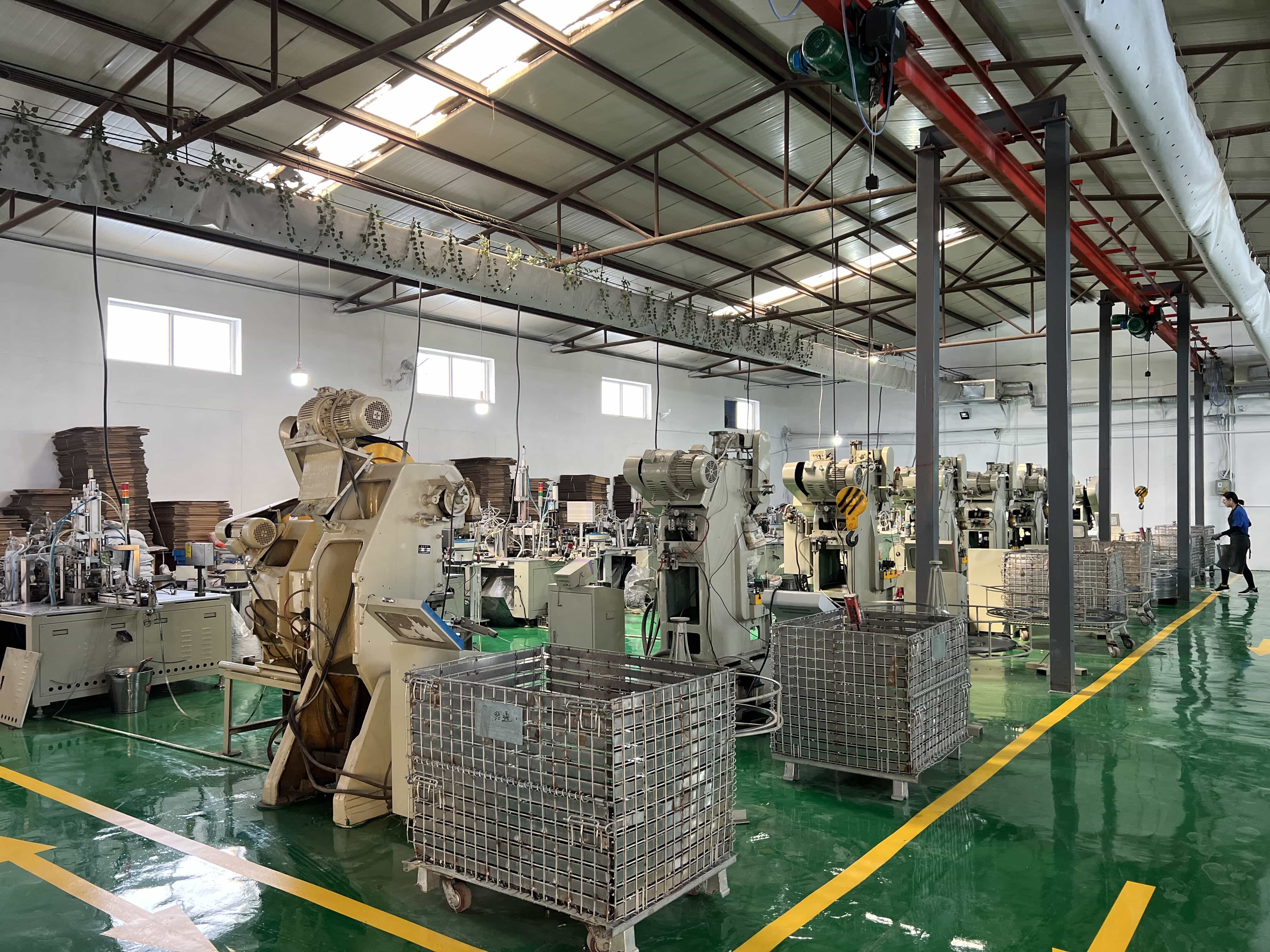

En tant qu'usine produisant plus de 8 millions de pinces par mois, avec des capacités OEM et ODM, nous avons pu constater par nous-mêmes comment le choix correct des pinces V-Band peut affecter tout, de la durabilité à la vitesse d'assemblage.
Comment fonctionnent les pinces en bande en V?
À la base, les pinces V-Band reposent sur un principe simple mais intelligent. Imaginez deux tuyaux réunis par des brides mâles et femelles spécialement conçues. Au lieu de boulonner autour du périmètre, une seule pince avec une bande en forme de V s'enroule autour du joint. Lorsque le boulon en T est serré, la rainure en forme de V coince les brides étroitement ensemble, créant une pression radiale uniforme.
Pensez-y comme pour tenir deux tasses à café pressées sur le bord à la rive avec un élastique fort. La tension circulaire les empêche de se séparer, mais dans le cas des bandes V, la bande en acier peut résister à une chaleur extrême (jusqu'à 870 ° C avec de l'acier inoxydable 304/321) et des vibrations des moteurs fonctionnant à des milliers de tr / min.
C'est pourquoi les colliers d'échappement V-Band sont la solution idéale pour les moteurs turbocompressés, les configurations de course et les applications diesel lourdes.

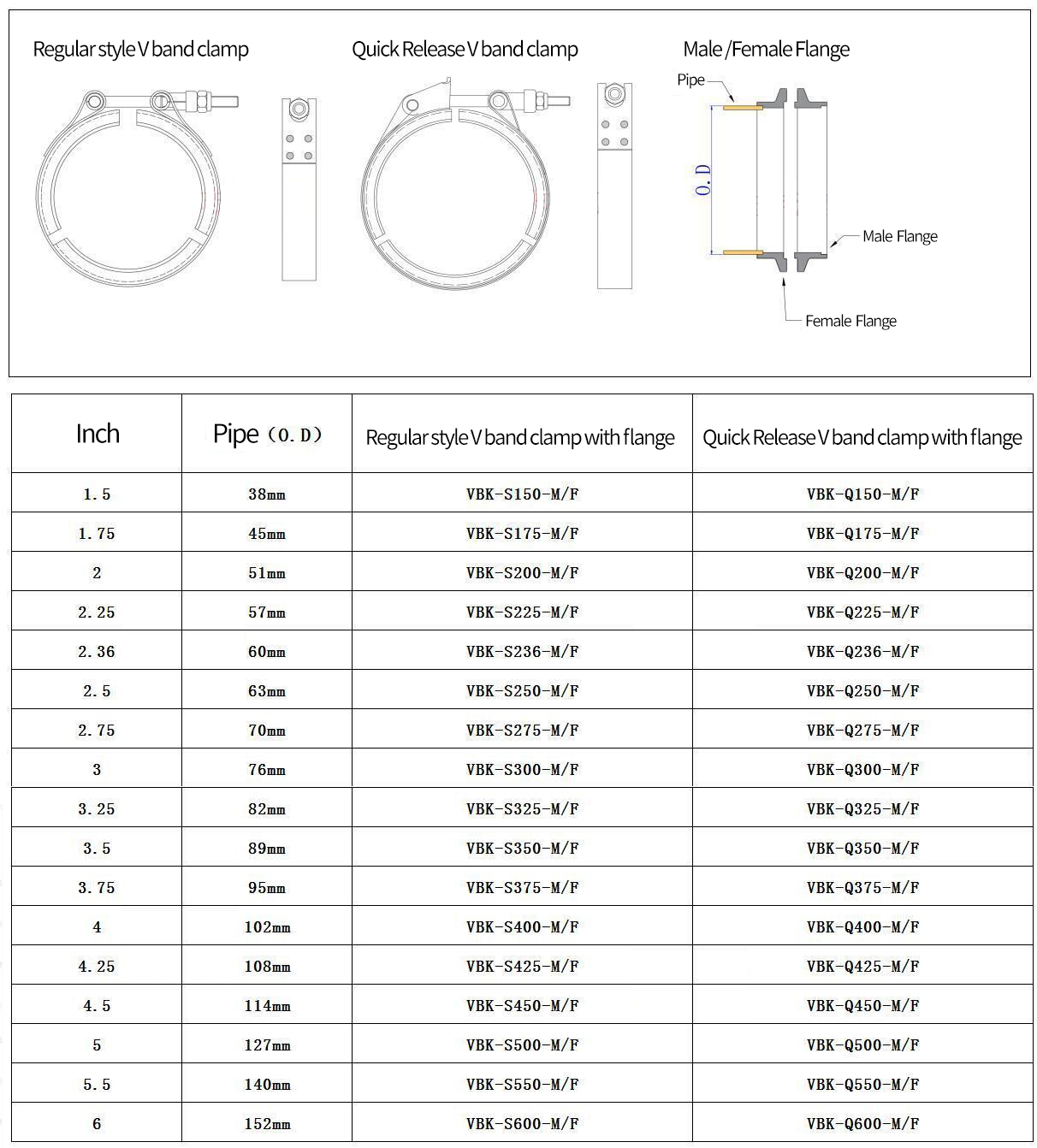

Comment mesurer et sélectionner la bonne pince en bande en V
L'une des questions les plus courantes est : 'Comment mesurer une pince V-Band ?' La réponse est plus simple que prévu. Mesurez toujours le diamètre extérieur (OD) du tuyau que le collier fixera. Ne mesurez pas l’épaisseur de la bride elle-même, car cela pourrait conduire à une mauvaise sélection.
Par exemple, un tuyau avec un diamètre extérieur de 63 mm (2,5') nécessite un collier conçu pour ce diamètre, comme notre modèle VBK-S250-M/F (style régulier) ou VBK-Q250-M/F (à dégagement rapide). Pour les applications plus grandes, telles que les camions lourds ou les systèmes d'échappement personnalisés, les tailles s'étendent jusqu'à 152 mm (6').
Le choix entre les pinces V-Band de style standard et à dégagement rapide dépend du scénario d'utilisation. Les colliers de serrage ordinaires sont économiques et offrent une excellente résistance d'étanchéité, tandis que les versions à dégagement rapide permettent un démontage rapide, ce qui est précieux pour les équipes de sports automobiles ou les ateliers effectuant des modifications fréquentes.
Processus d'installation et couple de serrage
L'installation d'un pince en bande en V est simple, mais la précision est importante. Tout d'abord, alignez soigneusement les brides masculines et féminines. Tout désalignement compromettra le sceau. Ensuite, faites glisser la pince en bande en V sur l'articulation. Serrez le boulon en T progressivement et uniformément, assurant les sièges de la pince complètement dans les rainures de bride.
Quant à la façon dont les pinces en V en V devraient être serrées, la pratique de l'industrie offre des directives claires.
Pour un boulon M8, le couple doit être d'environ 8 à 12 N·m.
Pour un boulon M10, la plage recommandée est de 15 à 18 N·m.
La surchauffe peut distribuer la bride ou la bande de la bride, tandis que la sous-étanche peut provoquer des fuites sous pression.
Pour visualiser cela, pensez à resserrer le couvercle sur un autocuiseur. Si vous le laissez trop lâche, la vapeur s'échappe; Si vous en faites trop, vous risquez d'endommager le sceau. Il est essentiel de trouver le bon équilibre.
Les pinces en V V ont-elles besoin de joints?
Une idée fausse courante est que les colliers V-Band ont besoin de joints. En réalité, ce n’est pas le cas pour la plupart des applications. Les brides mâles et femelles usinées avec précision créent un joint métal sur métal fiable.
Cependant, dans certains scénarios extrêmes, tels que des systèmes turbo à haut boost ou une manipulation de l'équipement industriel, des gaz corrosifs - un joint secondaire peut être utilisé. Ceux-ci sont souvent fabriqués à partir de graphite ou de matériaux métalliques renforcés pour améliorer le scellement.
Pour les systèmes d'échappement automobile standard, une pince en bande en V correctement installée est suffisante.

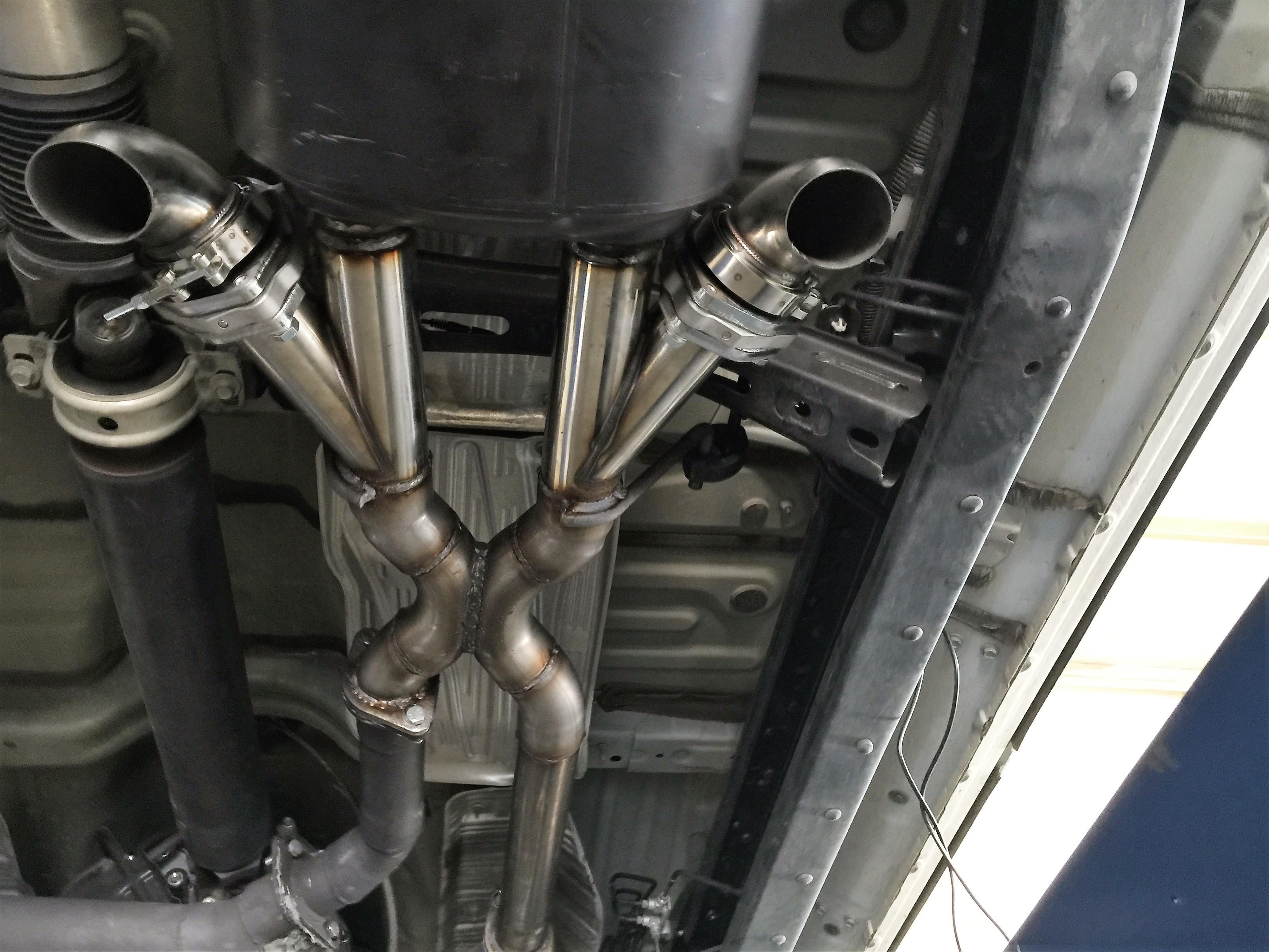

Applications dans les systèmes d'échappement automobile

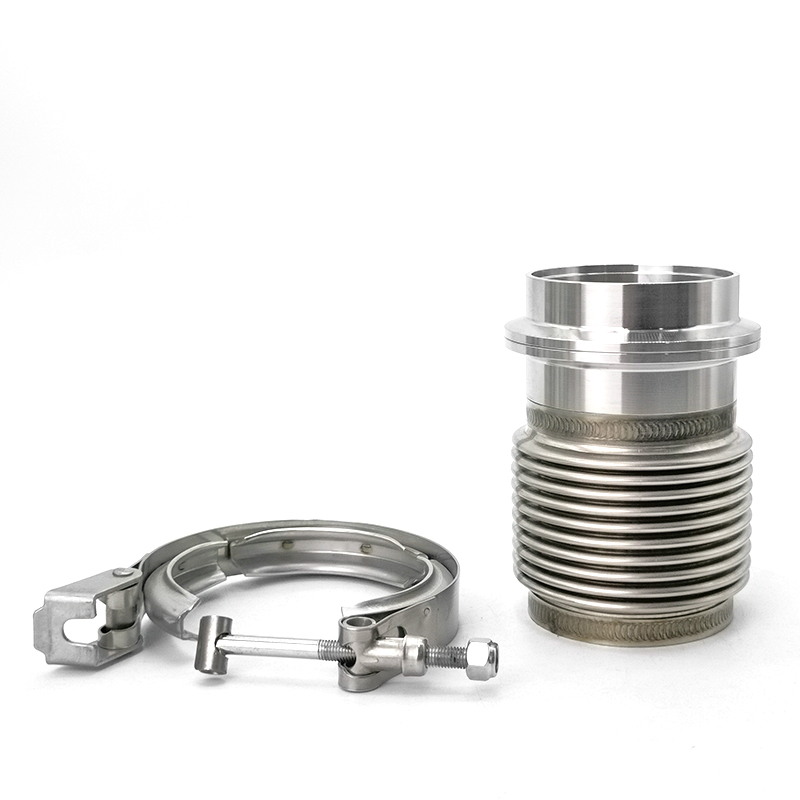

Les pinces en bande en V sont largement utilisées dans les champs automobiles et industriels. Dans les voitures de performance, ils connectent les turbocompresseurs aux aversions, permettant une maintenance rapide pendant la course. Dans les camions diesel, ils fournissent un étanchéité fiable malgré les vibrations du moteur et le cyclisme thermique.
Au-delà des véhicules, on les retrouve également dans les chaînes de transformation des aliments et les pipelines de produits chimiques, où un démontage et un remontage rapides sont essentiels.
Pour les acheteurs s'approvisionnant directement auprès des usines, nous proposons des colliers d'échappement OEM et ODM V-Band. Que vous ayez besoin de tailles personnalisées, d'une marque avec le logo de votre entreprise ou de nuances d'acier inoxydable spécifiques, notre équipe d'ingénierie vous propose des solutions sur mesure.
FAQ: Questions courantes sur les pinces en bande en V
Comment retirer une pince en bande en V?
Desserrer légèrement le boulon en T. Si le joint est en carbone, appliquez l'huile pénétrante et tapez doucement avec un maillet en caoutchouc. Évitez le tarif agressif avec des outils métalliques, ce qui peut endommager la bride.
Comment utiliser correctement une pince en bande en V?
Assurez-vous toujours que les brides sont propres et exemptes de débris avant l'assemblage. Appliquer un couple uniforme lors du resserrement et de revérifier après le premier cycle de chaleur, car l'expansion et la contraction des métaux peuvent desserrer l'articulation.
Quels matériaux sont disponibles?

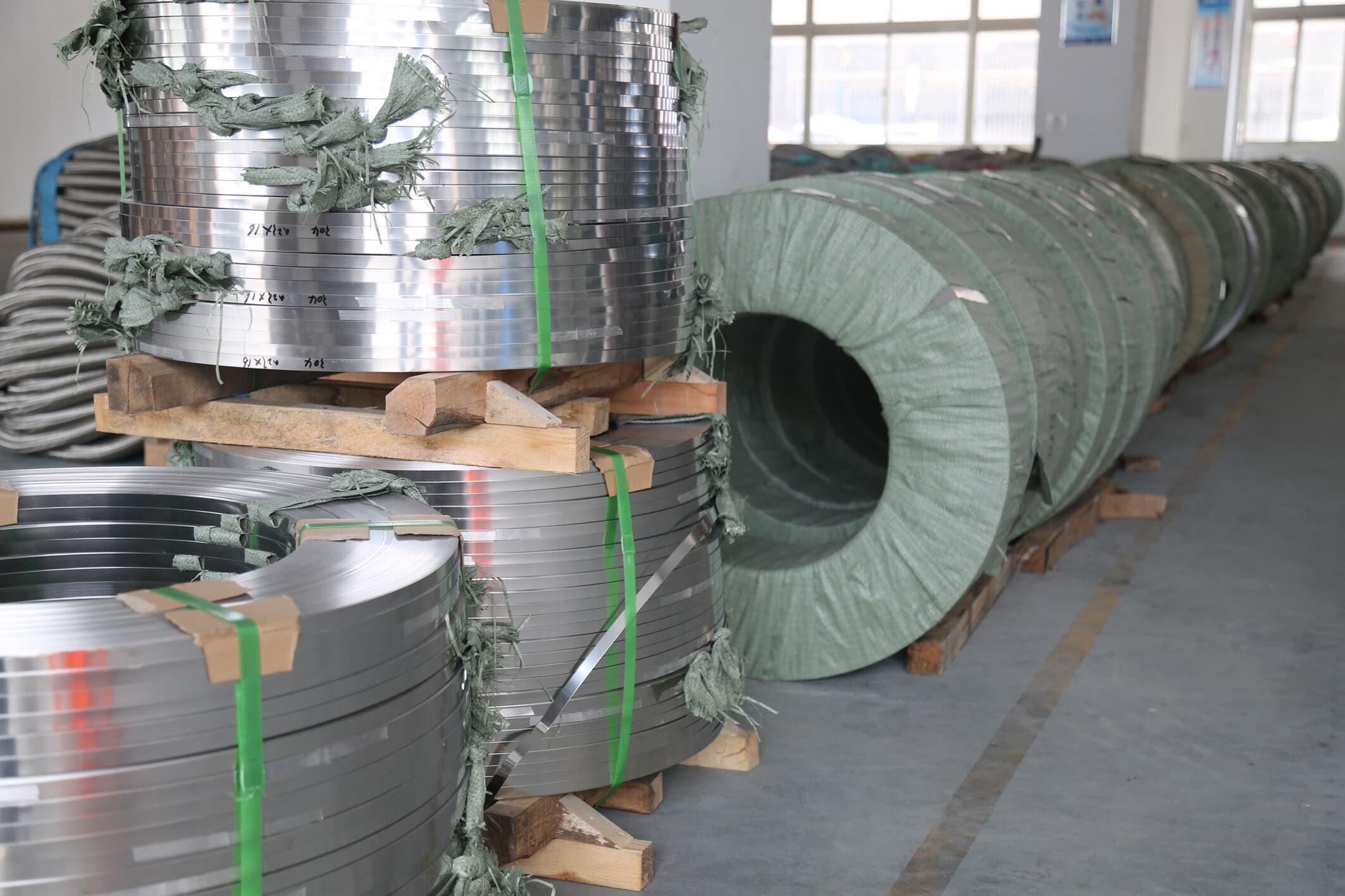

Nous fabriquons des colliers V-Band en acier inoxydable 304, 321 et 409. Chaque nuance possède des propriétés uniques :
304 offre une forte résistance à la corrosion.
321 gère des températures plus élevées.
409 est rentable pour les applications OEM à grand volume.
Conclusion et appel à l'action
De la compréhension du fonctionnement des colliers V-Band à la maîtrise de leur installation et de leur dimensionnement, il est clair que ces composants sont indispensables dans l'ingénierie moderne des gaz d'échappement. Leur combinaison de simplicité, de solidité et d’adaptabilité les rend supérieurs aux solutions de brides traditionnelles.
Si vous êtes un atelier, un distributeur ou un acheteur OEM à la recherche de pinces personnalisables de haute qualité, nous vous invitons à explorer nos pinces en V V , à en savoir plus sur notre usine ou à contacter notre équipe de vente pour discuter des commandes en vrac et des projets personnalisés.
Avec notre capacité mensuelle de 8 millions de pièces, un contrôle qualité robuste et un support OEM/ODM, nous nous engageons à être votre partenaire de confiance en matière de composants de systèmes d'échappement.
