Introduction : Pourquoi le choix du bon connecteur et de la bonne méthode de fixation est important
Qu'est-ce que le connecteur de tuyau d'échappement ?
Types courants de connecteurs de tuyaux d’échappement
Comment choisir la méthode de fixation pour les connecteurs sans fixation intégrée
Comment choisir la taille et le matériau du connecteur
Questions courantes (FAQ)
Résumé
Dans les systèmes d'échappement, le choix du bon connecteur est essentiel pour maintenir la stabilité des tuyaux, réduire les vibrations et le bruit. Mais le connecteur seul ne suffit pas ; la façon dont vous le fixez est également très importante. Certains connecteurs ont une fixation intégrée, facile à installer, tandis que d'autres ne l'ont pas, vous devez donc sélectionner la méthode de fixation appropriée en fonction du diamètre du tuyau, du matériau et de l'utilisation, par exemple des colliers ou du soudage. Une mauvaise fixation peut provoquer le desserrage des tuyaux, des fuites ou du bruit et rendre l'entretien plus difficile. YDCT , en tant que principal fabricant chinois de connecteurs d'échappement, produit des tuyaux flexibles d'échappement, des colliers et des soufflets métalliques depuis 1992. Avec une production interne stable et une riche expérience à l'exportation, nous proposons de nombreux types, tailles et matériaux de connecteurs, et fournissons des conseils pour sélectionner la méthode de fixation appropriée, afin de maintenir votre système d'échappement stable et sans problème.
Qu'est-ce que le connecteur de tuyau d'échappement ?
Simplement, le connecteur de tuyau d’échappement est la pièce utilisée pour joindre deux ou plusieurs sections de tuyau d’échappement. Sa fonction principale n'est pas seulement de permettre aux gaz d'échappement de s'écouler en douceur, mais également de réparer les tuyaux, de réduire les vibrations, d'arrêter les fuites et le bruit. Dans les systèmes d'échappement quotidiens des voitures, des camions et de certains équipements industriels, le choix du bon connecteur peut assurer une bonne étanchéité des tuyaux, réduire les problèmes du système et faciliter la maintenance. La conception et le matériau du connecteur affectent directement la durabilité, les performances d’étanchéité et la fiabilité. Il est donc essentiel de comprendre les types et les fonctionnalités des connecteurs pour choisir la pièce adaptée à votre système.
Quel type de connecteur de tuyau d’échappement pouvez-vous utiliser ?
Il existe de nombreux types de connecteurs d'échappement. Chaque type a ses propres fonctionnalités et cas d'utilisation. Les connaître vous aide à choisir plus rapidement lors d'une réparation, d'une modification ou d'une commande en gros.

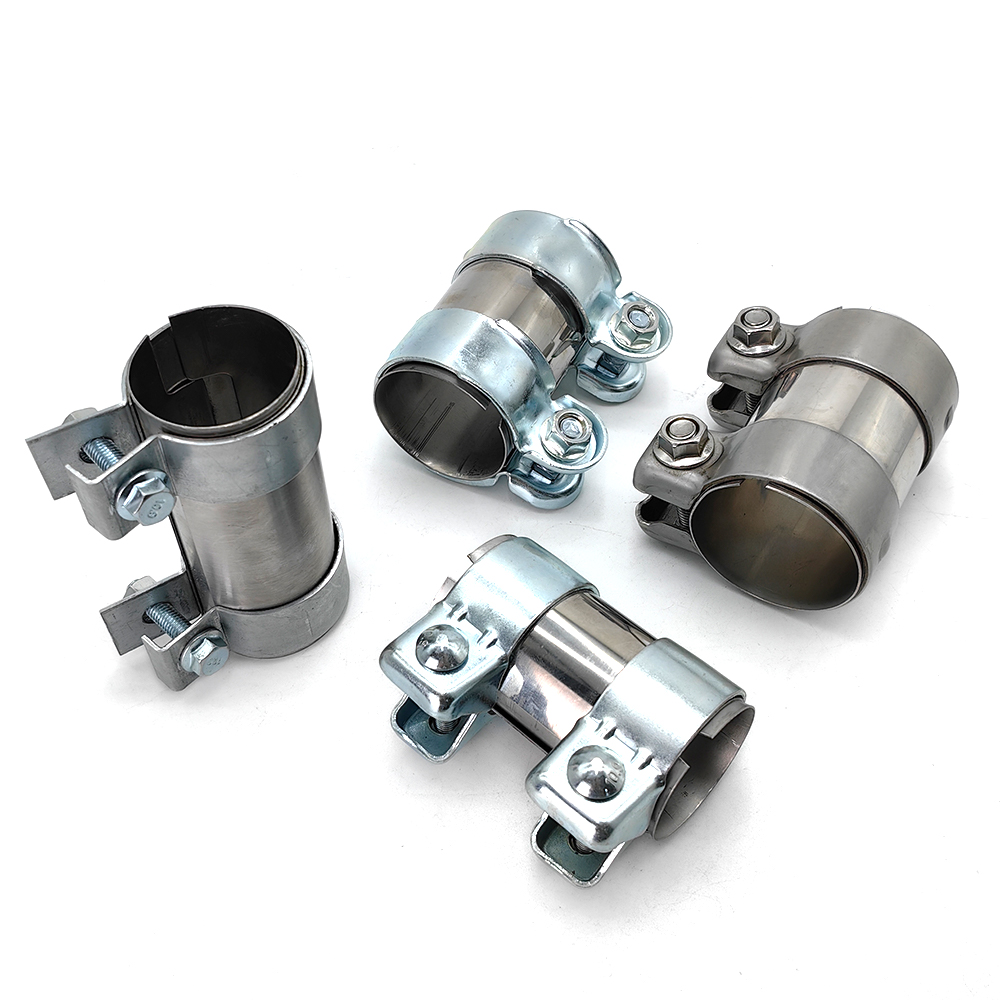

Connecteur à manchon
Le connecteur à manchon relie des tuyaux de même diamètre. Installation simple : placez le tuyau dans le manchon et fixez-le avec le collier. Prix bas, bon pour une réparation ou un remplacement normal. L'avantage est une installation facile. Mais dans les systèmes à haut débit ou à vibrations, ils nécessitent une fixation appropriée, sinon ils peuvent fuir ou se desserrer. Le connecteur à manchon est courant en réparation et peut également être utilisé pour un remplacement temporaire.

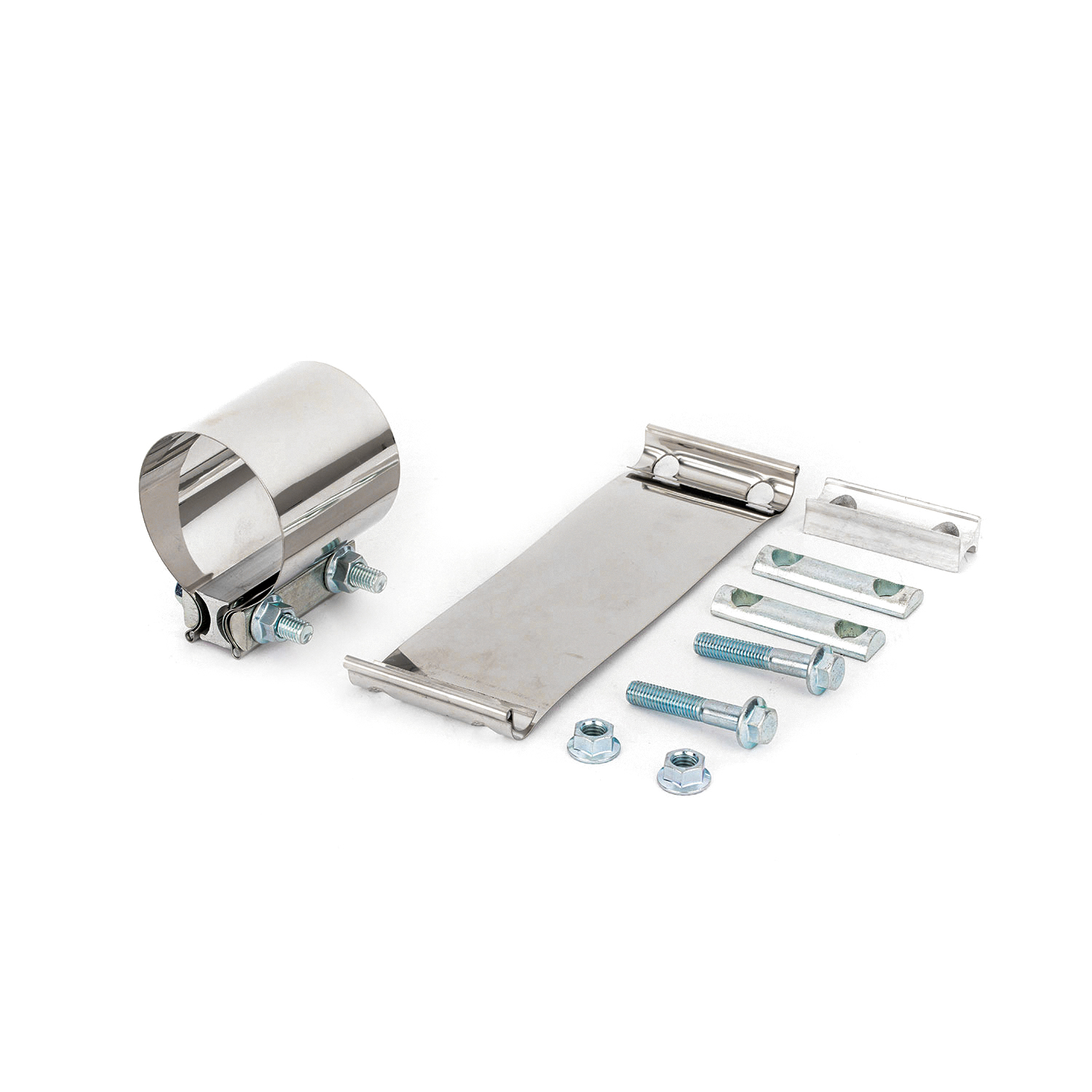

Joint bout à bout/collier de serrage
Ce connecteur est une connexion de bout en bout et ne se chevauche pas. Se fixe généralement avec une pince ou une bande, une connexion solide, mais nécessite l'installation d'un outil. Il est facile à retirer, solide, adapté à une utilisation modifiée ou à haute résistance. Pour le bricolage, peut-être plus dur que le manchon, mais plus fiable.

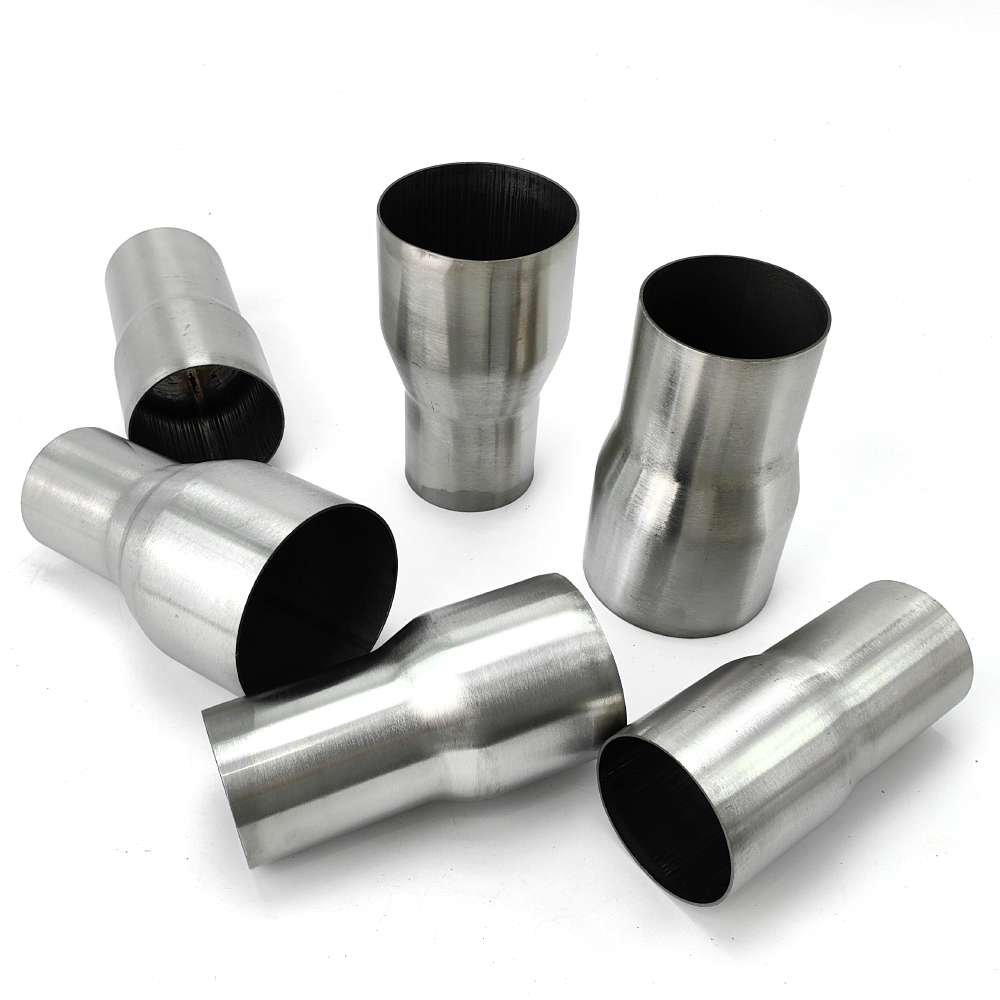

Connecteur réducteur
Le connecteur réducteur relie des tuyaux de différents diamètres. Par exemple, tuyau principal 3 pouces, branchement 2 pouces, utilisez le réducteur/expanseur approprié. Assure une connexion étanche et aucune fuite, également pour un débit élevé. Installer de manière similaire au manchon, vérifier la correspondance de la taille, fixer avec une pince ou souder.

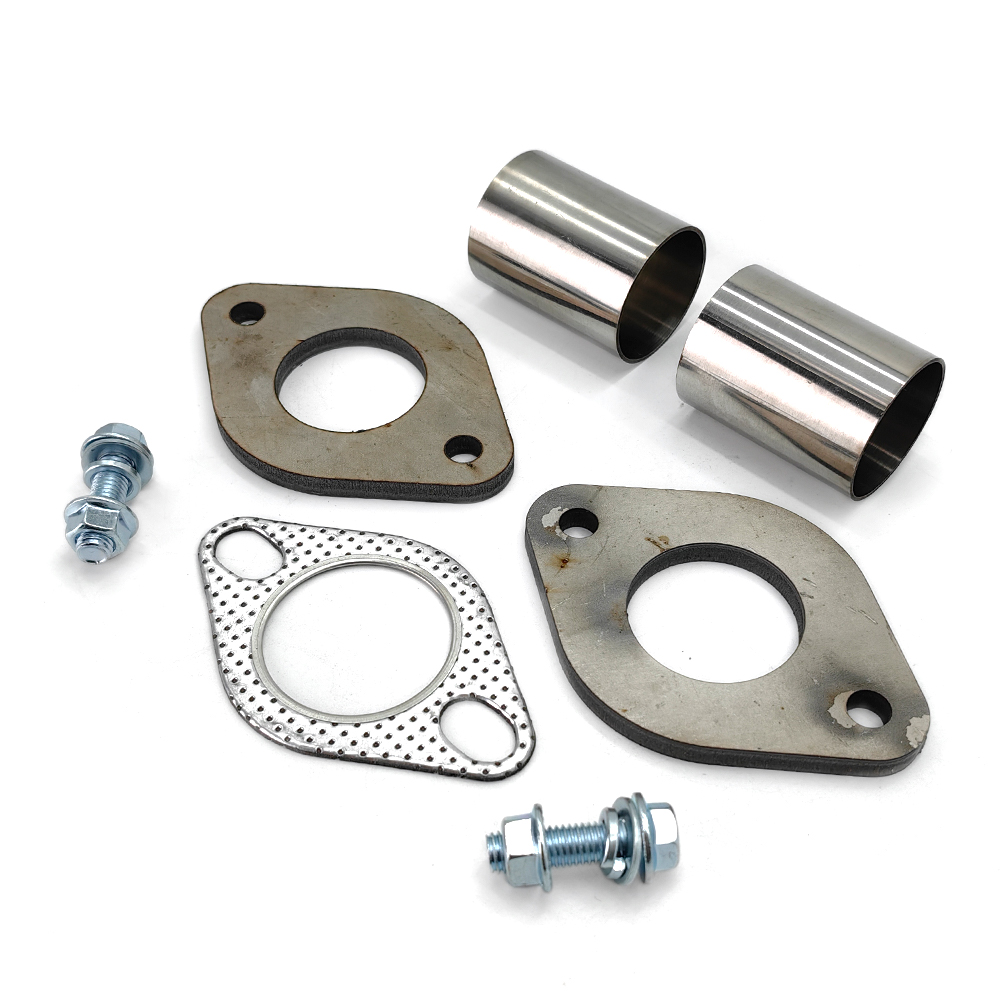

Connecteur à bride/joint
Connecteur à bride/joint utilisé lorsqu'une étanchéité élevée ou un retrait fréquent sont nécessaires. Fixez avec des boulons et un joint, résistez aux températures élevées, vérifiez ou changez facilement plus tard. L'installation doit aligner la bride, le joint intact, les boulons se serrent progressivement. Utilisé dans le moteur en aval, le collecteur d'échappement ou les endroits nécessitant un entretien fréquent.

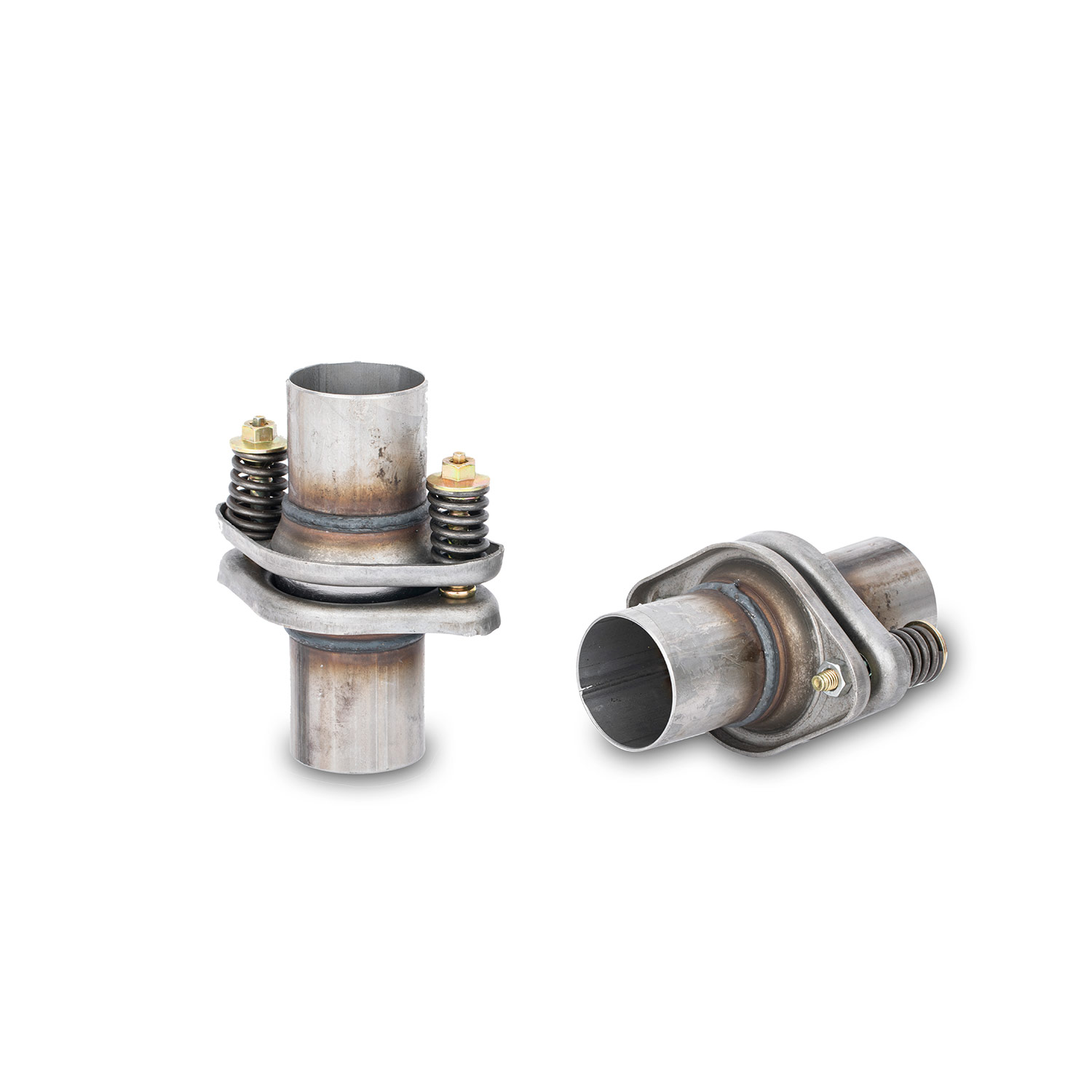

Connecteur boule/douille
Le connecteur à bille/douille permet de plier un peu le tuyau, d'absorber les vibrations et de réduire le stress. Habituellement utilisé entre le moteur et le tuyau, ou là où l'angle du tuyau doit être ajusté avec précision. Prix plus élevé mais très stable. L'installation doit s'assurer que la boule s'ajuste complètement et la fixer avec une pince ou une soudure.

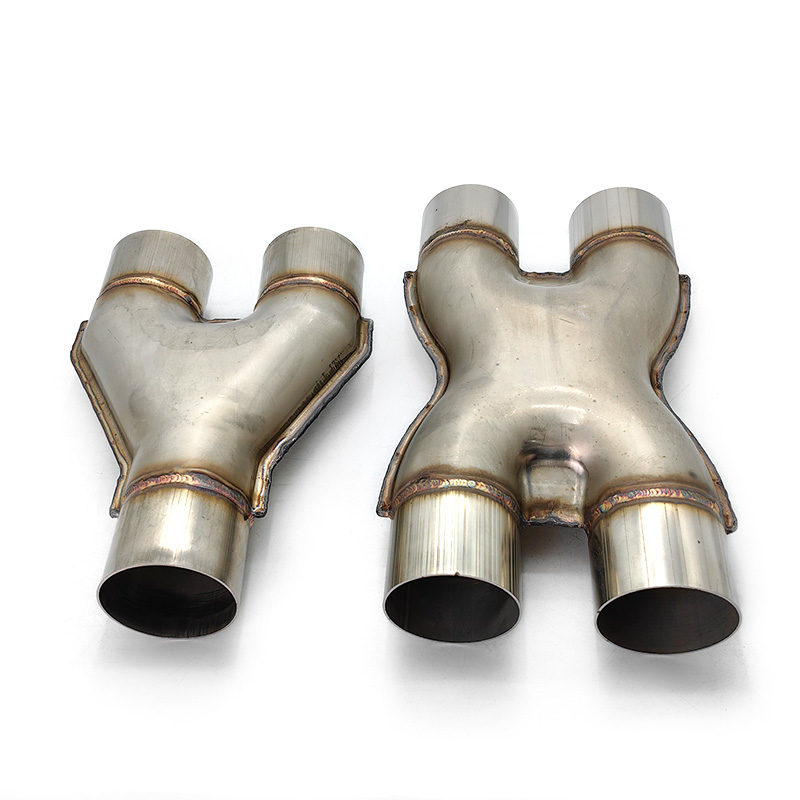

Connecteur X-Pipe / Y-Pipe
Connecteur X-Pipe / Y-Pipe utilisé pour diviser ou fusionner le flux d'échappement, courant dans les systèmes de performance. X-pipe équilibre le débit gauche-droite, réduit la contre-pression. Le tuyau en Y fusionne plusieurs sorties, améliore l'efficacité des gaz d'échappement. L'installation nécessite un angle de tuyau correct, une connexion plate, une fixation avec une pince ou une soudure.

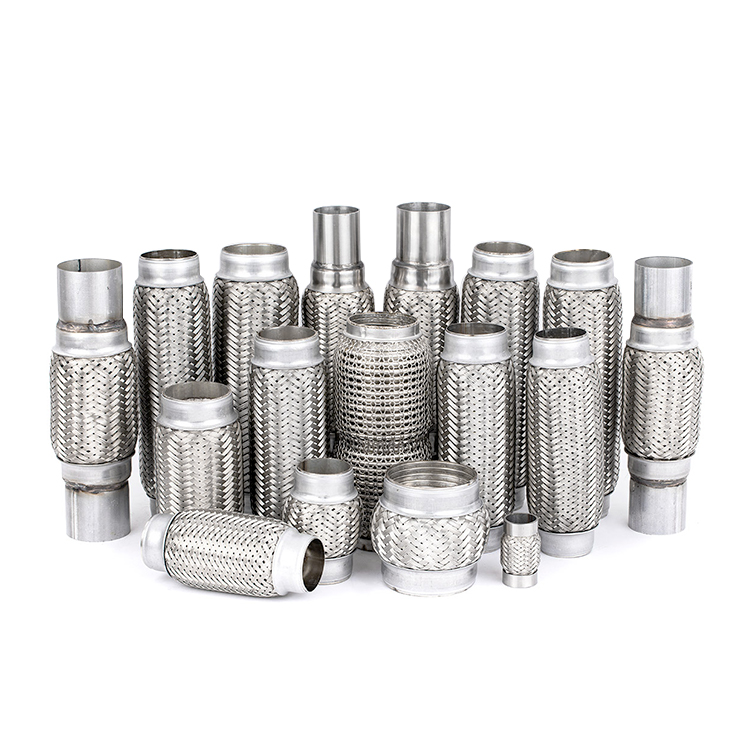

Tuyau flexible tressé
Tuyau flexible tressé généralement en acier inoxydable, solide, résistant aux températures élevées et à la corrosion. Absorbe les vibrations du système, réduit la résonance, protège le tuyau des petits coups. Utiliser un moteur en aval ou une zone à fortes vibrations. L'installation doit correspondre aux extrémités du tuyau et fixer avec le collier approprié.

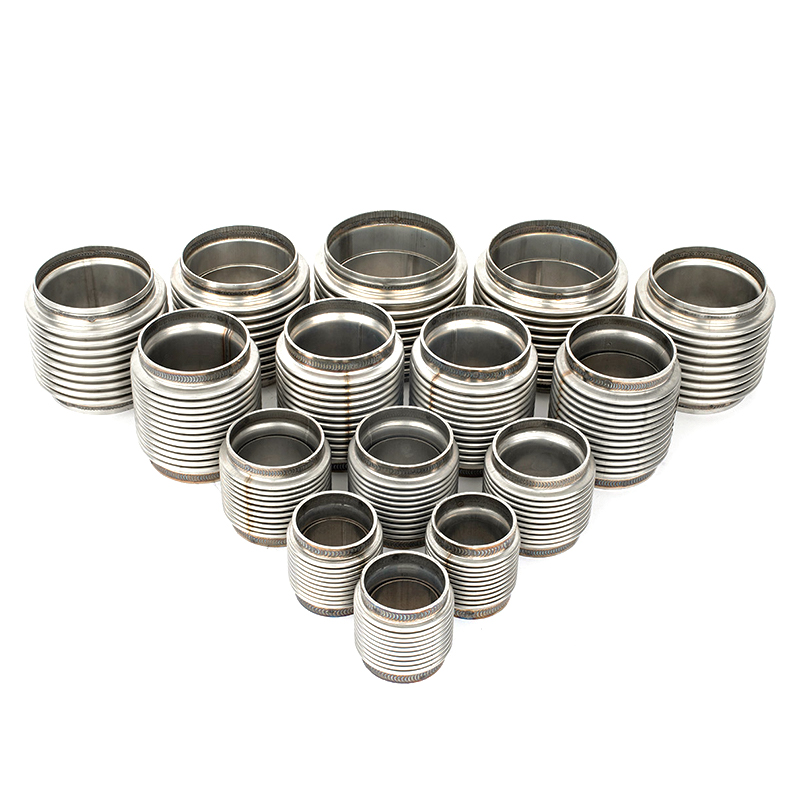

Soufflet d'échappement
Les soufflets d'échappement en tant que connecteur flexible absorbent les contraintes dues à la dilatation thermique ou aux vibrations, réduisent la charge du système et prolongent la durée de vie de l'échappement. Installez généralement un tuyau central ou une zone de courbure, vous pouvez souder ou utiliser une pince. Choisissez en fonction du diamètre du tuyau, du matériau, de l'environnement d'utilisation, assurez-vous d'une bonne étanchéité, d'une résistance aux températures élevées et à la corrosion.
Comment choisir la méthode de fixation pour les connecteurs sans fixation intégrée
Pour les connecteurs sans fixation intégrée, choisissez une fixation appropriée en fonction du diamètre du tuyau, du matériau et des vibrations du système. Les pinces sont les plus courantes : pince en U, pince à bande fendue, pince en T, pince robuste. Faites correspondre le type et la taille du collier avec le tuyau et le connecteur. Pour les températures élevées ou les débits élevés, le soudage peut être plus fiable. La clé est de maintenir le tuyau stable, le joint plat, de bien sceller et de permettre une inspection future.
| Type de pince principale | Type de connexion | Avantages | Inconvénients | Notes opérationnelles | Photo de la pince | Image de connexion | Installé |

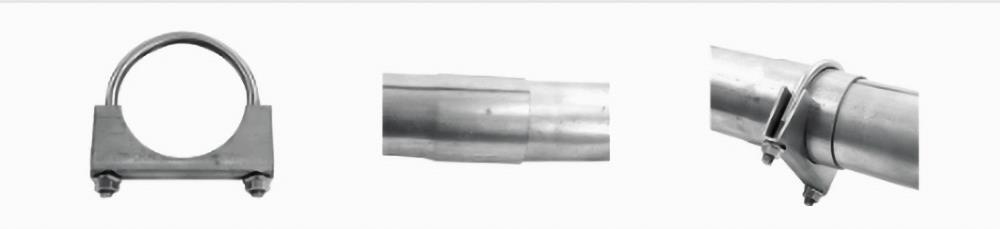

| Pince de selle traditionnelle en U | Connexion à ajustement coulissant ID-OD | Très économique | Faible maintenabilité | Scelle le joint et empêche la séparation en déformant le tuyau ; pour une étanchéité complète à 360 degrés, deux pinces sont nécessaires. |  |

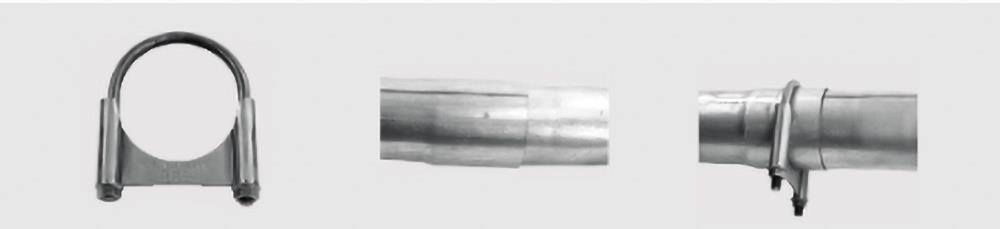

| Pince de selle Guillotine U | Connexion à ajustement coulissant ID-OD | Intégrité du joint améliorée et rentable | Faible maintenabilité | Fournit une étanchéité complète à 360 degrés et empêche les pièces de se séparer en déformant le tube. |  |

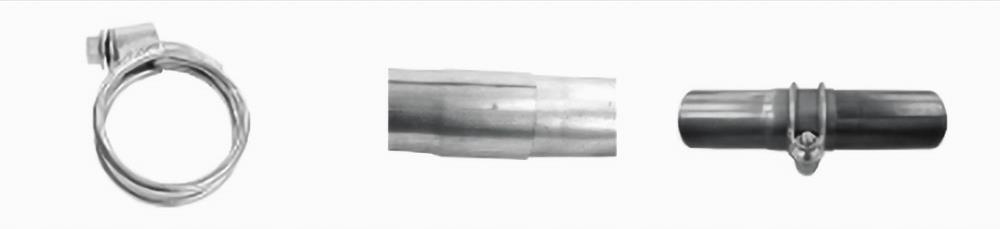

| Pince à anneau métallique | Connexion à ajustement coulissant ID-OD | Performances d'étanchéité améliorées, durabilité | Faible maintenabilité | Utilisé dans des positions à faible fuite telles que à proximité de capteurs d'oxygène ou de convertisseurs catalytiques. |  |
| Collier de serrage à sangle plate | Ajustement ID-OD avec fente(s) de compression droite(s) | Bonne facilité d'entretien | Nécessite des composants de connexion spécifiques | Commun sur les systèmes en chrome ou en acier inoxydable qui incluent des fentes, par exemple les tuyaux de cheminée. |  |

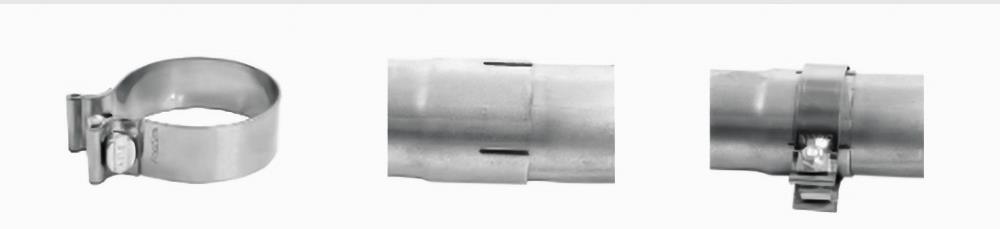

| Pince à bande (bande étroite) | Ajustement ID-OD avec fente(s) de compression droite ou 2° | Bonne facilité d'entretien, longévité | Nécessite une connexion spécifique, coût plus élevé | Souvent utilisé sur les joints en acier inoxydable où un entretien ou un retrait ultérieur est prévu. |  |

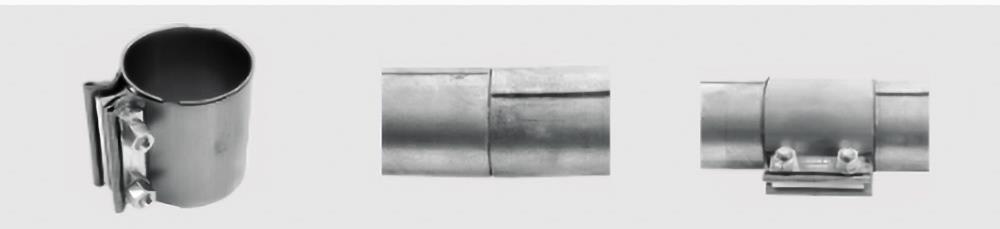

| Pince de coupleur | Connexions bout à bout OD-OD | Robustesse, qualité d'étanchéité améliorée | Coût élevé | Principalement utilisé sur les connexions bout à bout en acier inoxydable où un démontage pour maintenance est prévu. |  |

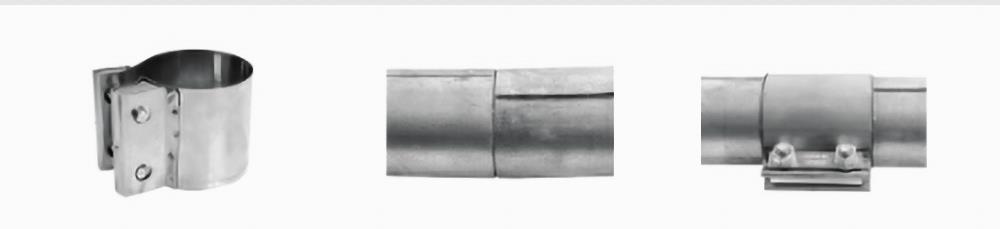

| Pince à bande à joint bout à bout | Connexions bout à bout OD-OD | Bonne facilité d'entretien | Sensible aux fuites, coût élevé | Courant sur les véhicules utilitaires ou lors du raccordement d’un tuyau flexible à un tube rigide standard. |  |

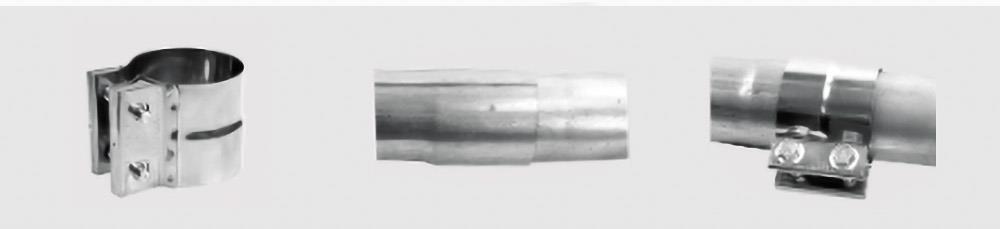

| Pince à bande à joint à recouvrement | Ajustement coulissant ID-OD (de préférence avec fente(s) de compression) | Bonne facilité d'entretien | Sensible aux fuites, coût élevé | Souvent utilisé sur les véhicules utilitaires pour joindre des tuyaux standard à des tubes flexibles. |  |

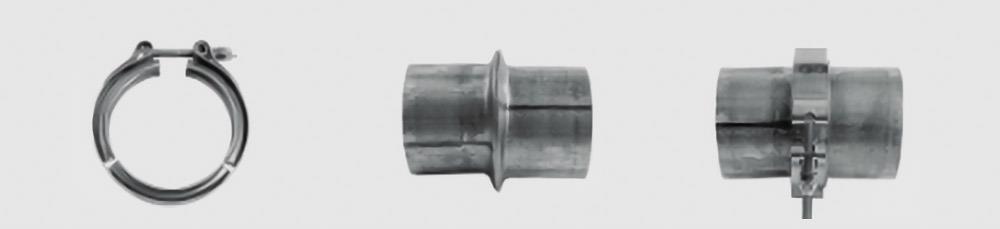

| Pince en V | Raccordement par brides à brides | Fiabilité d'étanchéité améliorée, entretien facile, durabilité | Coût élevé | Commun sur les tuyaux de descente de turbocompresseur et les sections d'échappement à brides similaires. |  |
Comment choisir la taille et le matériau du connecteur
Une mesure précise du diamètre des tuyaux est la première étape. Utilisez un pied à coulisse ou un ruban d'acier, mesurez le diamètre intérieur et extérieur à l'extrémité plate du tuyau, sans rouille ni saleté. Habituellement, le diamètre intérieur du connecteur est légèrement supérieur au diamètre extérieur du tuyau de 1 à 2 mm. Un connecteur trop petit peut provoquer une contrainte inégale, une fuite ou du bruit ; un connecteur trop gros peut nécessiter une pince ou une soudure supplémentaire.
Matériaux : acier inoxydable (AISI 304, 409) résistant à la corrosion, aux températures élevées, adapté à une utilisation à long terme et à une amélioration des performances. Acier aluminisé moins cher, convient aux réparations normales ou aux systèmes à faible débit. Le connecteur en acier inoxydable à paroi épaisse augmente la pression et la durabilité. Combinez le diamètre du tuyau, les vibrations, l'espace d'installation pour choisir la taille du connecteur, le matériau et la méthode de fixation afin de maintenir la stabilité du système d'échappement, de réduire le bruit et de faciliter l'entretien. Aidez également les achats par lots à maintenir la cohérence.
Questions courantes (FAQ)
Q : Différents modèles de véhicules ou besoins particuliers, ai-je besoin de connecteurs différents ?
Le diamètre et l'interface du tuyau peuvent différer selon le modèle, alors sélectionnez le type et la taille correspondants. En cas de doute, mesurez d'abord le tuyau et le connecteur, puis vérifiez les types standard ou contactez-nous. Si vous souhaitez des connecteurs personnalisés pour un diamètre, un angle ou un système spécifique, nous pouvons fournir une solution personnalisée et une production par lots.
Q : Après l'installation, comment vérifier la fiabilité du connecteur et de la fixation ?
Vérifiez que le joint du tuyau est plat, secouez doucement le tuyau pour confirmer qu'il n'est pas desserré. Après un fonctionnement à chaud, surveillez les fuites ou le bruit. Si nécessaire, utilisez un mastic haute température, un joint de qualité ou une pince plus solide pour garantir une connexion stable et étanche.
Q : Pour un achat par lots, comment faire correspondre rapidement le diamètre, la taille et le matériau du tuyau ?
Créez un tableau interne pour le diamètre du tuyau, la taille du connecteur, le matériau, le type et la méthode de fixation. Ensuite, lors d'un achat par lots, faites correspondre directement, réduisez les ajustements et la maintenance, maintenez la cohérence du produit d'un lot à l'autre.
Résumé
Lors du choix du connecteur de tuyau d'échappement, tenez compte du type, du diamètre, du matériau et du scénario d'utilisation. Manchon adapté à une réparation normale ; pince de serrage bout à bout/joint solide pour une haute résistance ; le réducteur/extenseur résout différents diamètres de tuyaux ; bride/joint adapté au lieu d'entretien fréquent ; la boule/douille absorbe les vibrations ; Le tuyau X/Y équilibre le débit d'échappement ; le tuyau flexible tressé absorbe les vibrations et résiste à la corrosion ; les soufflets d'échappement fournissent une connexion flexible. Mesurez avec précision, choisissez le matériau et la taille correctement, sélectionnez la bonne fixation, maintiendra le système d'échappement stable, sûr et silencieux. La normalisation du tableau des tailles/matériaux et du plan de fixation facilite également l'achat et la maintenance par lots, améliore l'efficacité et la fiabilité.
