Introduction
Vous êtes-vous déjà demandé comment les systèmes industriels gèrent les fluctuations constantes de température sans tomber en panne ? Les joints de dilatation métalliques sont des héros méconnus, absorbant la dilatation thermique, les vibrations et les contraintes mécaniques pour éviter des dommages coûteux.
Dans cet article, nous explorerons l'importance des joints de dilatation métalliques dans les systèmes de tuyauterie industrielle. Vous apprendrez comment ils maintiennent l’intégrité du système, améliorent la fiabilité et prolongent la durée de vie des équipements vitaux. Nous discuterons également de leurs applications et de leurs avantages dans diverses industries, vous aidant ainsi à comprendre pourquoi ils sont essentiels pour les systèmes industriels modernes.
Comprendre les joints de dilatation métalliques : fonction, importance et avantages
Aperçu
Les joints de dilatation métalliques, souvent appelés compensateurs, servent de connecteurs flexibles utilisés dans diverses industries. Ils s'adaptent aux contraintes et aux mouvements provoqués par les fluctuations de température, les vibrations et les changements de charge mécanique. Leur capacité à gérer les mouvements axiaux, latéraux et angulaires rend ces joints indispensables au maintien de l’intégrité des systèmes de tuyauterie. Sans eux, les désalignements du système et les contraintes mécaniques pourraient conduire à une défaillance. Des connecteurs flexibles comme ceux-ci sont essentiels dans les secteurs où même des erreurs d'alignement mineures peuvent entraîner des résultats catastrophiques.
Importance
Dans de nombreux systèmes industriels, les joints de dilatation métalliques jouent un rôle crucial dans la prévention des dommages causés par la dilatation thermique. Ceci est particulièrement important dans les environnements soumis à des fluctuations de température fréquentes et extrêmes. À mesure que les pipelines se dilatent et se contractent en fonction des changements de température, les joints absorbent ces mouvements, préservant ainsi l'intégrité de l'ensemble du système. Non seulement ils protègent le système des contraintes thermiques, mais ils réduisent également les contraintes exercées sur les autres composants, empêchant ainsi une usure prématurée et prolongeant la durée de vie opérationnelle de l'équipement. Ainsi, ces joints sont essentiels pour garantir à la fois la sécurité et l’efficacité des opérations industrielles.
Avantages clés
L'utilisation de compensateurs métalliques présente plusieurs avantages importants :
Fiabilité améliorée du système : En absorbant les contraintes thermiques et mécaniques, ces joints protègent les équipements vitaux, garantissant un fonctionnement continu sans pannes inattendues.
Rentabilité : La capacité de prolonger la durée de vie des canalisations et de réduire les coûts de maintenance est l'un des principaux avantages. Les joints de dilatation métalliques évitent les dommages induits par les contraintes qui pourraient autrement entraîner des réparations ou des remplacements coûteux.
Flexibilité : Ces connecteurs s'adaptent aux différents mouvements au sein du système, garantissant un fonctionnement fluide même dans des conditions difficiles.
Comprendre la fonction et la conception des joints de dilatation métalliques
Définition et fonction principale
Un joint de dilatation métallique est spécialement conçu pour absorber les forces causées par la dilatation thermique, les vibrations et les déplacements mécaniques. Lorsque les canalisations ou les conduits subissent des changements de température, ils se dilatent et se contractent. Le joint de dilatation métallique s'adapte à ces mouvements, empêchant les contraintes de se transférer au reste du système. Cette fonction est essentielle dans les applications où les variations de température sont courantes, comme dans les centrales électriques ou les installations de traitement chimique.
Ces joints sont fabriqués à partir de métaux durables tels que l'acier inoxydable, qui offrent une flexibilité durable même à des températures et des pressions élevées. Le soufflet, l'élément flexible de l'articulation, est conçu pour se comprimer ou s'étendre selon les besoins, absorbant les mouvements axiaux (dans le sens de la longueur), latéraux (latéralement) et angulaires (rotation) qui se produisent dans le système.

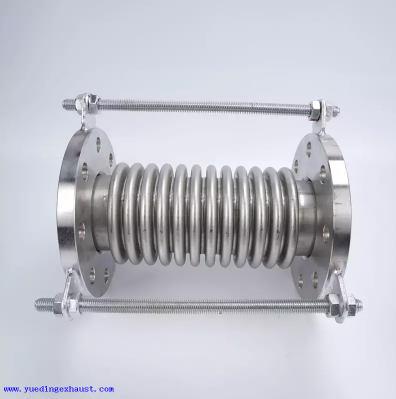

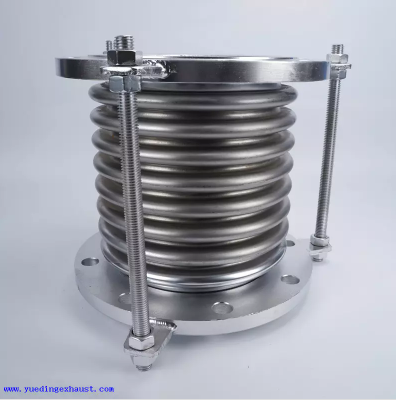

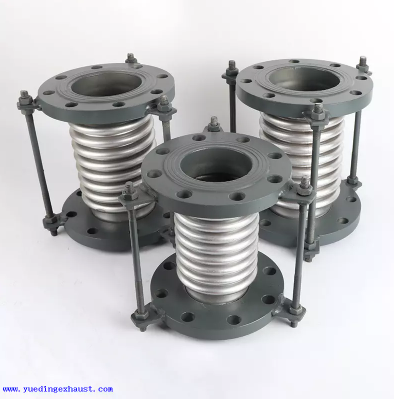

Composants et construction
Les joints de dilatation métalliques sont constitués de plusieurs éléments essentiels :
Soufflet : Le composant central flexible, fabriqué à partir de métal à haute résistance, est conçu pour se comprimer et se dilater lorsque le système subit des changements thermiques.
Tirants et brides : Ces composants assurent le support du soufflet, maintenant la stabilité tout en permettant le mouvement nécessaire sous pression.
Connecteurs : Ils fixent le joint au système, garantissant qu'il reste attaché tout en permettant le mouvement requis.
Des matériaux comme l'acier inoxydable et l'Inconel sont sélectionnés pour leur résistance à la corrosion, aux hautes pressions et aux températures extrêmes, garantissant ainsi que les joints de dilatation métalliques fonctionnent efficacement même dans des environnements difficiles. De tels matériaux garantissent le fonctionnement fiable des joints, qu'ils soient exposés à des agents chimiques, à une chaleur extrême ou à des fluctuations de pression.
Types de mouvements acceptés
Les compensateurs métalliques sont conçus pour gérer trois principaux types de mouvements :
Mouvement axial : cela implique une expansion ou une contraction longitudinale le long de l’axe du pipeline. C'est le type de mouvement le plus courant observé dans les systèmes thermiques.
Mouvement latéral : un déplacement latéral se produit souvent lorsque des forces ou des déplacements externes provoquent un déplacement horizontal des tuyaux.
Mouvement angulaire : Ce mouvement se produit lorsque les tuyaux tournent ou se plient dans des plans différents, ce qui est courant dans les systèmes soumis à des forces de rotation.
Chaque type de mouvement répond à un objectif distinct : maintenir la stabilité du système. La flexibilité des joints de dilatation métalliques leur permet de s'adapter à diverses combinaisons de ces mouvements, ce qui les rend idéaux pour une large gamme d'applications industrielles.
| Type de mouvement | Description | Cas d'utilisation courant Rôle |
| Mouvement axial | Expansion ou contraction longitudinale le long de l’axe du pipeline. | Expansion thermique dans les conduites de vapeur. |
| Mouvement latéral | Déplacement latéral du système, généralement dû à des forces externes. | Déplacement des canalisations ou forces externes agissant sur les systèmes. |
| Mouvement angulaire | Rotation ou courbure des tuyaux, généralement causée par des forces de rotation ou des changements de position. | Conduits d’avion et systèmes à hautes vibrations. |
Différents types de joints de dilatation métalliques et leurs utilisations
Joints de dilatation à soufflet simple
Le joint de dilatation à soufflet unique est la forme la plus simple, composée d'un seul soufflet flexible. Ce type est principalement utilisé dans les systèmes où seul un mouvement axial (dans le sens de la longueur) est attendu. Par exemple, les conduites de vapeur ou les systèmes de fluides à haute température utilisent généralement des joints de dilatation à soufflet unique pour s'adapter à la dilatation thermique. Ces joints sont efficaces pour gérer des mouvements linéaires simples, bien qu’ils soient limités à des applications spécifiques.
Joints de dilatation universels
Ces joints combinent des capacités de mouvement axial, latéral et angulaire, ce qui les rend idéaux pour les environnements dynamiques où plusieurs types de mouvements sont susceptibles de se produire. Ces joints se trouvent couramment dans les systèmes industriels, tels que les usines pétrochimiques et les centrales électriques, où les canalisations subissent des mouvements complexes. Leur capacité à absorber plusieurs mouvements simultanément les rend indispensables dans ces industries.
Joints de dilatation à cardan
Les joints de dilatation à cardan sont spécialement conçus pour gérer les mouvements angulaires dans plusieurs directions. Ces joints sont souvent utilisés dans des systèmes soumis à des mouvements complexes et multidirectionnels, comme dans les conduits d'avion ou dans les environnements à fortes vibrations. Le mécanisme à cardan permet un mouvement sur plusieurs plans, ce qui garantit que ces articulations offrent la flexibilité nécessaire dans les applications à fortes contraintes où d'autres articulations peuvent ne pas fonctionner correctement.
Industries clés dans lesquelles les joints de dilatation métalliques sont essentiels
Centrales électriques
Dans les centrales électriques, les joints de dilatation métalliques sont essentiels à la gestion de la dilatation thermique dans les conduites de vapeur à haute pression. Lorsque la vapeur traverse des turbines ou des chaudières, les variations de température provoquent la dilatation et la contraction des tuyaux. Les joints de dilatation métalliques absorbent ces mouvements, empêchant ainsi la défaillance des canalisations et maintenant l'efficacité du système. Ils sont couramment utilisés dans les turbines, les générateurs de vapeur à récupération de chaleur (HRSG) et les systèmes d'échappement, où les cycles thermiques élevés sont courants.
Pétrole et gaz
L'industrie pétrolière et gazière dépend fortement des joints de dilatation métalliques pour gérer les fluctuations de pression dans les pipelines soumis à des variations extrêmes de température. Ces joints absorbent les mouvements mécaniques résultant des opérations de pompage, empêchant ainsi la rupture des canalisations ou les fuites dans les systèmes critiques. Les oléoducs, en particulier ceux utilisés dans le forage offshore, sont très sensibles à la fois à la dilatation thermique et aux contraintes mécaniques dues aux conditions changeantes du sol et aux pressions fluctuantes des fluides.
Pour en savoir plus sur les performances de ces solutions dans des environnements industriels difficiles, explorez cette étude de cas spécialisée sur les soufflets de dilatation utilisés dans les sites miniers.
Installations de traitement chimique et pétrochimique
Dans les usines chimiques, les compensateurs métalliques jouent un rôle essentiel pour assurer la sécurité des systèmes dans des environnements corrosifs. Ces joints aident à absorber les mouvements causés par les changements de température, protégeant ainsi les tuyaux et autres composants des systèmes transportant des produits chimiques dangereux. Ils sont couramment utilisés dans les réacteurs, les échangeurs de chaleur et les épurateurs, où les produits chimiques agressifs et les températures élevées présentent des risques importants pour l'intégrité du système.
| industriel | des joints de dilatation métalliques |
| Centrales électriques | Gérez la dilatation thermique des conduites de vapeur, garantissant l’efficacité du système et évitant les pannes de conduites. |
| Pétrole et gaz | Absorber les fluctuations de pression et les mouvements mécaniques dans les canalisations pour éviter les ruptures et les fuites. |
| Traitement chimique | Protégez les canalisations dans les environnements corrosifs en absorbant les déplacements thermiques et en évitant les pannes du système. |
Les principaux avantages de l'utilisation de joints de dilatation métalliques dans les systèmes industriels
Durabilité améliorée
Les joints de dilatation métalliques sont conçus pour offrir des performances durables dans les environnements industriels difficiles. Fabriqués à partir de matériaux de haute qualité tels que l'acier inoxydable, ils offrent une résistance exceptionnelle à la corrosion, aux températures extrêmes et à l'usure mécanique. Cette durabilité garantit que les systèmes de tuyauterie restent opérationnels pendant de longues périodes sans nécessiter de réparations ou de remplacements fréquents. Lorsqu'ils sont correctement installés et entretenus, les joints de dilatation métalliques peuvent prolonger la durée de vie d'un système entier de plusieurs décennies, réduisant ainsi les coûts opérationnels globaux. De plus, leur capacité à résister aux contraintes environnementales minimise le risque de panne, ce qui entraîne moins de temps d'arrêt et d'interruptions de production.
Flexibilité dans la conception du système
L’un des avantages les plus importants des joints de dilatation métalliques est leur flexibilité inhérente, qui leur permet de s’adapter à une grande variété de mouvements. Ces mouvements incluent des décalages axiaux, latéraux et angulaires, qui se produisent tous en raison de la dilatation thermique, des vibrations et des forces mécaniques au sein d'un système. La capacité d'absorber de tels mouvements sans compromettre l'intégrité du système de tuyauterie est essentielle dans les industries où un alignement précis et un fonctionnement continu sont essentiels. Cette flexibilité permet aux ingénieurs de concevoir des systèmes plus complexes et dynamiques, comme dans les centrales électriques, le traitement chimique ou les industries aérospatiales. La polyvalence des joints de dilatation métalliques signifie qu'ils peuvent être utilisés dans tout, des simples systèmes de chauffage résidentiels aux applications industrielles complexes, garantissant un fonctionnement fluide même dans les conditions les plus exigeantes.
Rentabilité
En réduisant considérablement les besoins de maintenance et en prolongeant la durée de vie opérationnelle des canalisations, les joints de dilatation métalliques permettent de réaliser des économies substantielles au fil du temps. Ils minimisent le besoin de réparations fréquentes causées par des dommages induits par le stress, qui peuvent être coûteux et perturbateurs. Ces joints aident également à prévenir la défaillance prématurée d'autres composants du système, tels que les vannes, les pompes et les compresseurs, en atténuant les effets de la dilatation thermique et des vibrations. En conséquence, les entreprises bénéficient de coûts de réparation et de remplacement inférieurs, ainsi que de temps d'arrêt réduits pour la maintenance du système. La durabilité et la flexibilité à long terme des joints de dilatation métalliques en font une solution très rentable pour les industries cherchant à améliorer leurs résultats tout en maintenant des opérations fiables et efficaces.
| Description | des avantages clés |
| Fiabilité améliorée du système | Absorbe les contraintes thermiques et mécaniques, garantissant le fonctionnement du système sans pannes inattendues. |
| Rentabilité | Prolonge la durée de vie des canalisations et réduit les coûts de maintenance en évitant les dommages entraînant des réparations. |
| Flexibilité | S'adapte aux différents mouvements au sein des systèmes, garantissant un fonctionnement fluide dans des conditions difficiles. |
Pratiques appropriées d’installation et d’entretien des joints de dilatation métalliques
Conseils d'installation
Une installation correcte est cruciale pour la performance des joints de dilatation métalliques. Un mauvais alignement ou un ancrage inadéquat peut entraîner une défaillance prématurée. S'assurer que les joints de dilatation sont installés correctement, avec les tolérances de mouvement appropriées et alignés avec les spécifications du système, est essentiel pour maximiser leur durée de vie. Une formation régulière du personnel d'installation garantit que les joints fonctionneront efficacement et continueront à fonctionner comme prévu.
Inspection et entretien réguliers
Les inspections de routine sont essentielles pour garantir l’efficacité continue des joints de dilatation métalliques. Recherchez des signes d'usure, de fissures ou de fuites, en particulier dans les zones très sollicitées comme les conduites de vapeur ou les systèmes d'échappement. Les programmes d'entretien régulier doivent s'aligner sur les cycles de fonctionnement du système pour garantir que les joints fonctionnent de manière optimale tout au long de leur durée de vie.
Mesures préventives pour la longévité
Pour prolonger la durée de vie des joints de dilatation métalliques, évitez une extension ou une compression excessive, car cela peut entraîner une défaillance prématurée. Les couvercles de protection peuvent aider à prévenir les dommages causés par des contaminants externes, prolongeant ainsi la durée de vie du joint. De plus, des inspections périodiques doivent être effectuées pour garantir que la corrosion ou l'usure sont détectées avant qu'elles ne provoquent des dommages importants.
Conclusion
Les joints de dilatation métalliques sont essentiels à la fiabilité et à la longévité des systèmes de tuyauterie industrielle. Ils gèrent efficacement la dilatation thermique, les vibrations et les mouvements mécaniques, évitant ainsi les dommages aux équipements et réduisant les coûts de maintenance. À mesure que les industries se développent et que les systèmes deviennent plus complexes, la demande de composants flexibles et durables comme ceux-ci continuera d'augmenter.
Les joints de dilatation métalliques améliorent la fiabilité du système, prolongent la durée de vie des équipements et réduisent les coûts en évitant les pannes des systèmes de tuyauterie. Ils sont essentiels pour garantir des opérations sûres et efficaces dans diverses applications industrielles. À mesure que les opérations industrielles évoluent, le rôle des joints de dilatation métalliques restera important. Grâce aux progrès des matériaux et de la conception, ils continueront à répondre aux demandes croissantes des industries modernes.
YDCT propose des joints de dilatation métalliques de haute qualité qui offrent durabilité et fiabilité pour les systèmes de tuyauterie critiques. Leurs produits innovants garantissent des performances et une valeur améliorées, aidant ainsi les industries à fonctionner de manière fluide et efficace.
FAQ
Q : Qu’est-ce qu’un joint de dilatation métallique ?
R : Un joint de dilatation métallique est un connecteur flexible utilisé dans les systèmes de tuyauterie pour absorber la dilatation thermique, les vibrations et les mouvements mécaniques, évitant ainsi d'endommager l'équipement.
Q : Comment fonctionne un joint de dilatation métallique ?
R : Les joints de dilatation métalliques absorbent les mouvements axiaux, latéraux et angulaires dans les tuyaux, réduisant ainsi les contraintes et maintenant l'intégrité du système, en particulier dans les environnements à haute pression.
Q : Pourquoi les joints de dilatation métalliques sont-ils importants pour les systèmes industriels ?
R : Les joints de dilatation métalliques préviennent les dommages causés par les contraintes thermiques et les mouvements mécaniques, garantissant ainsi la fiabilité du système et réduisant les coûts de maintenance dans des industries telles que les centrales électriques et le traitement chimique.
Q : Quels sont les avantages de l’utilisation d’un joint de dilatation métallique ?
R : Les joints de dilatation métalliques prolongent la durée de vie de l'équipement, améliorent l'efficacité du système et réduisent les coûts de maintenance en absorbant les mouvements qui autrement endommageraient les tuyaux ou les équipements connectés.
Q : Comment les joints de dilatation métalliques aident-ils à prévenir les défaillances des systèmes de tuyauterie ?
R : En absorbant la dilatation thermique et les contraintes mécaniques, les joints de dilatation métalliques préviennent les dommages aux tuyaux, réduisant ainsi le risque de pannes coûteuses et prolongeant la durée de vie de l'ensemble du système.
