Les systèmes d'échappement industriels jouent un rôle crucial dans le maintien de la sécurité et de l'efficacité dans diverses industries. Mais avez-vous pensé à l’importance des soufflets métalliques dans ces systèmes ?
Dans cet article, nous explorerons les principaux avantages des soufflets pour systèmes d'échappement industriels. Vous découvrirez comment ils améliorent les performances, la durabilité et la sécurité dans des environnements exigeants.
Que sont les soufflets en métal?
Définition et fonction
Les soufflets métalliques sont des structures flexibles en forme d'accordéon fabriquées à partir de divers métaux, conçues pour absorber les mouvements et s'adapter à la dilatation thermique. Ce sont des composants essentiels des systèmes d’échappement industriels, remplissant de multiples fonctions. Leur construction implique généralement des tubes à paroi mince qui peuvent se dilater et se contracter sans perdre leur intégrité structurelle.
Dans un système d'échappement industriel, les soufflets métalliques jouent un rôle essentiel dans la gestion des contraintes thermiques et mécaniques qui surviennent lors du fonctionnement. À mesure que les gaz d’échappement se réchauffent, ils se dilatent et le soufflet permet ce mouvement. Cette flexibilité permet de maintenir l'intégrité du système, réduisant ainsi le risque de fuites et de pannes.
Types de soufflets métalliques
Lorsqu’il s’agit d’applications industrielles, plusieurs types de soufflets métalliques sont couramment utilisés. Voici quelques catégories clés :
● Joints de dilatation : ces soufflets sont conçus pour absorber la dilatation et la contraction thermiques dans les systèmes de tuyauterie. Ils aident à prévenir les dommages causés par les variations de température.
● Connecteurs flexibles : utilisés pour connecter différentes sections de systèmes d'échappement, ces soufflets s'adaptent au désalignement et aux vibrations, garantissant un fonctionnement fluide.
● Soufflets personnalisés : adaptés à des applications spécifiques, ces soufflets peuvent être conçus pour des exigences uniques de pression ou de température.
Comparaison des matériaux
Les matériaux utilisés pour fabriquer les soufflets métalliques affectent considérablement leurs performances. Vous trouverez ci-dessous une comparaison des matériaux couramment utilisés :
Matériel | Propriétés | Applications |
Acier inoxydable | Haute résistance à la corrosion, durabilité | Usage industriel général |
Alliages | Résistance améliorée à haute température | Applications aérospatiales et hautes performances |
Carbone | Économique, mais moins durable | Environnements à faible stress |
Chaque matériau a ses avantages, il est donc essentiel de choisir celui qui convient en fonction des besoins spécifiques du système d'échappement. Par exemple, l’acier inoxydable est souvent préféré pour sa résistance à la corrosion, tandis que les alliages peuvent être choisis pour les applications à haute température.
Les soufflets métalliques ne sont pas seulement fonctionnels ; ils sont essentiels pour garantir la longévité et l’efficacité des systèmes d’échappement industriels. Leur capacité à s’adapter à diverses conditions les rend inestimables dans de nombreuses industries, du traitement chimique à la production d’électricité.
Principaux avantages des soufflets métalliques dans les systèmes d'échappement industriels
1. Absorption de la dilatation thermique
La dilatation thermique se produit lorsque les gaz d'échappement s'échauffent, ce qui entraîne des contraintes importantes sur les systèmes d'échappement. Les soufflets métalliques sont conçus pour absorber efficacement ce déplacement thermique. Ils se plient et s'étirent, s'adaptant aux mouvements tout en maintenant l'intégrité du système.
Exemple d'étude de cas : dans une usine de traitement chimique, des soufflets métalliques ont réussi à gérer la dilatation thermique dans un système d'échappement à haute température. Cette mise en œuvre a permis de réduire les coûts de maintenance et de minimiser les temps d'arrêt.
Aperçu clé : les soufflets métalliques ont été rigoureusement testés pour résister à plus de 100 000 cycles, démontrant leur fiabilité dans des scénarios de cycles thermiques à long terme.
2. Résistance à la corrosion
Les systèmes d’échappement industriels sont souvent confrontés à des gaz corrosifs, qui peuvent entraîner de graves dommages au fil du temps. L'utilisation de matériaux comme l'acier inoxydable et des alliages spécialisés améliore considérablement la longévité des soufflets métalliques.
Comparaison des matériaux :
Matériel | Résistance à la corrosion | Résistance à la température | Utilisations courantes |
Acier inoxydable 304 | Bien | Jusqu'à 870°C | Applications industrielles générales |
Acier inoxydable 316 | Excellent | Jusqu'à 925°C | Milieux marins et chimiques |
Carbone | Pauvre | Limité | Applications à faible stress |
Informations supplémentaires : des qualités spécifiques telles que 304 et 316 sont particulièrement remarquables pour leur résistance à la corrosion, ce qui les rend idéales pour les environnements difficiles.
3. Amortissement des vibrations
Les vibrations peuvent poser des problèmes importants aux systèmes d’échappement industriels, entraînant une usure des équipements. Les soufflets métalliques excellent dans la réduction de la transmission des vibrations, ce qui contribue à maintenir la stabilité de l'ensemble du système.
● Impact sur les équipements : En absorbant les vibrations, les soufflets métalliques peuvent réduire les taux de transmission de 30 à 50 %.
● Avantages : Cette réduction contribue à des opérations plus silencieuses et minimise le risque de défaillance mécanique, garantissant ainsi une fonctionnalité plus fluide.
4. Excellentes performances d'étanchéité
La prévention des fuites est cruciale dans les systèmes d'échappement industriels pour maintenir l'efficacité et respecter les réglementations environnementales. Les soufflets métalliques offrent des capacités d'étanchéité supérieures, garantissant que les gaz restent contenus dans le système.
Normes de conformité : elles contribuent à respecter des réglementations strictes telles que TA LUFT et ISO 15848.
Techniques de fabrication : Les techniques de soudage utilisées dans la production des soufflets métalliques améliorent leurs performances d'étanchéité, garantissant des joints robustes qui minimisent les fuites même dans des conditions extrêmes.
5. Personnalisation et polyvalence
La personnalisation est vitale dans les applications industrielles où des besoins opérationnels spécifiques doivent être satisfaits. Les soufflets métalliques peuvent être adaptés à diverses configurations, répondant à des exigences uniques telles que des tuyaux d'échappement de grand diamètre ou des applications à haute température.
Options de personnalisation :
● Conceptions sur mesure : adaptées à des systèmes spécifiques, permettant une flexibilité d'installation.
● Applications : Idéal pour diverses industries, notamment la production d'énergie et le traitement pétrochimique.

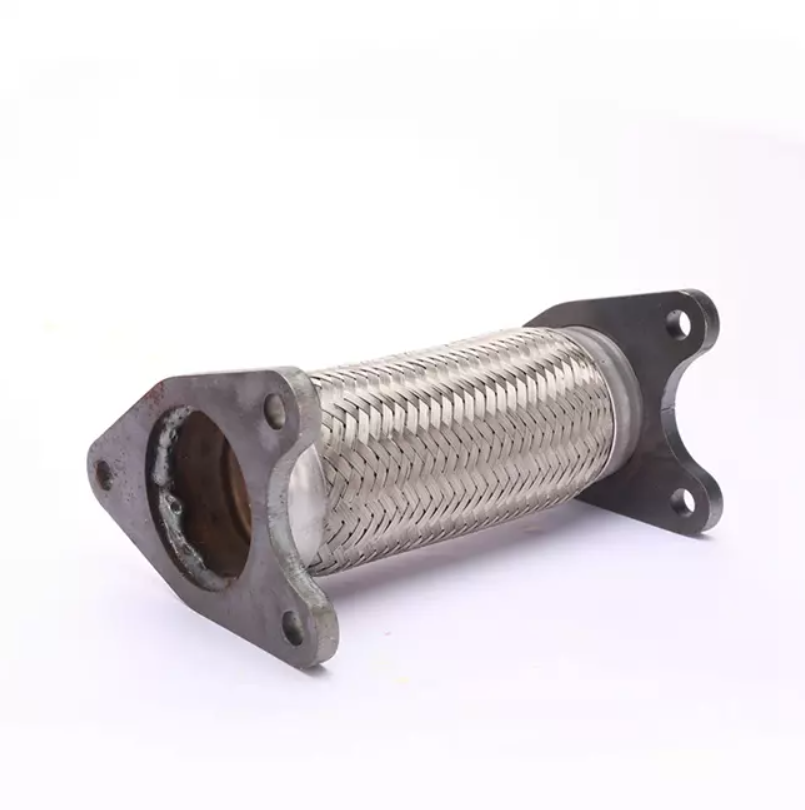

Représentation visuelle : Vous trouverez ci-dessous une illustration de la façon dont les soufflets métalliques personnalisés peuvent s'adapter à différentes configurations d'échappement :
Les soufflets métalliques ne sont pas seulement des composants fonctionnels ; ils sont essentiels pour améliorer les performances et la fiabilité des systèmes d’échappement industriels dans diverses applications.
Sélection du soufflet métallique adapté à votre application
Choisir le bon soufflet métallique pour votre système d’échappement industriel est crucial pour garantir des performances et une longévité optimales. Plusieurs facteurs clés doivent être considérés pour prendre une décision éclairée.
Considérations clés
Plage de température
L'un des premiers aspects à évaluer est la plage de température de votre application. Différents matériaux ont des tolérances de température variables, ce qui peut affecter considérablement leurs performances. Par exemple, les soufflets en acier inoxydable résistent généralement à des températures plus élevées que l’acier au carbone standard.
Guide de température des matériaux :
Matériel | Température de fonctionnement maximale | Applications courantes |
Acier inoxydable 304 | Jusqu'à 870°C | Applications industrielles générales |
Acier inoxydable 316 | Jusqu'à 925°C | Traitement chimique, utilisation marine |
Inconel | Jusqu'à 1 100°C | Environnements à haute température |
Lors de la sélection d'un matériau, tenez compte des températures maximales attendues dans votre système d'échappement pour garantir la fiabilité.
Pressions nominales
Comprendre les exigences de pression de votre système d’échappement est tout aussi important. Les soufflets métalliques sont conçus pour des niveaux de pression spécifiques, et le dépassement de ces valeurs peut entraîner une défaillance.
Considérations relatives à la pression nominale :
● Basse pression : les applications standard peuvent nécessiter des valeurs nominales inférieures.
● Haute pression : les systèmes traitant les gaz d'échappement des moteurs turbocompressés nécessitent des puissances nominales plus élevées.
Il est essentiel d'adapter la pression nominale du soufflet aux exigences opérationnelles de votre système.
Capacité de déplacement
Un autre facteur critique est la capacité de déplacement du soufflet. Cela fait référence à la capacité du soufflet à s'adapter au mouvement thermique attendu. Si les soufflets ne sont pas correctement adaptés à la dilatation thermique anticipée, cela peut entraîner des contraintes sur le système et une défaillance potentielle.
Correspondance de déplacement :
● Calculer le mouvement attendu : évaluez la dilatation thermique en fonction des propriétés des matériaux et des changements de température.
● Sélectionnez un soufflet approprié : choisissez des soufflets conçus pour le déplacement calculé afin de garantir qu'ils peuvent gérer le mouvement sans dommage.
Caractéristiques des médias
L'évaluation de la composition chimique des gaz d'échappement est essentielle pour sélectionner le bon soufflet métallique. Différents matériaux réagissent différemment aux différents produits chimiques. Il est donc crucial de choisir un matériau de soufflet capable de résister aux fluides spécifiques de votre système.
Tableau de compatibilité chimique :
Matériel | Résistance aux acides | Résistance de base | Applications courantes |
Acier inoxydable 304 | Modéré | Pauvre | Applications industrielles générales |
Acier inoxydable 316 | Excellent | Bien | Traitement chimique |
Inconel | Excellent | Excellent | Environnements corrosifs et à haute température |
En sélectionnant un matériau capable de résister aux produits chimiques présents dans votre échappement, vous améliorez la longévité et la fiabilité de votre système.
Idées fausses courantes
En ce qui concerne les soufflets métalliques, plusieurs idées fausses peuvent conduire à une mauvaise prise de décision.
● Mythes sur la durabilité : Certains pensent que les soufflets métalliques sont moins durables que d'autres solutions. En réalité, lorsqu’ils sont correctement sélectionnés et installés, ils peuvent offrir une longévité et une fiabilité exceptionnelles.
● Besoins d'entretien : Un autre mythe veut que les soufflets métalliques nécessitent un entretien approfondi. En fait, ils sont conçus pour nécessiter peu d’entretien, surtout lorsqu’ils sont fabriqués à partir de matériaux de haute qualité.
● Polyvalence d'utilisation : Beaucoup pensent que les soufflets métalliques ne conviennent qu'à des applications spécifiques. Cependant, ils peuvent être utilisés efficacement dans divers contextes, depuis les systèmes d’échappement automobiles jusqu’aux usines de traitement chimique.
Clarification de l'utilisation : il est essentiel de comprendre quand utiliser des soufflets métalliques par rapport à des solutions alternatives comme le caoutchouc ou les joints de dilatation. Les soufflets métalliques sont particulièrement avantageux dans les applications à haute température et haute pression, où le caoutchouc peut se dégrader rapidement.
En luttant contre ces idées fausses et en vous concentrant sur les principales considérations décrites, vous pouvez faire un choix éclairé pour vos besoins en matière de système d'échappement industriel.
Applications industrielles des soufflets métalliques
Les soufflets métalliques jouent un rôle central dans diverses industries, fournissant des solutions essentielles pour gérer la dilatation thermique, les vibrations et la corrosion. Voici un aperçu plus approfondi de la façon dont ils sont utilisés dans différents secteurs.
Industrie chimique
Dans l’industrie chimique, les soufflets métalliques sont inestimables dans les usines de transformation où règnent des conditions difficiles. Par exemple, ils sont souvent utilisés dans les systèmes de canalisations transportant des produits chimiques corrosifs. Ces soufflets peuvent résister à des températures élevées et à des fluides agressifs, garantissant ainsi l'intégrité du système.
Exemples spécifiques :
● Manipulation des acides : les soufflets métalliques en acier inoxydable 316 sont couramment utilisés dans les systèmes manipulant de l'acide sulfurique ou chlorhydrique. Leur excellente résistance à la corrosion évite les fuites et prolonge la durée de vie des équipements.
● Applications à haute température : dans les réacteurs et les colonnes de distillation, les soufflets métalliques s'adaptent à la dilatation thermique due à la chaleur extrême, réduisant ainsi les contraintes sur les joints et les connexions.
Avantages réalisés :
● Une durabilité améliorée dans les environnements corrosifs entraîne une réduction des coûts de maintenance.
● Amélioration de la sécurité en minimisant les risques de fuites et de pannes d'équipement.
Production d'énergie
Les soufflets métalliques sont essentiels à la production d'électricité, en particulier dans les centrales électriques et les chaudières. Ils aident à gérer la dilatation thermique et les vibrations générées par la vapeur et le gaz à haute pression.
Rôle dans les centrales électriques :
● Joints de dilatation : les soufflets métalliques agissent comme des joints de dilatation dans les conduites de vapeur, permettant le mouvement tout en maintenant une étanchéité parfaite.
● Contrôle des vibrations : Ils absorbent les vibrations des machines, protégeant les composants sensibles et améliorant la stabilité globale du système.
Étude de cas : lors d'une mise en œuvre récente dans une centrale électrique au charbon, les ingénieurs ont remplacé les joints de dilatation en caoutchouc traditionnels par des soufflets métalliques. Ce changement a entraîné une augmentation de 30 % de la fiabilité du système et une réduction significative des temps d'arrêt pour maintenance.
Fabrication automobile
Dans la construction automobile, les soufflets métalliques sont largement utilisés dans les systèmes d’échappement. Ils jouent un rôle essentiel dans la gestion des défis posés par les vibrations du moteur et la dilatation thermique.
Utilisations clés :
● Joints flexibles d'échappement : des soufflets métalliques sont intégrés aux systèmes d'échappement pour offrir une flexibilité, permettant un mouvement sans compromettre le débit d'échappement.
● Réduction du bruit : en absorbant les vibrations, ils contribuent à la réduction du bruit, conduisant à une conduite plus silencieuse.
Impact sur les performances : il a été démontré que l'utilisation de soufflets métalliques dans les systèmes d'échappement réduit les niveaux de bruit jusqu'à 50 %, améliorant ainsi l'expérience de conduite tout en garantissant le respect des normes d'émissions.
Applications aérospatiales et marines
Les soufflets métalliques sont également largement utilisés dans les industries aérospatiale et maritime, où les solutions légères et flexibles sont primordiales. Ces applications exigent des matériaux capables de résister à des conditions extrêmes tout en conservant leur fonctionnalité.
Aperçu des utilisations :
● Aéronautique : dans les moteurs d'avion, les soufflets métalliques gèrent les flux d'échappement et la dilatation thermique, garantissant ainsi des performances fiables dans des conditions atmosphériques variables.
● Marine : Dans les systèmes d'échappement marins, ils offrent flexibilité et résistance à la corrosion dans les environnements d'eau salée.
Importance des solutions légères : L'industrie aérospatiale, en particulier, bénéficie de la légèreté des soufflets métalliques. Cette caractéristique contribue au rendement énergétique et aux performances globales, qui sont des facteurs critiques dans la conception des avions.
Comparaison des candidatures :
Industrie | Avantages clés | Matériaux courants |
Chimique | Résistance à la corrosion, durabilité | Acier inoxydable 316 |
Production d'énergie | Contrôle des vibrations, dilatation thermique | Inconel, acier inoxydable |
Automobile | Réduction du bruit, flexibilité | Acier inoxydable |
Aérospatiale et marine | Léger et performant | Alliages de nickel, acier inoxydable |
Les soufflets métalliques font partie intégrante de la fonctionnalité et de l'efficacité de diverses applications industrielles, démontrant leur polyvalence et leur importance dans différents secteurs.
Maintenance et bonnes pratiques
Un bon entretien des soufflets métalliques dans les systèmes d’échappement industriels est essentiel pour garantir leur longévité et leur fiabilité. Des inspections régulières et des réparations rapides peuvent éviter des pannes et des temps d'arrêt coûteux. Ici, nous explorons les pratiques clés pour maintenir ces composants critiques.
Inspection et tests réguliers
L'entretien de routine est vital pour les performances des soufflets métalliques. Des inspections régulières aident à identifier les problèmes potentiels avant qu’ils ne dégénèrent en problèmes graves.
Importance de l’entretien de routine :
● Soins préventifs : des contrôles réguliers peuvent détecter les premiers signes d'usure, permettant ainsi des interventions rapides.
● Rentabilité : l'identification précoce des problèmes peut permettre d'économiser sur des remplacements et des réparations coûteux à long terme.
Techniques d'inspection recommandées :
1. Inspection visuelle : C’est la méthode la plus simple. Les techniciens doivent rechercher des signes évidents de dommages, tels que des fissures, de la corrosion ou une déformation. Des contrôles visuels réguliers peuvent être effectués lors de la maintenance programmée.
2. Tests par ultrasons : Cette technique avancée utilise des ondes sonores à haute fréquence pour détecter les défauts internes. Il est particulièrement utile pour identifier des problèmes non visibles à l'œil nu, tels que des microfissures ou un amincissement du matériau du soufflet.
Méthode d'inspection | Avantages | Limites |
Inspection visuelle | Rapide et facile à réaliser | Peut manquer des défauts internes |
Tests par ultrasons | Détecte les défauts cachés | Nécessite un équipement et une formation spécialisés |
Signes d'usure et de défaillance
Reconnaître les signes d'usure et de défaillance des soufflets métalliques est crucial pour maintenir l'intégrité du système. Ignorer ces indicateurs peut entraîner des problèmes opérationnels importants.
Indicateurs courants de défaillance des soufflets métalliques :
● Fissures ou déchirures visibles : ce sont les signes les plus apparents. Tout dommage visible doit inciter à une action immédiate.
● Corrosion : La rouille ou d'autres formes de corrosion peuvent affaiblir le matériau, conduisant à une défaillance potentielle.
● Bruits inhabituels : Si vous entendez des cliquetis ou d'autres sons anormaux pendant le fonctionnement, cela peut indiquer que le soufflet est défaillant.
Quand remplacer ou réparer les soufflets métalliques :
● Dommages mineurs : si les dommages sont superficiels, tels que de petites rayures superficielles, des réparations peuvent être réalisables.
● Déformation sévère : Si le soufflet est considérablement déformé ou présente de multiples fissures, un remplacement est généralement nécessaire.
● Problèmes de performances : si le système subit des vibrations ou des fuites accrues, il est temps d'évaluer le soufflet en vue d'un remplacement potentiel.
Matrice de décision de réparation ou de remplacement :
Condition | Action requise |
Petites rayures superficielles | Réparer si la structure est saine |
Usure modérée avec quelques fissures | Envisagez une réparation, évaluez les risques |
Fissures ou déformations sévères | Remplacer immédiatement |
Fuites persistantes ou problèmes de performances | Remplacer immédiatement |
En suivant ces pratiques de maintenance et en étant vigilant aux signes d'usure, vous pouvez garantir que les soufflets de votre système d'échappement industriel fonctionnent efficacement et en toute sécurité, minimisant ainsi les temps d'arrêt et les coûts de maintenance.
Conclusion
Les soufflets métalliques dans les systèmes d'échappement industriels offrent de nombreux avantages. Ils améliorent la durabilité, gèrent la dilatation thermique et réduisent efficacement les vibrations. Ces composants sont essentiels au maintien de l’intégrité et de l’efficacité du système.
Nous encourageons les lecteurs à considérer les soufflets métalliques pour leurs applications spécifiques. Pour plus de renseignements ou pour explorer des solutions personnalisées, veuillez nous contacter. Nous sommes là pour vous aider à optimiser vos systèmes avec les bonnes solutions.
FAQ sur les soufflets de systèmes d’échappement industriels
Q : Quelle est la durée de vie des soufflets métalliques ?
R : La durée de vie des soufflets métalliques varie généralement de 5 à 15 ans, selon l'utilisation et les conditions environnementales.
Q : Comment les soufflets métalliques se comparent-ils aux autres types de joints de dilatation ?
R : Les soufflets métalliques offrent une durabilité et une flexibilité supérieures à celles des joints de dilatation en caoutchouc ou en tissu, en particulier dans des conditions extrêmes.
Q : Les soufflets métalliques peuvent-ils être utilisés dans des applications haute pression ?
R : Oui, les soufflets métalliques conviennent aux applications haute pression, offrant des performances fiables sous contrainte.
Q : Quels sont les matériaux les plus couramment utilisés pour les soufflets métalliques ?
R : Les matériaux courants comprennent l'acier inoxydable, l'Inconel et d'autres alliages de nickel, choisis pour leur solidité et leur résistance à la corrosion.
Q : Comment les soufflets métalliques contribuent-ils à la conformité environnementale ?
R : Les soufflets métalliques aident à réduire les émissions et les fuites, garantissant ainsi le respect des réglementations environnementales dans les environnements industriels.
