Introduction
Vous êtes-vous déjà demandé ce qui assure le bon fonctionnement des systèmes critiques ? Les soufflets sont des héros méconnus qui jouent un rôle clé pour garantir la précision, la flexibilité et la fiabilité dans diverses industries.
Dans cet article, nous explorerons l'importance de choisir le soufflet adapté à votre application. Vous apprendrez à évaluer les choix de matériaux, les caractéristiques de conception et la qualité du fabricant pour prendre une décision éclairée. À la fin, vous aurez les connaissances nécessaires pour sélectionner le soufflet parfait pour votre système, garantissant des performances et une longévité optimales.
Que sont les soufflets et comment fonctionnent-ils dans différentes industries ?
Que sont les soufflets ?

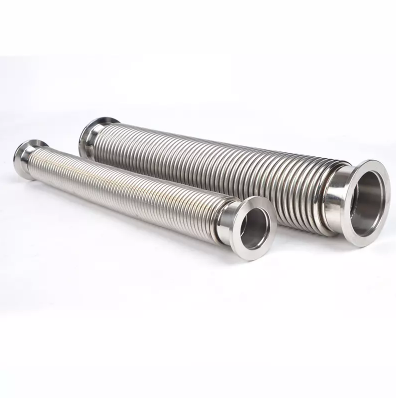

Les soufflets sont des composants flexibles en forme d'accordéon conçus pour se dilater, se contracter ou se plier dans différentes conditions. Ces dispositifs servent principalement à absorber les mouvements, à sceller les systèmes ou à protéger les pièces sensibles des contaminants, de la dilatation thermique ou des contraintes physiques.
Fabriqués à partir de métaux ou de polymères flexibles, les soufflets conservent leur forme et leur intégrité même sous haute pression, températures extrêmes ou conditions environnementales difficiles. Leur flexibilité permet aux soufflets de gérer des mouvements axiaux, latéraux ou angulaires sans compromettre l'intégrité du système. Les soufflets conçus sur mesure peuvent être adaptés pour répondre à des besoins opérationnels spécifiques, garantissant des performances optimales dans une variété d'applications.
Applications courantes des soufflets
Les soufflets sont utilisés dans plusieurs industries critiques où la fiabilité et la durabilité sont primordiales :

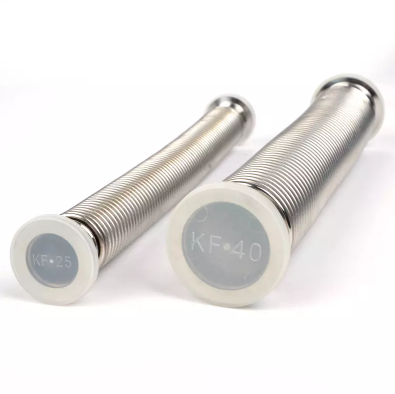

Semi-conducteur : Les soufflets dans les chambres à vide nécessitent un contrôle précis du mouvement. Ces applications exigent des mouvements de haute précision et des environnements sans contamination.
Médical : les ventilateurs, robots chirurgicaux et autres dispositifs médicaux nécessitent des soufflets offrant flexibilité, propreté et précision pour la sécurité des patients.
Automobile : les systèmes d'échappement s'appuient sur des soufflets pour gérer la dilatation thermique et absorber les vibrations, garantissant ainsi une fiabilité à long terme.
Aérospatiale : Dans l'aérospatiale, les soufflets sont utilisés dans les systèmes de carburant et d'eau, notamment dans des conditions extrêmes. Ces applications nécessitent des matériaux capables de supporter les variations de température et les contraintes mécaniques.
Pétrochimie : Les soufflets sont utilisés dans des environnements de traitement cryogéniques et à haute température, où ils doivent résister à des contraintes thermiques extrêmes et à une exposition chimique.
Industriel : Dans les systèmes industriels, les soufflets sont utilisés dans les systèmes de tuyauterie pour absorber les vibrations, les mouvements et les déplacements, maintenant ainsi l'intégrité de l'ensemble du système.
Facteurs clés à prendre en compte dans les besoins des applications
Lors de la sélection des soufflets appropriés, il est essentiel d'évaluer les conditions dans lesquelles ils fonctionneront :
Pression : Le soufflet doit gérer les changements de pression typiques de votre application. Des soufflets capables de résister à des pressions plus élevées contribueront à garantir la longévité du système et à éviter les pannes inattendues.
Température : Les matériaux qui résistent aux températures extrêmes sont cruciaux. Les matériaux comme l’acier inoxydable ou les alliages haute température sont les mieux adaptés à de tels environnements.
Mouvement : Le type et l'étendue du mouvement que le soufflet doit s'adapter doivent être soigneusement étudiés. Qu'il s'agisse d'un mouvement axial, latéral ou angulaire, cela dictera les exigences de flexibilité et les choix de matériaux.
Conditions environnementales : Évaluez l'exposition à des éléments agressifs tels que des substances corrosives, de la poussière, de l'humidité ou des vibrations. Pour de tels environnements, des matériaux comme le PTFE (polytétrafluoroéthylène) sont idéaux pour maintenir la longévité et la fiabilité.
Comment évaluer les exigences de votre application pour les soufflets
Exigences de température et de pression
Lors de la sélection des soufflets, la température et la pression sont des facteurs cruciaux à prendre en compte. Les environnements à haute température nécessitent souvent des matériaux tels que les alliages d’acier inoxydable, qui offrent une résistance supérieure à la chaleur et conservent leur résistance même dans des conditions extrêmes. Ces matériaux sont idéaux pour les applications telles que les processus aérospatiaux ou industriels, où les soufflets peuvent être exposés à des températures supérieures à 1 000 °C.
Outre la température, la pression joue également un rôle important dans le choix des matériaux. Les applications impliquant de fréquentes fluctuations de pression, telles que la tuyauterie industrielle ou les systèmes d'échappement automobiles, nécessitent des matériaux capables de résister à la déformation sans compromettre leur intégrité. Pour de telles applications, les alliages d'acier inoxydable, en particulier l'acier inoxydable 316 , sont souvent le choix préféré en raison de leur haute résistance à la traction et à la déformation sous pression.
Besoins de mouvement et de flexibilité
Le type de mouvement auquel le soufflet doit s'adapter influencera directement le choix du matériau et la conception. Dans des systèmes tels que la tuyauterie, le mouvement axial est souvent le plus courant, nécessitant des soufflets capables de se dilater et de se contracter le long d'un seul axe. Des matériaux comme l’acier inoxydable ou le bronze sont couramment utilisés dans ces cas en raison de leur capacité à résister à des expansions répétitives sans perdre en flexibilité.
Cependant, certaines applications, comme celles dans l'aérospatiale ou les dispositifs médicaux, nécessitent des soufflets capables de gérer des mouvements plus complexes, notamment des mouvements latéraux et angulaires. Ces systèmes nécessitent des soufflets présentant un degré plus élevé de flexibilité et de durabilité, tels que des soufflets multi-métaux ou des soufflets en PTFE, capables d'absorber les mouvements multidirectionnels sans défaillance. Comprendre le type et l'étendue du mouvement permet de déterminer le matériau et la conception appropriés du soufflet pour garantir des performances optimales dans le système.
Conditions environnementales
Les soufflets fonctionnent souvent dans des environnements soumis à des conditions difficiles telles que des produits chimiques corrosifs, des températures extrêmes ou des vibrations mécaniques. Dans de tels environnements, le matériau doit présenter une forte résistance à la fatigue, à la corrosion et à l’usure pour garantir des performances durables. Par exemple, dans les usines de traitement chimique ou les applications pharmaceutiques, les soufflets doivent résister à la corrosion causée par des substances agressives telles que les acides, les bases et les solvants. Les soufflets en PTFE (polytétrafluoroéthylène) constituent ici un excellent choix en raison de leur résistance chimique supérieure et de leurs propriétés antiadhésives.
Dans les environnements vibratoires, tels que ceux trouvés dans les machines industrielles ou les systèmes automobiles, les soufflets doivent maintenir leur intégrité structurelle sous un mouvement constant. Dans ces conditions, les soufflets fabriqués à partir d'alliages d'acier inoxydable 316 sont 321 préférés car ils offrent une excellente résistance à la fatigue, garantissant qu'ils ne se fissureront pas ou ne se dégraderont pas après une exposition répétée à des contraintes mécaniques.
Le choix du matériau adapté aux conditions environnementales est essentiel pour minimiser le risque de défaillance et garantir que les soufflets fonctionnent efficacement tout au long de leur durée de vie.
Matériaux clés utilisés dans les soufflets et leurs caractéristiques de performance
Acier inoxydable vs autres matériaux
L'acier inoxydable est un matériau largement utilisé pour les soufflets en raison de sa durabilité et de sa résistance à la corrosion et aux températures élevées. Cependant, il existe différents types d’acier inoxydable, chacun adapté à différentes applications. Pour un usage général, l'acier inoxydable 304 est courant, mais pour les applications exposées à des environnements plus difficiles, l'acier inoxydable 316 offre une plus grande résistance à la corrosion.
Pour les environnements à températures extrêmement élevées, des matériaux comme l'Inconel sont essentiels, offrant une résistance supérieure à la chaleur et à la corrosion. Pour les environnements chimiquement plus agressifs ou les applications alimentaires, le PTFE (Polytétrafluoroéthylène) se distingue par son excellente résistance à la plupart des produits chimiques, aux températures élevées et par ses propriétés antiadhésives.
| Matériau | Principales caractéristiques | Meilleures applications |
| Acier inoxydable | Durable, résistant à la corrosion, résistant à la chaleur | Usage général, tuyauterie industrielle, échappement automobile |
| PTFE | Résistance chimique, surface antiadhésive | Environnements alimentaires, pharmaceutiques, chimiques |
Performance des matériaux sous contrainte
Les soufflets subissent des cycles continus d’expansion et de compression, ce qui signifie qu’ils doivent être capables de résister à des contraintes répétées. La résistance à la fatigue est essentielle pour maintenir les performances dans des environnements tels que l'aérospatiale ou les systèmes semi-conducteurs, où les soufflets sont soumis à une flexion continue sans défaillance. Les matériaux tels que l'AM350 et l'Inconel 625 sont idéaux pour ces applications exigeantes en raison de leur résistance supérieure à la fatigue.
Considérations particulières pour les environnements difficiles
Pour les applications dans des environnements soumis à une exposition chimique extrême, le PTFE offre une résistance chimique inégalée. Ce matériau offre également de faibles propriétés de friction et antiadhésives, réduisant ainsi le risque de contamination dans les industries alimentaires, pharmaceutiques ou chimiques. Sa capacité à fonctionner efficacement sur une large plage de températures rend également les soufflets en PTFE idéaux pour de telles applications.
Comprendre les différents types de soufflets et leurs applications
Soufflet soudé ou soufflet hydroformé

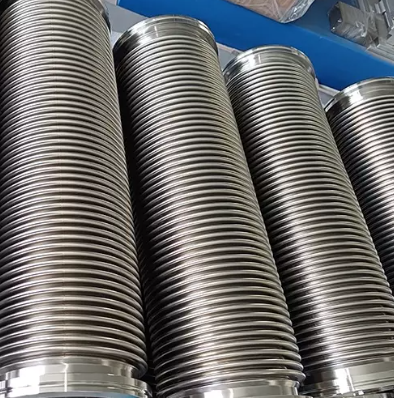

Les soufflets sont fabriqués de différentes manières, les deux plus courantes étant soudées et hydroformées . Les soufflets soudés, fabriqués en soudant des diaphragmes métalliques, sont idéaux pour les applications à petite échelle et de haute précision. On les trouve couramment dans les équipements aérospatiaux ou médicaux où un mouvement de haute précision est essentiel. Les soufflets hydroformés, fabriqués en dilatant un tube soudé avec un fluide à haute pression, sont utilisés pour les composants plus grands et plus durables requis dans les systèmes industriels.
| Type de soufflet | Processus de fabrication | Applications idéales |
| Soufflet soudé | Fabriqué en soudant des diaphragmes métalliques | Applications de haute précision à petite échelle comme l'aérospatiale et les dispositifs médicaux |
| Soufflet hydroformé | Formé en dilatant un tube soudé | Composants volumineux et durables dans les systèmes industriels |
| Soufflet en métal flexible | De fines couches métalliques pour plus de flexibilité | Systèmes nécessitant une grande flexibilité, tels que les systèmes de tuyauterie |
| Multiplier les soufflets métalliques | Plusieurs couches pour plus de durabilité | Systèmes industriels robustes, composants de moteurs |
Soufflet métallique flexible et multiple
Les soufflets métalliques flexibles offrent une grande flexibilité et absorbent une variété de mouvements. Les soufflets métalliques Multiply, composés de plusieurs fines couches de métal, sont utilisés dans des applications qui nécessitent une flexibilité, une résistance à la pression et une durabilité améliorées, comme dans les systèmes industriels à usage intensif ou les composants de moteurs.
Soufflets spécialisés : échappement de moteur et systèmes cryogéniques
Les soufflets pour systèmes d'échappement de moteurs doivent résister aux températures extrêmes et aux vibrations produites dans les systèmes d'échappement. Les matériaux utilisés pour ces soufflets doivent pouvoir résister à des contraintes thermiques élevées. En revanche, les systèmes cryogéniques nécessitent des soufflets fabriqués à partir de matériaux conçus pour des températures ultra-basses, l'acier inoxydable ou des alliages spécialement conçus étant les meilleurs choix.
Comment évaluer la conception et la qualité de fabrication des soufflets
Processus de fabrication et contrôle qualité
Lors de la sélection des soufflets, il est essentiel de les acheter auprès de fabricants qui adhèrent à des processus de contrôle qualité rigoureux. Le processus de fabrication doit être étroitement surveillé pour garantir que les soufflets répondent aux spécifications requises en matière de résistance, de durabilité et de performances. Les soufflets de haute qualité doivent répondre à des normes de conception spécifiques telles que la qualité du soudage, l'intégrité des matériaux et la flexibilité. Une inspection approfondie des matériaux utilisés, en particulier lorsque des métaux sont impliqués, est essentielle pour garantir que le soufflet peut résister aux contraintes de fonctionnement sans compromettre les performances du système.
Les fabricants possédant une expertise avérée dans la production de soufflets veilleront à ce que les produits répondent aux exigences de l'application. Ils auront également de l'expérience dans la gestion de différentes conceptions, matériaux et conditions environnementales, ce qui est important pour produire des soufflets qui fonctionnent efficacement dans votre système. Le contrôle qualité doit couvrir chaque étape, de la sélection des matériaux aux tests finaux, garantissant que seuls les soufflets les plus fiables sont expédiés.
Tests de performances et certifications
Les soufflets doivent subir des tests de performances pour vérifier qu'ils peuvent supporter les contraintes opérationnelles auxquelles ils seront confrontés au cours de leur durée de vie. Les tests courants incluent les tests sous vide et les tests de pression pour simuler des conditions réelles. Les tests sous vide garantissent que les soufflets conserveront leurs propriétés d'étanchéité dans des conditions de basse pression, tandis que les tests de pression confirment qu'ils peuvent résister à des environnements à haute pression sans défaillance.
Les certifications telles que ISO et ASME sont essentielles, car elles garantissent que les soufflets répondent aux normes industrielles mondiales en matière de qualité, de sécurité et de fiabilité. Ces certifications indiquent également que les soufflets ont été testés dans des conditions rigoureuses et sont conformes aux exigences réglementaires. Les fabricants qui adhèrent à ces normes peuvent offrir une tranquillité d'esprit, sachant que les soufflets fonctionneront efficacement et en toute sécurité dans l'application prévue.
Fonctionnalités de conception et personnalisation
La conception des soufflets joue un rôle important dans la détermination de leurs performances et de leur longévité. Des facteurs tels que la forme de la plaque, son épaisseur et son angle d'inclinaison influencent directement la capacité du soufflet à absorber les mouvements sans subir d'usure ou de fatigue excessive. Par exemple, la forme de la plaque affecte sa flexibilité et sa capacité à gérer la pression ou les vibrations. Des plaques plus épaisses peuvent offrir plus de résistance mais peuvent augmenter la raideur du ressort, tandis que des plaques plus fines offrent plus de flexibilité.
La personnalisation des soufflets est souvent nécessaire pour répondre à des conditions opérationnelles spécifiques. Les fabricants doivent offrir la possibilité d'adapter la conception aux exigences uniques de votre système, qu'il s'agisse d'ajuster l'épaisseur, d'utiliser un matériau différent ou de modifier la forme de la plaque pour améliorer le mouvement. Les soufflets conçus sur mesure maximiseront la durée de vie et la fiabilité, ce qui en fera une solution plus efficace pour votre système.
Le rôle des fabricants dans la sélection et la consultation des soufflets
Importance de la collaboration avec les fabricants
Les fabricants sont des partenaires essentiels dans la sélection du soufflet adapté à votre application. Ils peuvent fournir des conseils précieux sur la sélection des matériaux, les caractéristiques de conception et les tests de performances. En consultant le fabricant dès le début du processus, vous pouvez vous assurer que vous choisissez le soufflet qui fonctionnera de manière optimale dans votre système. Leur expertise permet d'éviter des erreurs coûteuses et garantit que les soufflets sélectionnés répondent à la fois aux exigences de performance et aux exigences budgétaires.
Chez YDCT , nous sommes fiers d'être un fabricant de confiance de soufflets de haute qualité. Notre équipe travaille en étroite collaboration avec les clients pour comprendre leurs besoins uniques, en proposant des solutions personnalisées qui optimisent les performances et la longévité du système. Grâce à notre vaste expérience et à notre engagement envers la qualité, nous garantissons que chaque soufflet que nous produisons répond aux normes les plus élevées de durabilité et de fiabilité.
Comment les fabricants peuvent aider dans la sélection des matériaux et de la conception
Choisir les bons matériaux et caractéristiques de conception peut s'avérer une tâche complexe, en particulier lorsqu'il s'agit de conditions opérationnelles uniques ou difficiles. Les fabricants possèdent une connaissance approfondie des différents matériaux disponibles et peuvent vous aider à sélectionner celui le plus approprié pour votre système. Que vous ayez besoin de matériaux résistants à la corrosion pour des applications à haute température ou des environnements chimiquement agressifs, les fabricants vous recommanderont les meilleures options.
De plus, les fabricants peuvent contribuer à affiner la conception pour garantir que le soufflet fonctionnera de manière optimale. Cela inclut la sélection de la forme, de l'épaisseur et de la flexibilité de la plaque adaptées pour gérer les mouvements et les facteurs environnementaux requis. Ils peuvent également vous conseiller sur les revêtements et autres caractéristiques qui peuvent être nécessaires pour garantir la longévité et la fiabilité du soufflet, vous aidant ainsi à tirer le meilleur parti de votre investissement.
Meilleures pratiques pour l'installation et l'entretien des soufflets
Techniques d'installation correctes
Une installation correcte est essentielle pour maximiser les performances et la durée de vie des soufflets. Une installation incorrecte, telle qu'un serrage excessif ou une déformation, peut entraîner une défaillance prématurée et entraîner un dysfonctionnement du soufflet. Par exemple, si les soufflets sont trop serrés, cela peut affecter leur capacité à se dilater ou à se contracter correctement, entraînant une contrainte et une usure excessives. De plus, un mauvais alignement lors de l’installation peut provoquer un mouvement irrégulier, compromettant encore davantage les performances.
Pour garantir des performances optimales, les soufflets doivent être installés conformément aux spécifications du fabricant. Il est important de s'assurer que les soufflets ne sont pas soumis à une force ou une tension excessive lors de l'installation. En suivant les procédures appropriées, vous pouvez prolonger la durée de vie du soufflet et éviter des réparations ou des remplacements coûteux à long terme.
Pratiques régulières d’inspection et d’entretien
L'inspection et la maintenance de routine sont essentielles pour détecter les premiers signes d'usure et prévenir les pannes avant qu'elles ne surviennent. Les soufflets doivent être régulièrement inspectés pour détecter tout dommage tel que fissures, déformation ou usure excessive. Lors des inspections, recherchez tout signe de corrosion, de fuite ou de changement de flexibilité qui pourrait indiquer que le soufflet approche la fin de sa durée de vie.
Maintenir les soufflets en bon état contribuera au bon fonctionnement de l’ensemble du système. L'entretien régulier doit inclure le nettoyage, la lubrification (si nécessaire) et le remplacement de toutes les pièces présentant des signes de dommages. Le respect du programme d'entretien recommandé par le fabricant garantit que les soufflets fonctionnent de manière optimale, évitant ainsi les temps d'arrêt imprévus et prolongeant leur durée de vie utile.
| Tâche | Action Élément | Fréquence |
| Installation | Assurer un bon alignement et éviter de trop serrer | Par installation |
| Tests de performances | Effectuer des tests de vide et de pression pour vérifier l'intégrité | Après l'installation et pendant la maintenance |
| Inspection visuelle | Rechercher des signes d'usure, de fissures ou de déformations | Mensuel/trimestriel |
| Nettoyage | Nettoyer les soufflets pour éviter la contamination et l'accumulation | Au besoin |
| Lubrification | Assurer une lubrification adéquate pour un fonctionnement en douceur | Selon les instructions du fabricant |
Conclusion
Choisir le soufflet adapté à votre application est crucial pour l'efficacité et la durabilité du système. L'évaluation de vos besoins spécifiques, qu'ils soient liés à la température, à la pression, au mouvement ou aux conditions environnementales, aide à sélectionner les matériaux et les conceptions pour une fiabilité à long terme. Collaborer avec des fabricants expérimentés vous garantit de faire le meilleur choix pour votre système.
YDCT propose des soufflets de haute qualité qui répondent aux normes de l'industrie. Leurs produits offrent des performances supérieures dans les environnements difficiles, garantissant une longévité et un entretien minimal. Que vous ayez besoin de soufflets pour des applications médicales, automobiles ou industrielles, les produits YDCT offrent une valeur exceptionnelle.
FAQ
Q : Que sont les soufflets et comment fonctionnent-ils dans différentes applications ?
R : Les soufflets sont des composants flexibles qui se dilatent, se contractent ou se plient pour absorber les mouvements ou assurer l'étanchéité. Ils sont utilisés dans diverses industries comme le médical, l’automobile et l’aérospatiale pour gérer la pression, les mouvements et les vibrations.
Q : Comment choisir le soufflet adapté à mon système ?
R : Pour choisir le bon soufflet, tenez compte de facteurs tels que la température, la pression, les types de mouvements et les conditions environnementales. Les associer aux matériaux et à la conception appropriés garantit des performances optimales.
Q : Pourquoi les soufflets en PTFE sont-ils un bon choix pour les industries chimiques ?
R : Les soufflets en PTFE offrent une excellente résistance chimique et des propriétés antiadhésives, ce qui les rend idéaux pour les environnements chimiques où la contamination doit être minimisée et où la fiabilité est essentielle.
Q : Quel est le rôle du contrôle qualité dans la fabrication des soufflets ?
R : Le contrôle qualité garantit que les soufflets répondent aux normes de conception et de performance nécessaires. Il comprend des tests d’intégrité, de flexibilité et de qualité des soudures pour garantir la fiabilité des matériaux.
Q : Comment le choix des matériaux affecte-t-il les performances du soufflet ?
R : La sélection des matériaux affecte la durabilité, la flexibilité et la résistance à la pression, à la température et aux contraintes environnementales. Par exemple, l'Inconel est utilisé pour les environnements à haute température, tandis que le PTFE est préféré pour la résistance chimique.
Q : Comment entretenir les soufflets pour une durée de vie maximale ?
R : Une inspection, un nettoyage et une installation corrects réguliers sont essentiels pour prolonger la durée de vie du soufflet. Suivez les directives d'entretien du fabricant pour éviter l'usure et les pannes prématurées.
