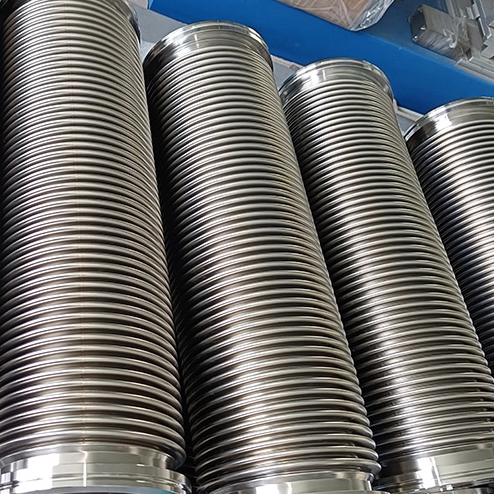

| Les tuyaux flexibles à soufflet à bride KF sont largement utilisés dans les systèmes de canalisations sous vide poussé où des connexions flexibles et étanches sont nécessaires. Chaque tuyau est construit en acier inoxydable à paroi mince avec des ondulations en spirale ou annulaires, offrant une excellente flexibilité et une excellente absorption des vibrations. Ils servent de lien crucial entre les composants du vide, permettant une installation, un démontage et un réglage faciles du système sans outils ni boulons. YDCT fournit une gamme complète de soufflets à vide en acier inoxydable conformes aux normes KF, ISO et CF. Le tuyau à bride KF est conçu pour absorber les décalages de position, réduire la transmission des vibrations et gérer les mouvements statiques et dynamiques dans des conditions de vide ou de gaz propre. | |||||||||
Articles standards et en stock
Nos tuyaux flexibles KF standards couvrent les tailles KF10 à KF50, disponibles dans des longueurs standard allant de 100 mm à 2 000 mm. Chaque tuyau est livré avec :
Brides KF (acier inoxydable 304/316L) soudées aux deux extrémités.
Taux de fuite ≤ 5×10⁻⁹ Pa·m³/s, testé à l'hélium.
Durée de vie en flexion supérieure à 10 000 cycles, selon les conditions d'installation.
Température de fonctionnement : −196°C à +450°C.
Nous essayons de garder les articles standards en stock pour une livraison rapide, mais les commandes de gros volumes ou de longueurs spécifiques nécessitent généralement un délai de production court.
Étant donné que les soufflets sont à paroi mince, une flexion ou une torsion excessive peut réduire leur durée de vie, ce qu'il faut garder à l'esprit lors de l'installation.
En tant que fabricant expérimenté de soufflets métalliques, nous avons passé des années à travailler sur la manière de rendre les soufflets à vide plus fiables et plus faciles à intégrer dans différents systèmes.
Nous prêtons attention aux aspects pratiques, au comportement du matériau sous contrainte, à la tenue de la soudure dans le temps et à l'étanchéité lorsque le système fonctionne en continu.
Options de personnalisation et pince
Vous pouvez choisir parmi :
Longueurs personnalisées ou combinaisons de brides (KF–KF, KF–ISO, KF–CF)
Options de matériaux : SS304, SS316L ou tube soudé à paroi mince
Type de tresse : simple, double ou aucune
Soudage et traitement de surface : recuit sous vide, poli ou passivé

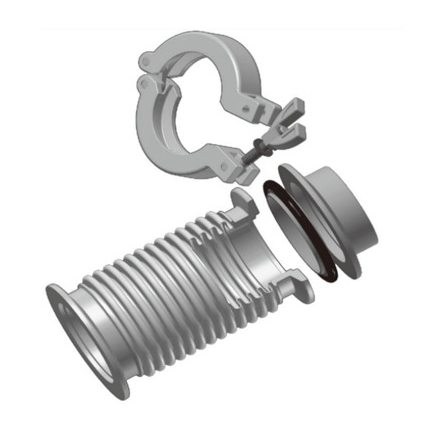

Chaque tuyau peut être associé aux colliers KF et aux anneaux de centrage correspondants (avec joint torique) pour un assemblage complet.
Nous vous recommandons de commander le tuyau avec des colliers pour garantir la compatibilité.
| Accessoire | Description | Remarques |
|---|---|---|

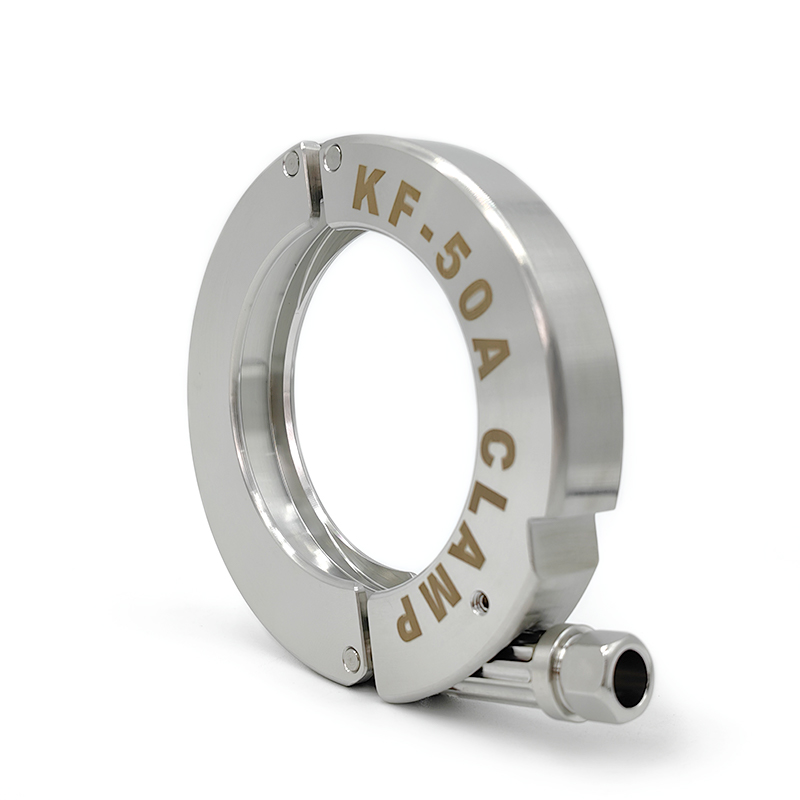

| Pince KF | Pince rapide en aluminium ou en acier inoxydable | Marche/arrêt facile, aucun outil requis |
| Bague de centrage | Acier inoxydable + joint torique Viton / NBR | Utilisé entre les brides pour une étanchéité parfaite |
| Jeu de brides | Collier + Anneau + Extrémités de Tuyau | Généralement fourni en un seul ensemble |
FAQ :
Q : Puis-je utiliser mes propres pinces KF ?
Oui, tant qu'ils répondent aux normes dimensionnelles ISO-KF, ils conviendront. Vérifiez simplement la compatibilité du matériau du joint torique avec votre type de gaz ou votre plage de température.
Q : Ces tuyaux peuvent-ils supporter la pression ?
Ils sont principalement destinés au service sous vide, mais ils peuvent gérer une pression positive limitée en fonction de la configuration de la tresse et de l'épaisseur de la paroi.
Applications/industries desservies
Vous verrez des soufflets flexibles KF dans presque tous les domaines liés au vide. Ils sont utilisés pour connecter des chambres, des pompes et des jauges tout en permettant l'absorption ou le mouvement des vibrations.
Les industries courantes comprennent :
Systèmes de dépôt sous vide de semi-conducteurs et de couches minces
Instruments analytiques et équipements de R&D
Production de modules photovoltaïques et solaires
Lignes de vide médicales et pharmaceutiques
Installations d'essais pour l'aérospatiale et la défense
Fours d'optique de précision, de revêtement et sous vide
Bien que le tuyau soit fiable pour la plupart des applications d'aspiration propre, il n'est pas idéal pour les gaz corrosifs ou les installations mécaniques porteuses. Si vous n'êtes pas sûr, contactez-nous : nous pouvons vous aider à trouver le bon type de tuyau et le bon raccordement.
| Article | Tube ondulé standard Tube | ondulé à vide poussé |
|---|---|---|
| Épaisseur | 0,28 mm | 0,2 mm (KF16/KF25) / 0,25 mm (KF40/KF50) |
| Type d'ondulation | Irrégulier | Type annulaire |
| Pas | Irrégulier | 5 / 6,5 / 8 / 9 |
| Processus de soudage | Soudeur domestique, soudage manuel, décoloration par oxydation | Procédé de soudage sous vide, cordon de soudure lisse |
| Matériel | Acier inoxydable | Acier inoxydable 304 |
| Diamètre extérieur | Irrégulier | 26 / 34 / 53 / 64 |
| Diamètre de serrage | 30, 40, 55, 75 mm | 30, 40, 55, 75 mm |
| Vide ultime | ≥ 5 Pa | 1 × 10⁻⁹ Pa (0,000000001 Pa) |
| Taux de fuite | Vide grossier (irrégulier) | ≤ 5×10⁻¹⁰ Pa·m³/s |
| Flexibilité | Relativement dur, peut être légèrement plié | Doux, flexible, extensible, compressible |
| Applications | Pompe à vide domestique, pompe à anneau d'eau, générateur de vide, conduite d'échappement de gaz | Pompes combinées, pompes moléculaires, pompes à diffusion, pompes de surpression mécaniques, fours à vide |
Le processus de fabrication du soufflet est techniquement exigeant. Des tests de fuite à l'hélium sont nécessaires pour vérifier la qualité.
Des facteurs tels que le procédé de soudage, la qualité de l'acier inoxydable, l'épaisseur de la paroi, le pas d'ondulation et la fatigue du métal affectent tous l'étanchéité au vide et la flexibilité. Veuillez sélectionner le modèle approprié en fonction des exigences de votre application.
