Dans un système d'échappement, le coupleur flexible d'échappement n'est souvent pas la pièce que vous regardez en premier. Vous pouvez prêter plus d'attention au diamètre du tuyau, à la conception du silencieux ou à la question de savoir si le matériau est en acier inoxydable. Mais en utilisation réelle, de nombreuses pannes précoces d’échappement commencent en fait à partir de cette petite section flexible.
Si vous comparez différents produits de coupleurs flexibles d'échappement , ou si vous hésitez entre plusieurs pages de produits d'apparence similaire avec des prix proches, cet article n'est pas écrit pour vous dire laquelle est « la meilleure ». Il est rédigé pour vous aider à comprendre quels choix affecteront directement la durée de vie de l'ensemble du système d'échappement.
Pourquoi le coupleur flexible d'échappement affecte la durée de vie globale du système d'échappement
Un coupleur flexible d'échappement n'est pas seulement utilisé pour connecter deux tuyaux. Son véritable rôle dans le système ressemble davantage à un tampon à long terme. Pendant le fonctionnement du véhicule, un échappement à coupleur flexible est toujours soumis à trois types de charges : vibrations continues du moteur, dilatation et contraction thermiques causées par le chauffage et le refroidissement, et petit désalignement par rapport aux tolérances d'installation. Chacun d’entre eux n’a peut-être pas l’air sérieux, mais ils travaillent ensemble encore et encore au fil du temps.
Lorsque le coupleur flexible d'échappement ne peut pas absorber correctement ces mouvements, la contrainte se déplace vers des pièces plus rigides, telles que les soudures des brides, les faces d'étanchéité des joints ou même le tuyau d'échappement lui-même. De nombreux problèmes qui ressemblent à des « fuites de bride » ou à des « soudures fissurées » sont en réalité causés par une mauvaise sélection d'échappement d'accouplement flexible.
Type de structure - La vraie différence entre les coupleurs flexibles d'échappement
Lors de la sélection d'un coupleur flexible d'échappement, la structure décide souvent de la durée de vie avant le matériau. Les conceptions courantes de couplage d'échappement flexible peuvent être grossièrement divisées en deux types.

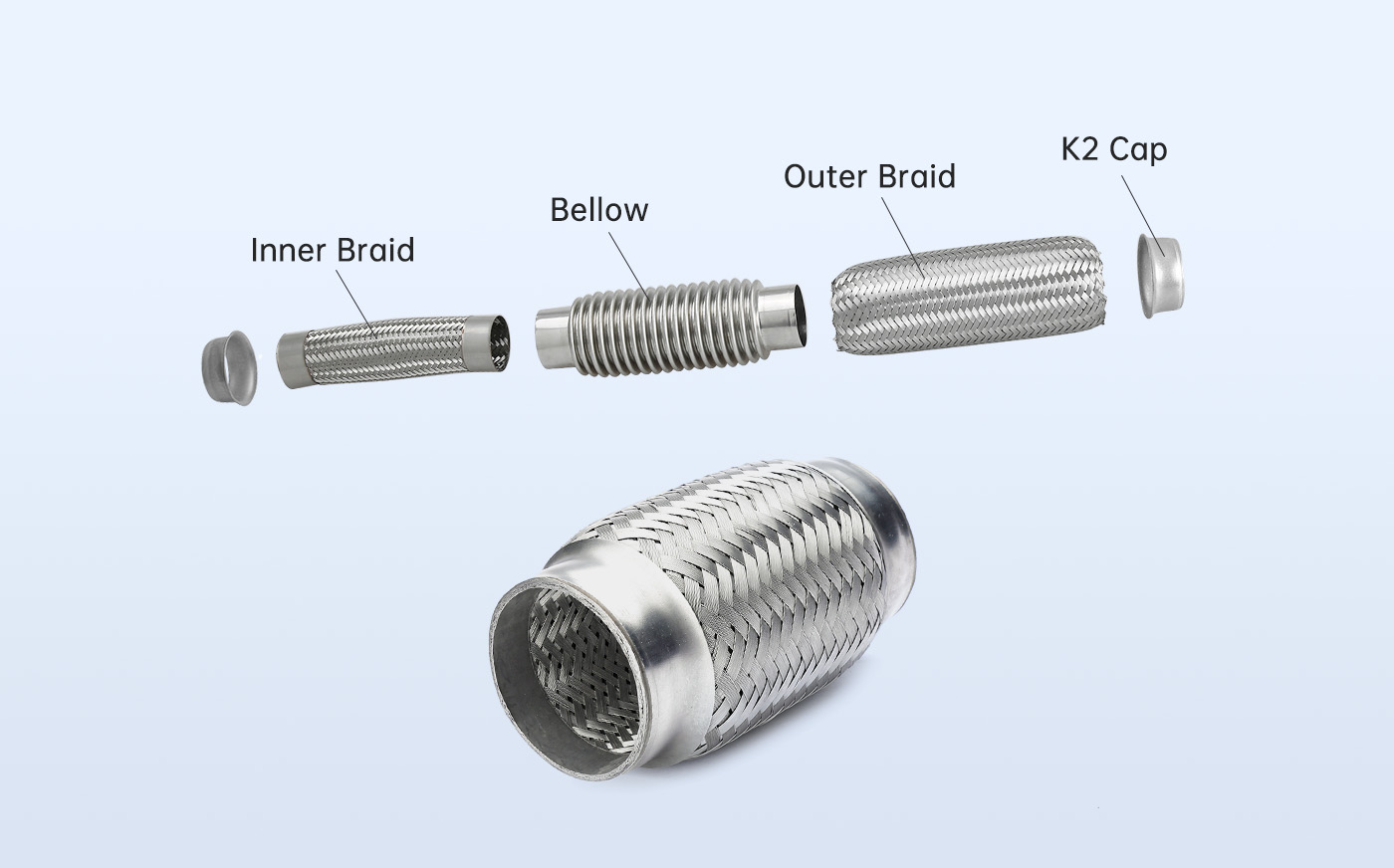

Coupleur flexible d'échappement à tresse intérieure
Un coupleur flexible d'échappement à tresse interne utilise une couche tressée à l'intérieur du soufflet pour améliorer l'absorption des vibrations. Cette structure est respectueuse des vibrations du moteur et contribue à réduire le transfert des vibrations vers le système d'échappement en aval. Pour les voitures particulières avec des arrêts et des départs fréquents et des moteurs à aspiration naturelle, l'échappement à couplage flexible à tresse intérieure offre généralement des performances stables à long terme. Cependant, sa résistance aux très hautes températures et pressions est limitée. En cas d'utilisation en dehors de sa plage de conception, la durée de vie diminuera nettement.

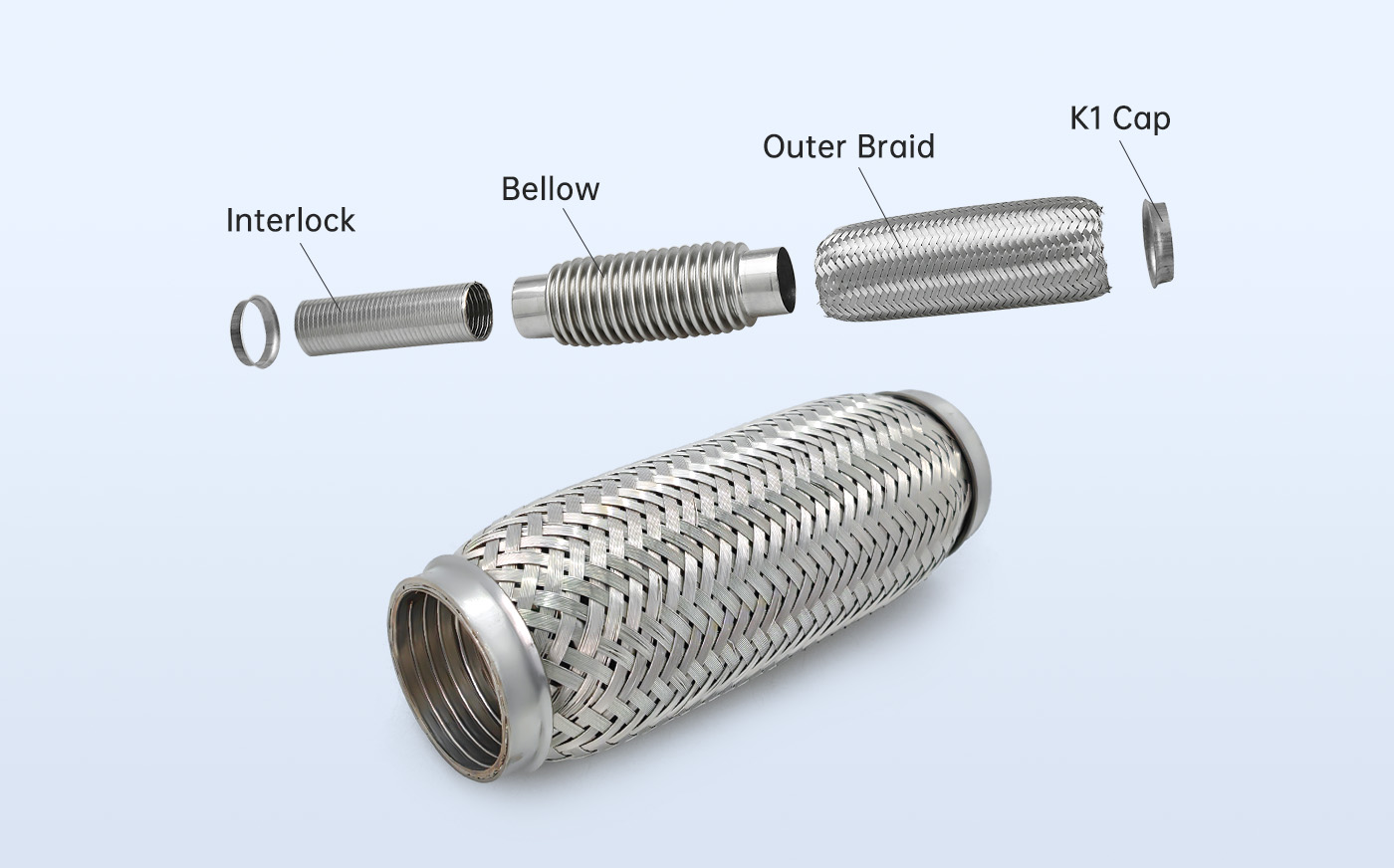

Coupleur flexible d'échappement à verrouillage
La structure Interlock utilise une couche de verrouillage métallique pour gérer le flux d'échappement chaud et à grande vitesse. Par rapport à la tresse intérieure, elle présente une meilleure résistance aux températures et pressions élevées, ainsi qu'une restriction plus faible du débit d'échappement. Ce type de coupleur flexible d'échappement est plus courant sur les véhicules turbocompressés, les moteurs diesel ou les applications lourdes. Mais plus fort ne signifie pas toujours plus adapté. Dans les systèmes où le contrôle des vibrations est plus important, une structure trop rigide peut augmenter la fatigue des autres pièces.
Pourquoi l'inadéquation des structures cause plus de problèmes que le choix des matériaux
De nombreuses défaillances ne sont pas causées par un matériau faible, mais par une mauvaise adaptation. L'utilisation d'une structure à haute température dans un système axé sur les vibrations, ou l'utilisation d'une structure souple dans un système à haute pression, forcera le coupleur flexible d'échappement à fonctionner en dehors de son état normal, entraînant une défaillance précoce.

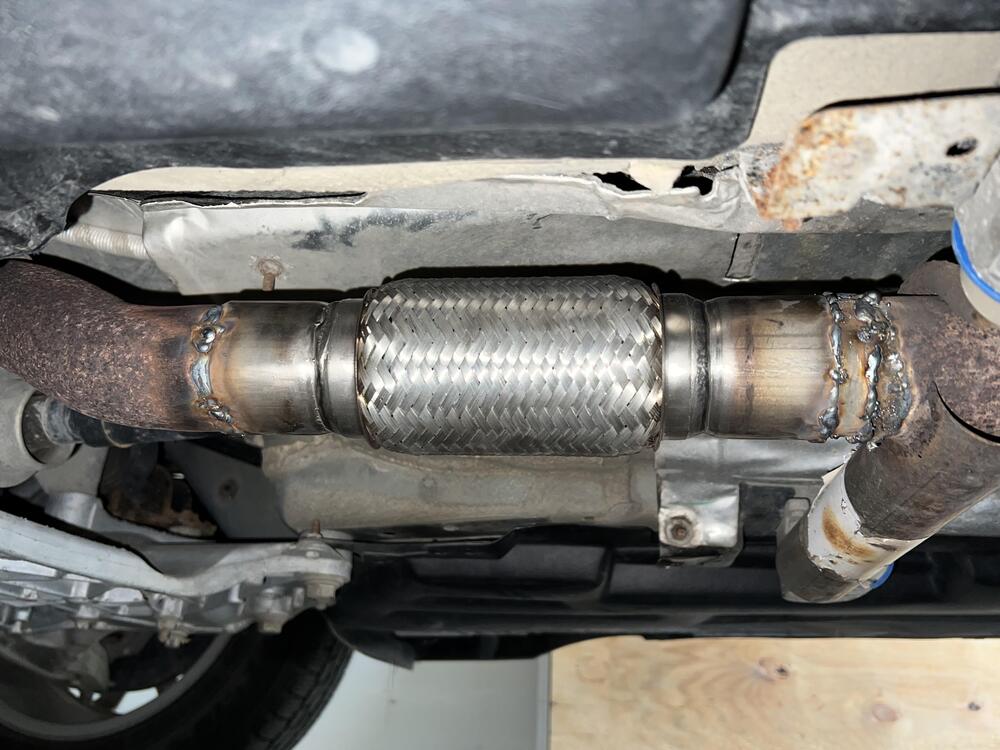

Taille et spécifications – Comment choisir le bon diamètre
Lors de la recherche de produits, 2,5 coupleurs flexibles d'échappement et 3 coupleurs flexibles d'échappement sont les mots-clés les plus courants. Ces deux tailles couvrent la plupart des voitures particulières et des camions légers. Mais pour un projet, il ne faut pas seulement penser au diamètre.
Coupleur flexible d'échappement de 2,5 pouces : le choix standard
Le coupleur de 2,5 pouces est le « cheval de bataille » de l'industrie. Il est utilisé dans des millions de véhicules.
Performance stable : cette taille a un design très mature. Il offre un bon équilibre entre flexibilité et force.
Application : Idéal pour les moteurs de 2,0 L à 3,0 L.
Conseil du fabricant : même s'il s'agit d'une pièce standard, nous vous suggérons de vérifier la longueur totale. Si le moteur vibre beaucoup, un coupleur légèrement plus long de 2,5 pouces peut aider à absorber plus de mouvement et à protéger les points de soudure.
Coupleur flexible d'échappement de 3 pouces : pour les besoins à haut débit
La version 3 pouces est généralement destinée aux voitures de performance ou aux camions diesel.
Débit plus élevé : il laisse passer plus de gaz d’échappement, ce qui est bon pour les moteurs turbo.
Résistance structurelle : étant donné que le tuyau de 3 pouces est plus large et plus lourd, le coupleur flexible doit être suffisamment solide pour supporter le poids.
Conseil de sélection : Pour les systèmes de 3 pouces, l'utilisation d'un Interlock (paroi intérieure en spirale) est souvent préférable à une simple tresse. Il aide le flux des gaz d’échappement à être plus fluide et sans turbulence.
Les plages de diamètres intérieurs courantes utilisées dans la pratique comprennent :
ID nominal (pouces) | Équivalent métrique (mm) | Diamètre extérieur (environ) | Application typique et capacité de débit | Conseil d'installation recommandé |
1 3/4 ' | 45 mm | 48-50mm | Voitures compactes : moteurs de 1,0 L à 1,4 L. Faible débit. | Garantit un accrochage minimal pour éviter le glissement. |
2 ' | 51 millimètres | 54-57mm | Berlines économiques : La norme pour les moteurs atmosphériques de 1,6 L à 2,0 L. | Vérifiez le dégagement près du carter d'huile. |
2 1/4 ' | 57 millimètres | 60-63 millimètres | SUV/berlines de taille moyenne : courants dans les moteurs de 2,4 L ou les configurations à double échappement. | Idéal pour équilibrer la contre-pression et le débit. |
2 1/2 ' | 63 millimètres | 67-70mm | Passager standard et V6 : taille très demandée pour les moteurs de 3,0 L et plus. | Meilleure vente : taille de remplacement la plus courante. |
3 ' | 76 mm | 80-83mm | Performances et camions légers : moteurs turbocompressés et échappements sport V8. | Utilisez la structure Interlock pour les applications turbo à haute température. |
3 1/2 ' | 89 millimètres | 93-96 millimètres | Pickups diesel : sections de descente initiales pour moteurs diesel 5,9 L/6,7 L. | Nécessite un support robuste à double tresse. |
4 ' | 102 millimètres | 106-110 millimètres | Camions commerciaux : systèmes d'échappement industriels et semi-remorques robustes. | Garantit une pénétration de soudure de haute qualité sur des brides épaisses. |
Conseil de pro : Mesurer pour le remplacement Ne vous contentez pas de mesurer le tuyau flexible lui-même ! Pour obtenir l'ajustement parfait, mesurez le diamètre extérieur (OD) de votre tuyau d'échappement existant. Le diamètre intérieur (ID) du coupleur flexible doit correspondre au diamètre extérieur de votre tuyau d'échappement pour un ajustement « à enfiler » ou « soudé bout à bout » sans couture. Prévoyez toujours 1/2 pouce de longueur supplémentaire pour le dégagement de soudage.
Méthode de connexion du coupleur flexible d'échappement - Options de soudage, de bride et sans soudure
Dans les cas de réparation et de modification, le tuyau de réparation d'échappement à raccord flexible à bride est un terme de recherche très courant. Cela signifie généralement que le système a déjà des problèmes.
La vraie limite des tuyaux de réparation de brides
Une bride facilite l'alignement et l'étanchéité, mais elle ne remplace pas la fonction de vibration d'un coupleur flexible d'échappement. Si la cause première est une vibration ou un mouvement thermique, l’ajout d’une bride seule ne fait généralement que retarder le problème.

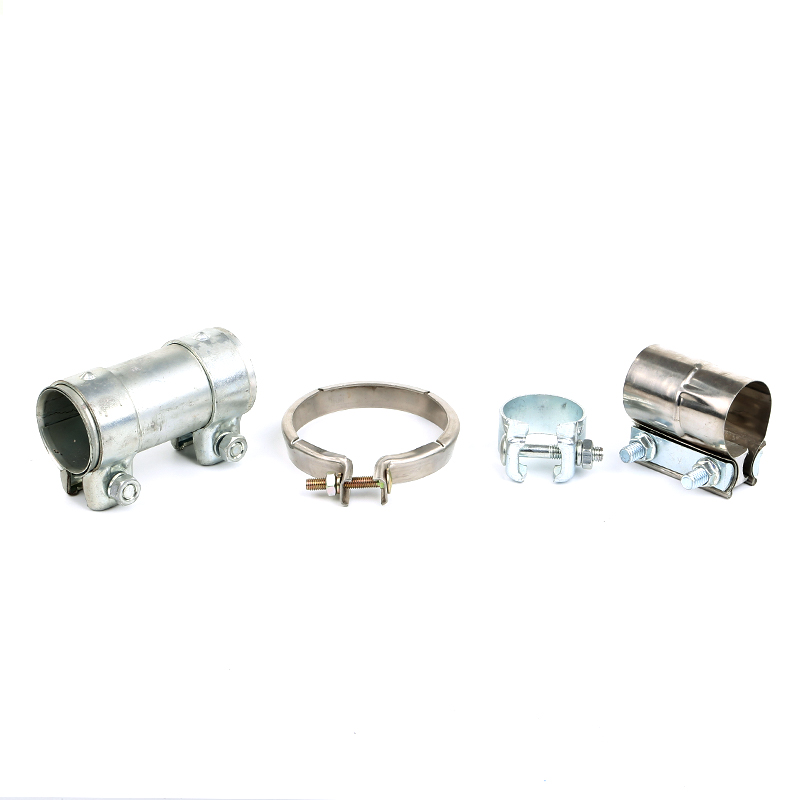

Coupleur flexible d'échappement à pince ou à souder
Les solutions à pince sont faciles à installer et conviennent lorsque le soudage n'est pas possible. Cependant, sous l’effet de vibrations prolongées, les joints serrés sont plus susceptibles de se desserrer.
L'échappement à accouplement flexible soudé offre une structure continue et un meilleur transfert de charge, mais la qualité du soudage devient critique. Une mauvaise soudure peut créer des points faibles au lieu de résoudre les problèmes.
Modes de défaillance courants du coupleur flexible d’échappement
Dans de nombreux cas, un coupleur flexible d'échappement ne tombe pas en panne au milieu du soufflet, mais commence au niveau de la zone de soudure.
Zone affectée par la chaleur (ZAT) autour des soudures
Par exemple, avec l’acier inoxydable 304, si l’apport de chaleur du soudage n’est pas bien contrôlé, une précipitation de carbure peut apparaître dans la zone affectée thermiquement. Ces zones peuvent sembler belles au début, mais sous l’effet des vibrations et des cycles thermiques, de petites fissures peuvent se développer lentement.
Désalignement et étirement excessif
Si un échappement à coupleur flexible est déjà sous décalage ou sous tension lors de l'installation, sa durée de vie effective sera beaucoup plus courte. De nombreuses pannes « utilisées seulement quelques mois » proviennent des conditions d’installation.
OEM vs marché secondaire de performance robuste
L'accouplement flexible d'échappement OEM est généralement conçu pour une durée de vie prévisible dans des conditions définies, avec des choix de structure conservateurs. Lorsque vous choisissez un accouplement flexible d'échappement, vous devez choisir entre des pièces standard de style OEM et des mises à niveau robustes du marché secondaire.
Pièces de rechange OEM : nous produisons une large gamme de composants de coupleurs flexibles d'échappement standard conçus pour correspondre parfaitement aux spécifications d'origine du véhicule. Il s'agit du meilleur choix pour les réparations standard où vous souhaitez le même ajustement et la même sensation que la pièce d'usine.
Options de performances robustes : pour les environnements plus difficiles, comme les moteurs turbo ou les camions lourds, nos coupleurs robustes peuvent supporter des températures plus élevées et des vibrations plus fortes. Cependant, ils sont souvent « plus rigides ». Notre équipe peut vous aider à décider si une mise à niveau est nécessaire pour votre application spécifique.

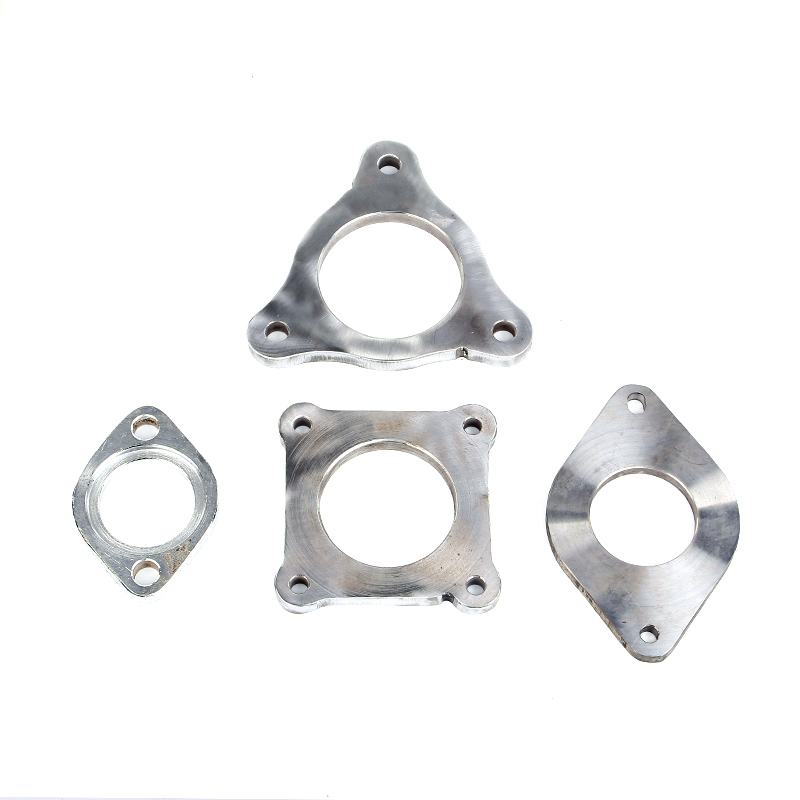

Tuyau de réparation d'échappement à couplage flexible à bride : L'une de nos solutions les plus populaires est le tuyau de réparation d'échappement à couplage flexible à bride. Au lieu d'un simple tube à souder, ceux-ci sont livrés avec des brides de haute qualité déjà fixées.
Installation facile : ils sont parfaits pour des réparations rapides : il suffit de les boulonner.
Personnalisation : Nous avons différents modèles de brides en stock. Si vous avez une exigence spécifique, nous pouvons personnaliser l'accouplement flexible à bride en fonction de vos dessins ou d'échantillons OEM.

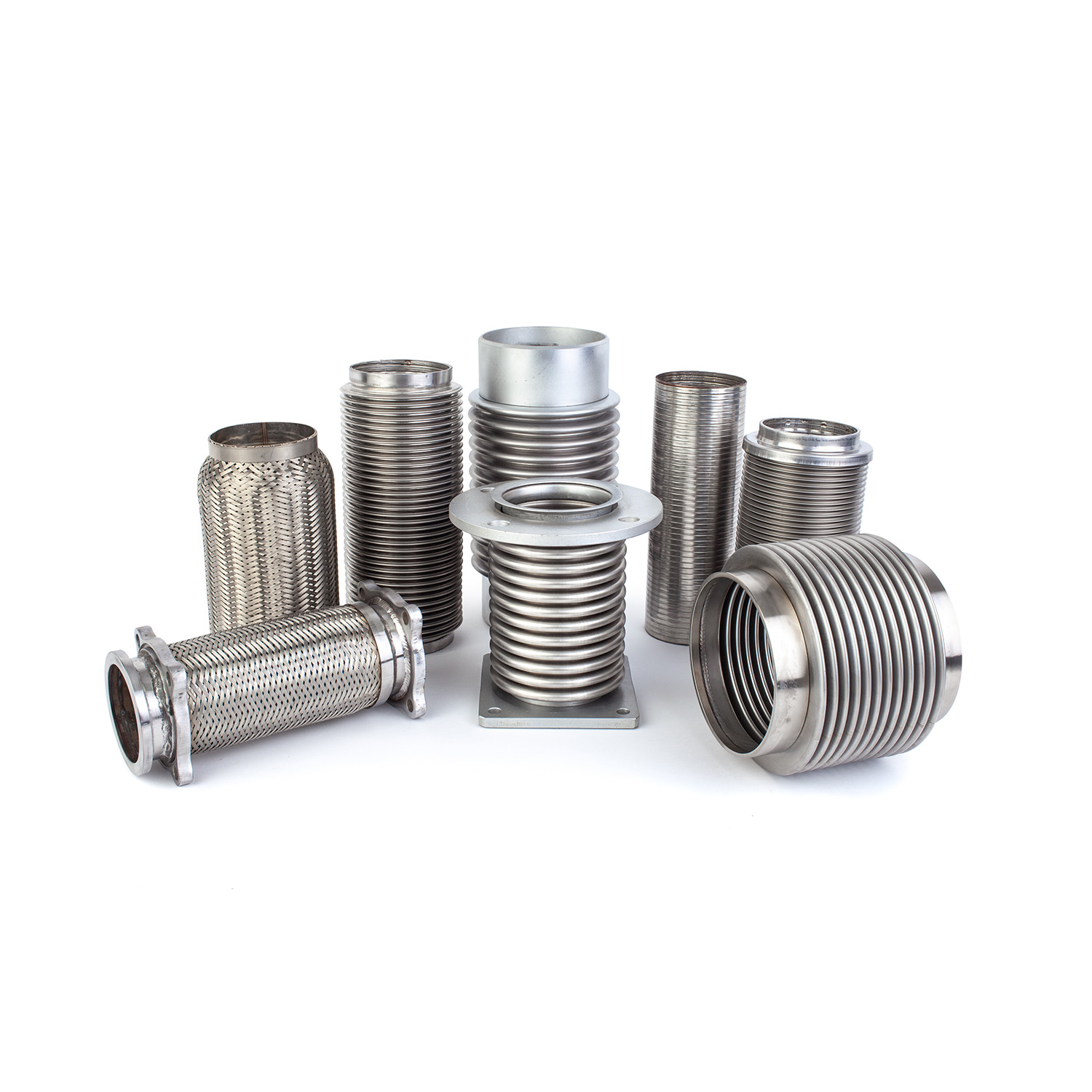

Que vous ayez besoin d'un simple tuyau d'échappement à coupleur flexible pour une voiture de tourisme ou d'un assemblage à bride sur mesure pour un usage industriel, la clé est de choisir la pièce qui correspond aux conditions de travail réelles du système.
Logique de sélection rapide
Face à une application réelle, commencez par comprendre les conditions de fonctionnement telles que les vibrations, la température et la pression. Choisissez ensuite le type de structure et confirmez enfin la taille et la méthode de connexion. Ce processus conduit généralement à un coupleur flexible d'échappement plus fiable que le choix uniquement en fonction du prix.
FAQ : questions courantes sur le coupleur flexible d'échappement
Q : Combien de temps un coupleur flexible d'échappement de haute qualité doit-il durer ?
Un coupleur flexible d'échappement standard devrait durer entre 50 000 et 100 000 miles dans des conditions normales. Cependant, si vos supports moteur sont usés ou si vous conduisez sur des routes salées (provoquant de la rouille), l'échappement du raccord flexible peut tomber en panne plus tôt. Une inspection régulière de la suie (marques noires) ou des tresses effilochées est recommandée.
Q : Puis-je utiliser un coupleur flexible d'échappement 2,5 sur un tuyau de 2,25 pouces ?
Ce n'est pas recommandé. Bien que vous puissiez le souder, l'écart de taille créera des turbulences et une contre-pression à l'intérieur du raccord flexible d'échappement. Cela peut réduire l’efficacité du moteur. Essayez toujours de faire correspondre le diamètre intérieur du coupleur flexible d'échappement au diamètre extérieur de votre tuyau pour un écoulement fluide.
Q : Un coupleur flexible d'échappement en acier inoxydable est-il meilleur que l'acier galvanisé ?
Oui. Le coupleur flexible d'échappement en acier inoxydable (en particulier SS304) offre une bien meilleure résistance à la chaleur et à la corrosion. L'acier galvanisé est moins cher mais rouillera rapidement près des soudures, entraînant des fuites d'échappement. Pour tout véhicule utilisé dans des climats humides ou enneigés, l’acier inoxydable est le choix professionnel.
Q : Quelle est la principale cause de défaillance du tuyau d’échappement du coupleur flexible ?
La cause la plus courante n’est pas la pièce elle-même, mais un mouvement excessif du moteur. Si vos supports de moteur sont mous, le tuyau d'échappement du coupleur flexible doit trop se plier et finit par fissurer le soufflet interne. Une autre cause fréquente est une mauvaise soudure lors de l'installation, qui crée des points « fragiles ».
Conclusion : la valeur réside dans la durée de vie
Un coupleur flexible d'échappement est une petite pièce, mais il a un gros travail. Son prix est bas, mais le coût de la main d’œuvre pour le remplacer est élevé. Choisir les bonnes spécifications techniques, plutôt que le prix le moins cher, évite les réparations répétées et les temps d'arrêt supplémentaires. Lorsque vous considérez le choix comme une décision technique, vous garantissez la santé à long terme de l’ensemble du système d’échappement.
