Pourquoi les pinces sont importantes dans le système d'échappement
Dans notre article principal sur les composants d'échappement automobile , nous avons exploré la structure et la fonction plus larges des systèmes d'échappement. Cet article de suivi s'appuie sur cette fondation en jetant un aperçu plus approfondi des pinces et des connecteurs qui gardent les systèmes d'échappement ensemble - des composants de petite taille mais essentiels en performances. Des pinces de base en U-Bolt aux assemblages de précision en V-Band, la compréhension de leur application permet d'assurer la durabilité, l'efficacité et la conformité avec différentes exigences de véhicules.
Les pinces sont plus que des connecteurs. Ils font partie de la fiabilité du système: les fuites de prévention, garantissant un alignement approprié et s'adapter à l'expansion thermique. Pour les fabricants et les acheteurs B2B impliqués dans l'assemblage ou la modernisation des systèmes d'échappement, comprendre comment choisir le bon pince d'échappement est la clé des performances à long terme.

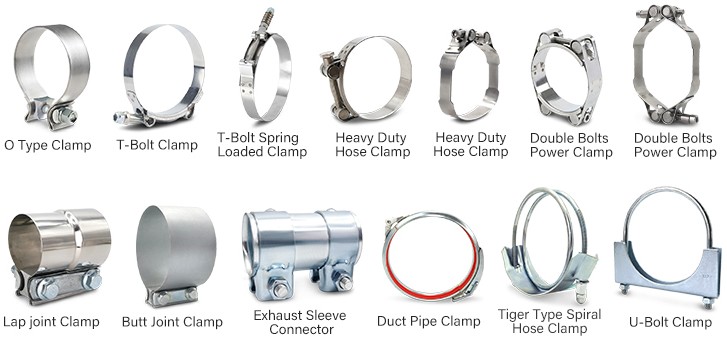

Crampes en U-Bolt: Simple et polyvalent
Les pinces en U-Bolt restent l'une des attaches les plus couramment utilisées pour rejoindre les tubes d'échappement, en particulier pour les réparations au niveau du champ ou les modifications du marché secondaire. Ils sont simples à installer, rentables et compatibles avec les tuyaux en diamètre standard. Cependant, ils peuvent être trop compressifs sur des tuyaux plus minces et peuvent éventuellement desserrer en vibration s'ils ne sont pas correctement inférieurs. Pour les applications où les correctifs rapides sont acceptables ou où l'inspection de routine est réalisable, les pinces en U-boulange offrent une valeur pratique.
Craignes de boulon en T: résistance améliorée pour les conditions exigeantes
Pour des besoins plus robustes, en particulier dans les flottes commerciales, les véhicules de performance ou les équipements industriels - les pinces de bande à boulon sont un choix plus sûr. Ces pinces larges distribuent la pression plus uniformément à travers l'articulation et sont mieux adaptées aux environnements à vibration élevée. Si votre application implique des véhicules diesel, des lignes d'échappement des générateurs ou tout cas d'utilisation avec des diamètres de tuyaux plus grands, envisagez de spécifier un pince en t boulon en T fait de l'acier inoxydable . Il aide à prévenir la rouille tout en garantissant la longévité.
Cradions en bande en V: précision et facilité de service
Ensuite, il y a la pince en bande en V: une option de haute précision et réutilisable souvent observée dans les assemblages de moteur à sport automobile ou turbocompressés. Les pinces en bande en V permettent un démontage rapide et créent un joint propre et cohérent entre les tubes à bride. En raison de leur précision et de leur conception à profil bas, ils sont idéaux dans les systèmes où l'espace est limité, ou l'échappement fait partie d'un assemblage modulaire. Du point de vue des achats, ce type de pince mérite d'être considéré lors de la conception de systèmes qui nécessitent un service ou un réglage futur.
Pinces pour tuyaux flexibles et tuyaux tressés
Bien que ces types de pinces diffèrent par le coût et les performances, le choix est également fortement influencé par les composants environnants. Par exemple, l'installation d'un tuyau flexible en acier inoxydable tressé - souvent recouvert de nos pages de tuyaux flexibles d'échappement - requise non seulement une serrage fort mais qui n'endommagera pas la tresse ou ne provoquera une fatigue précoce de l'articulation. De nombreux installateurs choisissent une pince à bande avec des bords arrondis et appliquent une couche de scellant à haut tempête pour éviter les fuites.
Prampes universelles vs personnalisées: correspondant au travail à la solution
Le débat entre les pinces universelles et personnalisées se résume souvent à la portée et à la cohérence du projet. Les pinces d'échappement universelles sont disponibles en diamètres standard (comme 2 ', 2.5 ' ou 3 ') et sont idéaux pour les réparations ou les installations de volume où les coûts et le temps sont un facteur. Les pinces personnalisées, en revanche, sont souvent demandées par les clients OEM qui ont besoin de supports soudés pour spécifier les véhicules. comme les matériaux eux-mêmes.
Considérations pratiques pour les installateurs
Lors de l'intégration des pinces dans un ensemble d'échappement, les installateurs doivent toujours vérifier l'épaisseur de la paroi du tuyau et l'état de surface. Une bonne pince ne peut fonctionner que si les surfaces d'accouplement sont propres, rondes et correctement alignées. Les brides de soudage ou les talons de connecteur qui sont légèrement hors angle peuvent créer une contrainte à la pince, conduisant à des relâches ou à des fuites sous cyclisme. Lorsque l'alignement exact est difficile, les pinces avec des cous étendus ou des sections flexibles peuvent fournir la compensation nécessaire.
Caractéristiques spécialisées pour les environnements difficiles
Certaines solutions de pince sont également conçues avec la longévité à l'esprit. Par exemple, les pinces de bande avec des doublures anti-vibration sont préférées dans les systèmes d'échappement en bus ou en camion qui subissent des cycles à longue durée. D'autres incluent des billes d'étanchéité ou des joints intégrés pour une résistance à l'amélioration des fuites, en particulier lors de la modernisation des équipements d'émissions tels que des filtres à particules ou des convertisseurs catalytiques.
Perspective d'ingénierie: la pince dans la situation dans son ensemble
Pour les entreprises qui envisagent des achats à grande échelle ou la fabrication de contrats, il est essentiel d'examiner les pinces non seulement comme des articles d'inventaire, mais dans le cadre du plus grand système mécanique. Une pince mal choisie ou mal installée peut entraîner un bruit de vibration, des fuites d'échappement ou même une perte de performances du moteur. Cela est particulièrement vrai dans les systèmes exposés à une flexion constante ou à une expansion thermique, comme celles incorporant de longues articulations flexibles tressées.
Dans des environnements à enjeux élevés comme l'échappement diesel industriel ou la propulsion marine, nous recommandons souvent des pinces qui subissent des tests de vibration et de corrosion. Bien que le prix soit plus élevé, la réduction de l'entretien et des temps d'arrêt plus que compense le coût. Ces types de pinces sont souvent jumelés avec des brides apparentes à CNC et des assemblages entièrement soudés pour assurer un mouvement zéro sous charge.
Meilleures pratiques pour l'installation de la pince
Chaque choix de pince devrait finalement correspondre au cycle de service attendu, à la compétence d'installation et au matériel environnant. Dans les zones conjointes flexibles, utilisez des pinces qui peuvent accueillir à la fois le mouvement axial et la flexion de rotation. Pour les connexions de tuyaux rigides, hiérarchisez la résistance à l'étanchéité et les caractéristiques anti-localisation.
Une installation appropriée est également importante. Lors de l'installation de Bolts en U, une clé à couple doit être utilisée pour éviter les tuyaux de surchauffe. Les pinces de bande doivent avoir des surfaces d'accouplement propres et même un couple sur la largeur. Pour les pinces en bande en V, un bon alignement des faces de bride est essentiel, et nous vous recommandons de vérifier la rondeur de la bride avec un indicateur de cadran.
Questions fréquemment posées (FAQ)
Q: Puis-je réutiliser les pinces d'échappement après le retrait?
R: Cela dépend du type de pince. Les pinces en bande en V et certaines pinces de bande sont réutilisables si elles sont intactes. Les pinces en U-Bolt ont tendance à se déformer et sont mieux remplacées.
Q: Quelle taille de pince dois-je utiliser pour un tuyau flexible de 2,5 pouces?
R: Une bande de 2,5 pouces ou un pince en t boulon en T est généralement recommandée. Mesurez toujours le diamètre extérieur du tuyau et faites correspondre la pince en conséquence.
Q: Dois-je utiliser un scellant avec des pinces d'échappement?
R: Pour les joints sensibles à la fuite, en particulier dans les tuyaux flexibles, l'utilisation d'un scellant d'échappement à haute température est une bonne précaution.
Q: Quelle est la différence entre une pince à bande et une pince en t boulon en T?
R: Les pinces de bande appliquent une pression uniforme et sont souvent plus faciles sur les surfaces des tuyaux. Les pinces en T-Bolt offrent une force de serrage plus élevée et sont idéales pour les applications robustes ou à haute pression.
Q: Les pinces personnalisées en valent-elles le coût?
R: Pour les applications OEM ou les installations dans des environnements difficiles, les pinces personnalisées peuvent améliorer la durabilité et la compatibilité du système, réduisant souvent la maintenance à long terme.
Réflexions finales
Bien que les pinces puissent sembler simples, elles sont au cœur de l'intégrité du système d'échappement. Des systèmes de course sur mesure aux véhicules de services publics à longue durée de vie, prendre la bonne décision au niveau de la pince est une petite étape qui rembourse en fiabilité et en performance.
Si vous évaluez le collier d'échappement à associer à votre tuyau flexible ou votre tube de connecteur, vérifiez notre sélection complète de produits compatibles à la pince ou contactez le support de dimensionnement personnalisé. Nous soutenons régulièrement les OEM, les opérateurs de flotte et les marques de rechange avec des solutions de pince adaptées aux besoins d'application.
Cet article s'appuie directement à partir de notre discussion principale sur les composants d'échappement et se concentre sur les attaches pratiques qui, bien que petit, jouent un rôle central dans les performances du système et la durabilité. Comme toujours, nous conseillons une approche mesurée: considérons non seulement la pince, mais le matériau qu'il relie, la force qu'elle endure et la fonction qu'il remplit dans votre conception d'échappement globale.
