Les systèmes d'échappement automobiles sont souvent sous-estimés dans leur complexité. Pour ceux en dehors des champs d'ingénierie ou d'approvisionnement, ils peuvent sembler être juste une série de tubes et de pinces sous un véhicule. Cependant, sous cette simplicité se trouve un ensemble de composants hautement intégré, chacun jouant un rôle essentiel dans la façon dont un véhicule gère ses émissions, son son et sa stabilité mécanique. Pour les fabricants, les distributeurs et les acheteurs techniques, la compréhension de ces composants ne concerne pas seulement les fonctionnalités, mais la compatibilité à long terme, la durabilité et les attentes du marché.

La structure derrière le système

À la base, un système d'échappement sert à canaliser les gaz de la chambre de combustion au tuyau d'échappement du véhicule, à réduire les émissions, à atténuer le bruit et à minimiser le risque d'exposition aux fumées nocives. Mais ce processus est tout sauf simple. Il nécessite une considération attentive de la dynamique du débit, des fluctuations de la température, de la contrainte mécanique et de la résistance à la corrosion.

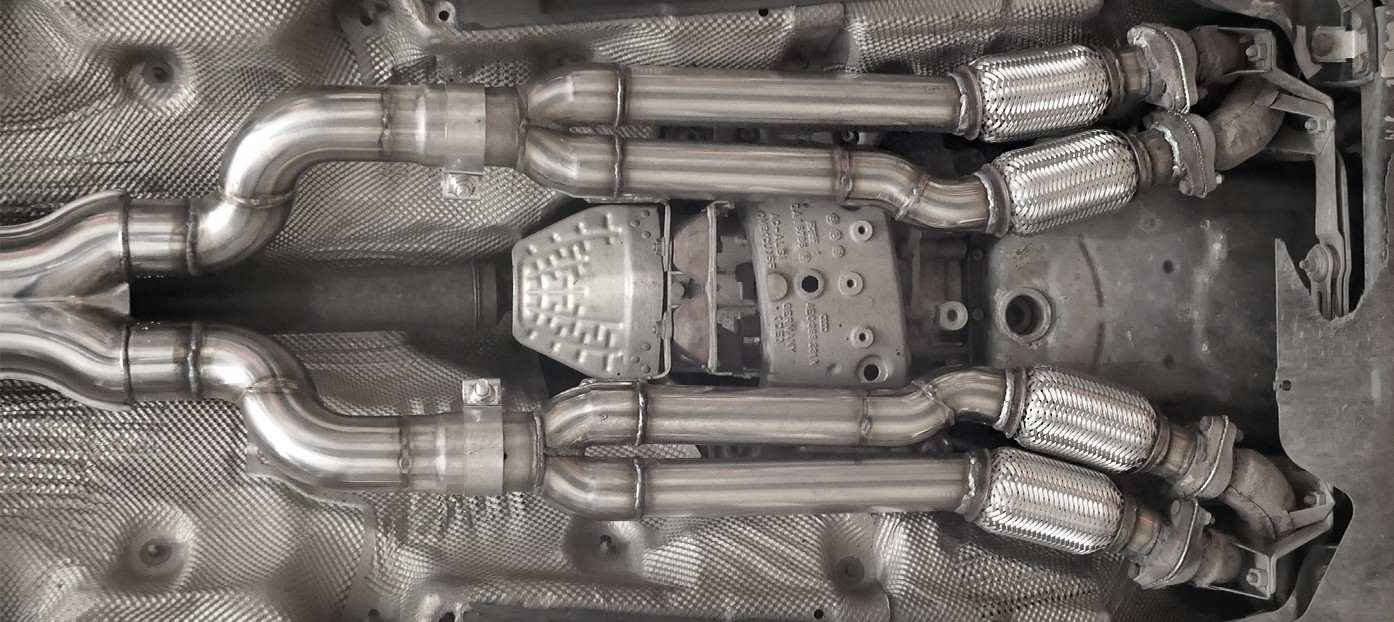

Pipes flexibles: conçu pour le mouvement et l'endurance

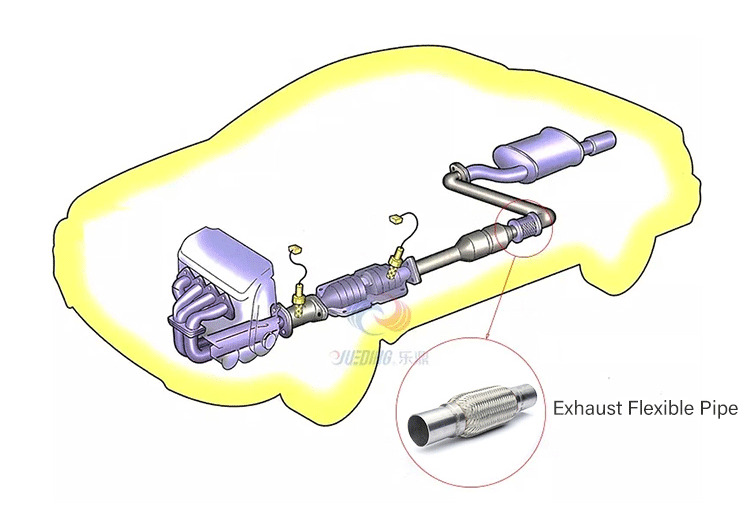

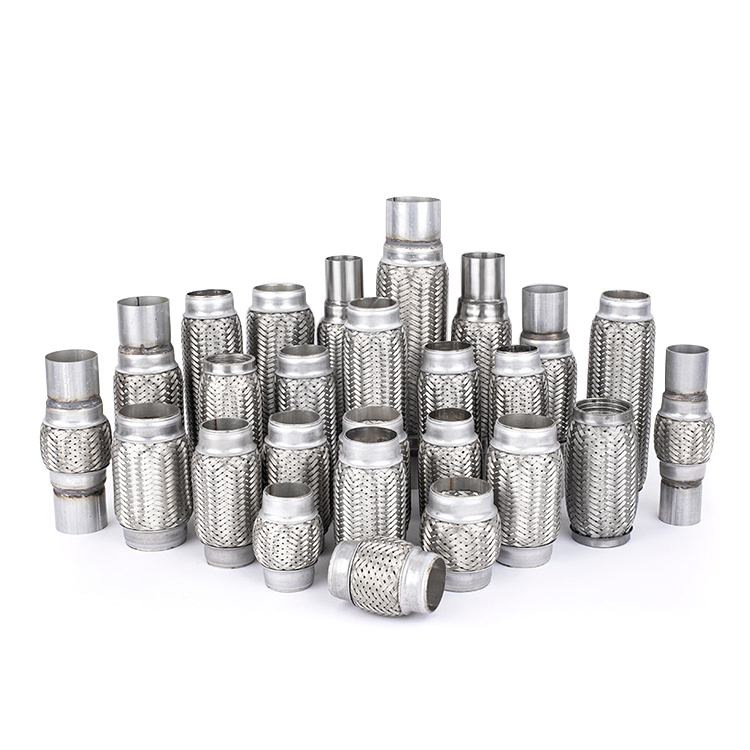

Les tuyaux d'échappement flexibles , souvent installés entre le collecteur et le convertisseur catalytique, sont conçus pour absorber les vibrations et l'expansion thermique. Ils réduisent le stress sur les pièces rigides et aident à prévenir la fatigue prématurée. Les conceptions les plus courantes utilisent l'acier inoxydable verrouillé ou tressé, offrant une résistance à la fois à la chaleur et à la distorsion physique.

Certaines plates-formes de véhicules exigent des tubes flexibles monocouches, tandis que d'autres nécessitent des structures multicouches pour gérer les charges de couple plus élevées. L'approvisionnement de la bonne configuration signifie considérer le type de moteur, l'utilisation des véhicules et même les conditions routières typiques sur le marché cible. Une camionnette de livraison opérant en Europe du Nord imposera des exigences très différentes sur son tuyau flexible qu'un camion long-courrier qui traverse le terrain du Moyen-Orient.

Crampes: catalyseurs silencieux de stabilité

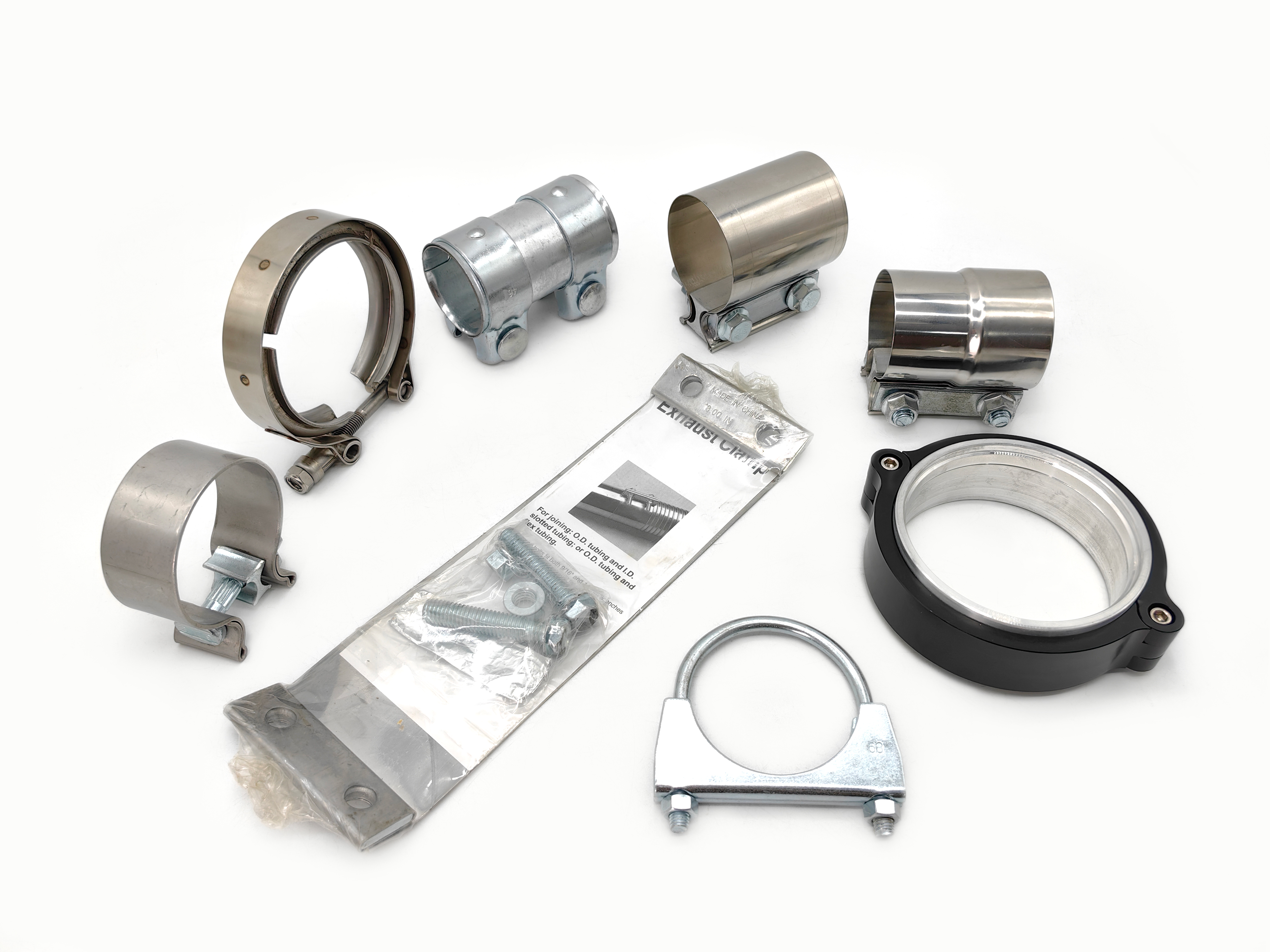

Parmi les héros méconnus du système d'échappement figurent des pinces. Des pinces en boulon en U, en T-boulon et en bande en V sont utilisées pour fixer les connexions entre les tuyaux, les silencieux et d'autres pièces adjacentes. Bien que petite, leur échec peut entraîner un désalignement, un cliquetis ou même des fuites de gaz.

La pince idéale doit offrir une pression d'étanchéité uniforme sans déformer le tuyau. Le choix du matériau est important ici - l'acier enrobé de zinc peut suffire dans les régions sèches, tandis que 304 en acier inoxydable sont préférés pour les zones côtières ou humides. Pour les configurations de haute performance, les pinces en bande en V maximales de précision permettent un démontage répété sans usure.

Sections de tubes et de tuyaux: plus que des canaux

Les tuyaux d'échappement transportent les gaz loin du moteur efficacement et en toute sécurité. Mais au-delà des conduits creux, leur forme et leur épaisseur affectent directement les performances. Un tuyau déclenché en mandrel maintient un diamètre interne cohérent, réduisant la pression du dos et améliorant le débit de gaz.

Alors que certains marchés se concentrent sur les tuyaux d'ajustement universels, d'autres - en particulier dans les projets OEM - sont de la taille / ID personnalisés, des brides soudées ou des points de support pour correspondre à la géométrie du châssis. Selon le modèle, les matériaux vont de l'acier aluminisé pour les constructions conscientes des coûts aux assemblages complets en acier inoxydable dans des applications haut de gamme.

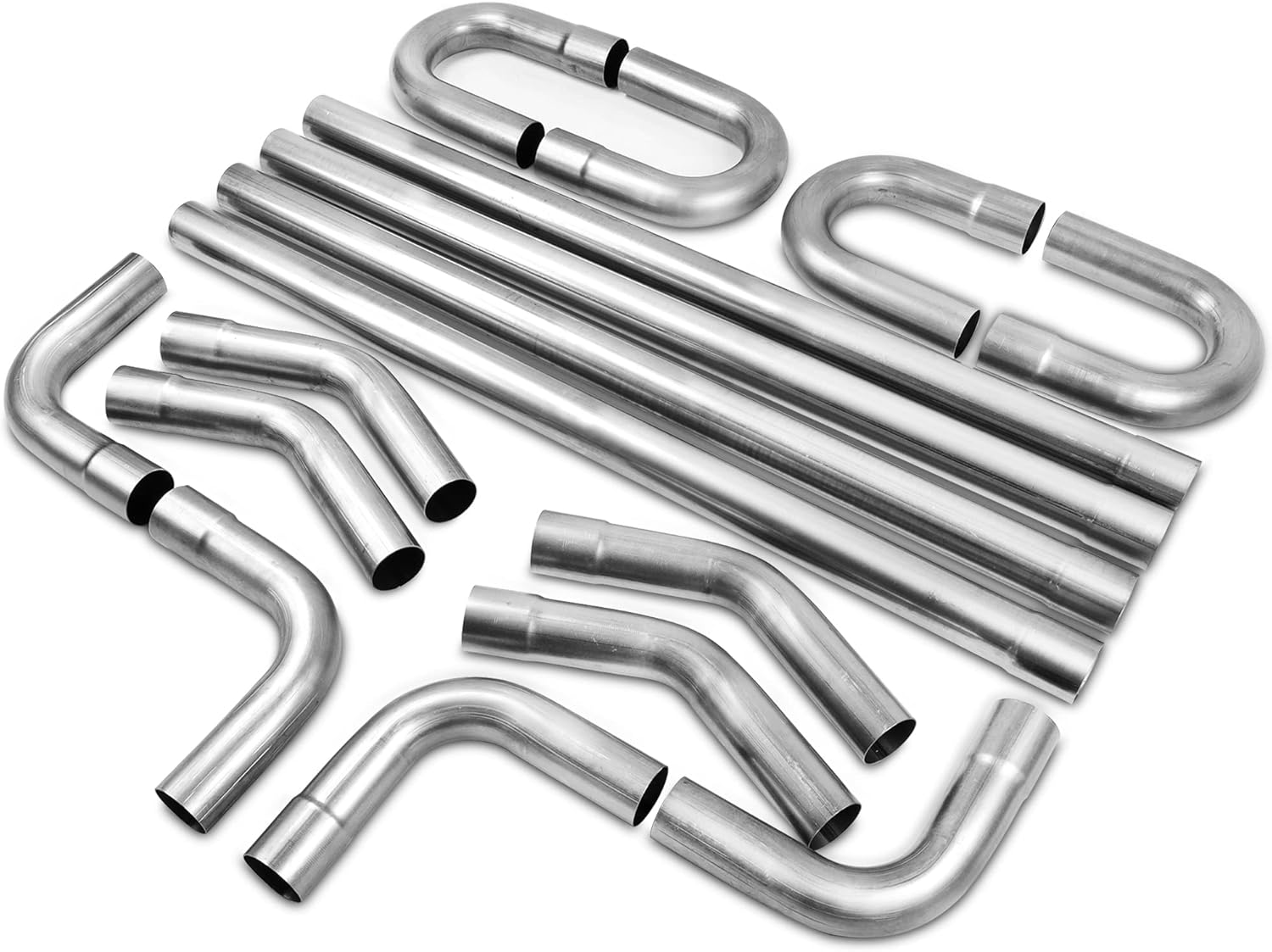

Kit d'échappement acier doux universel

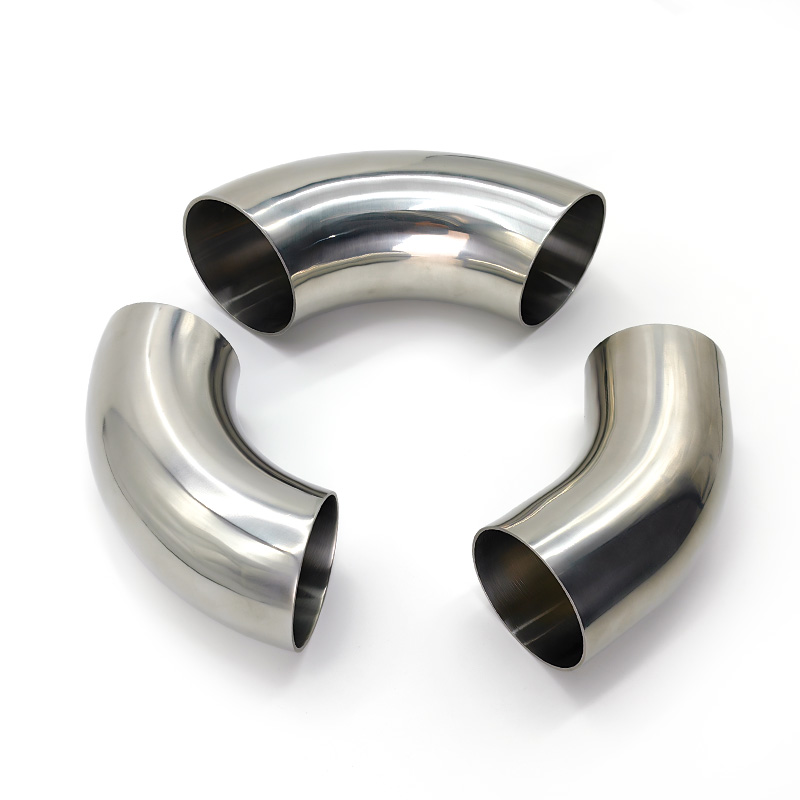

Coude ISO à 90 degrés

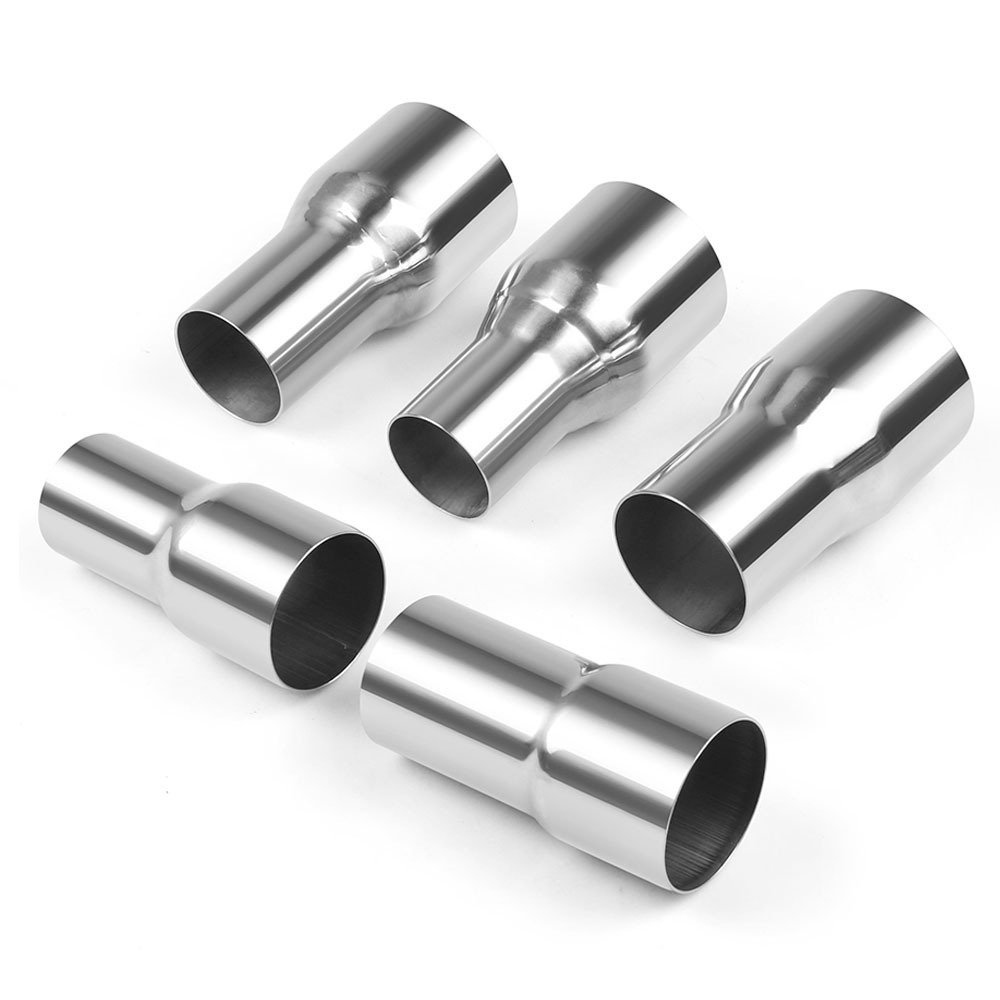

Adaptateur de taille de tuyau d'échappement

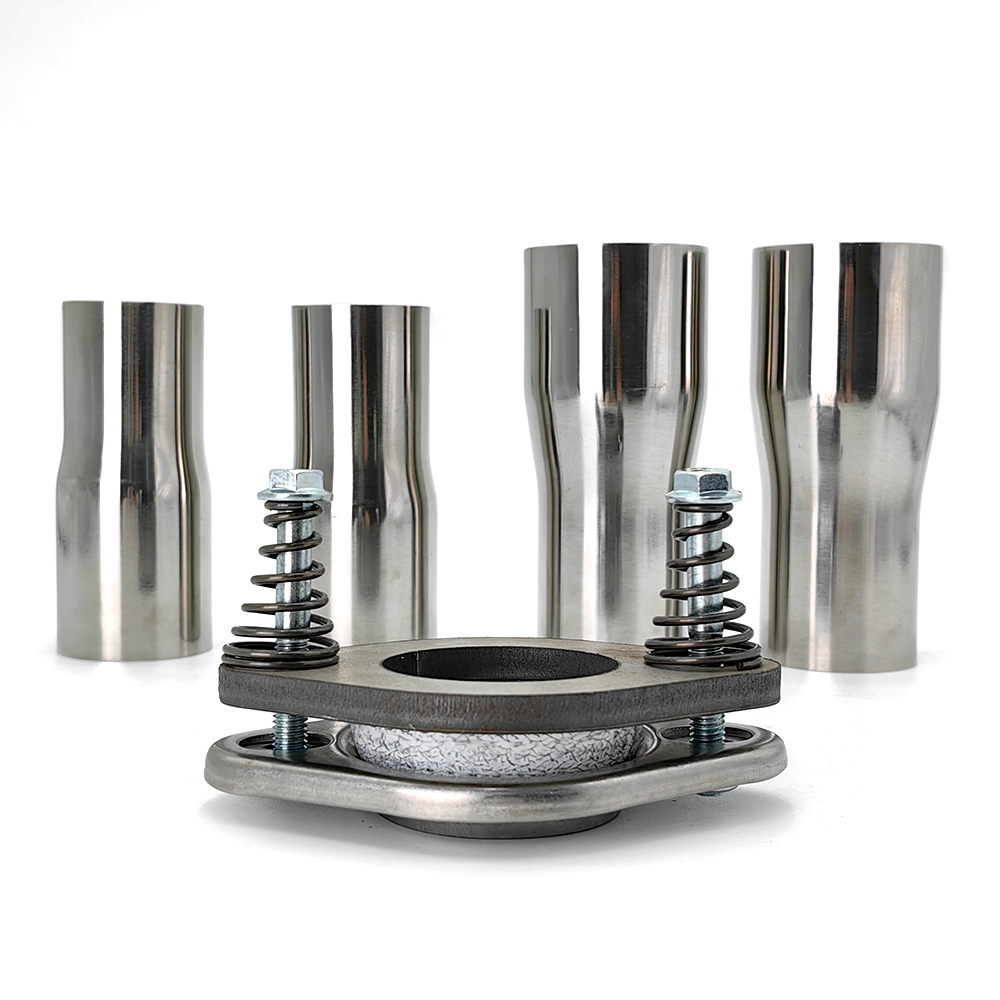

Brides et adaptateurs: rendre le système modulaire

La facilité d'assemblage et de maintenance est un thème récurrent dans le service automobile mondial, en particulier dans les régions où le support de rechange varie. Les brides et les adaptateurs de tuyaux permettent aux mécanismes d'échanger des pièces sans coupe ni soudage.

Les types de face plate, de biseau ou de joint de glissement répondent tous à différents besoins structurels. Ce qui les unit, c'est la nécessité d'une étanchéité serrée, d'une résistance à la corrosion et d'une précision dimensionnelle. Une bonne bride fait son travail tranquillement, mais son absence est toujours ressentie.

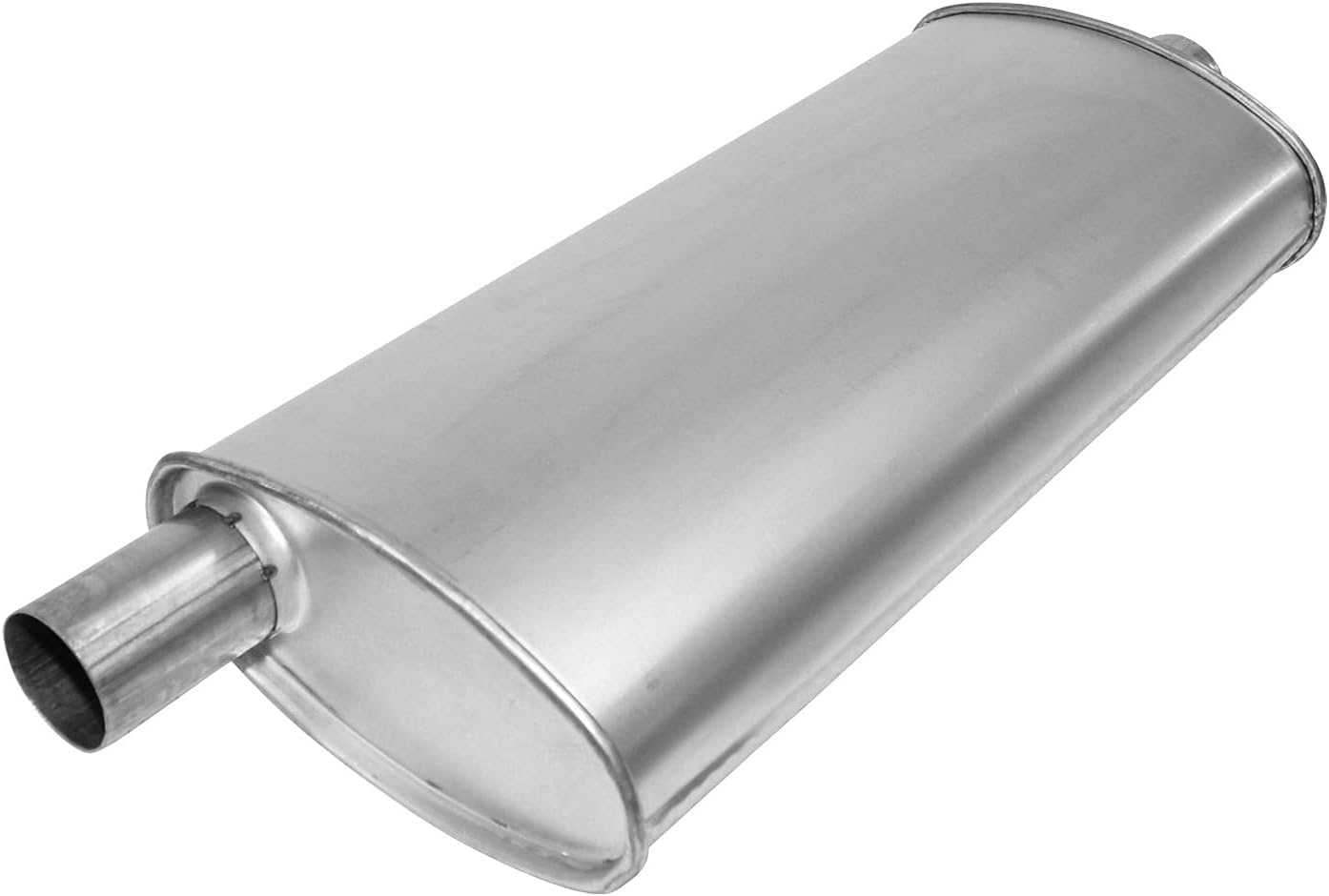

Silencieux: pas seulement sur le silence

Les silencieux contrôlent la sortie acoustique, mais ils affectent également la contre-pression d'échappement et la réactivité du moteur. Leur structure interne - qu'il est en chambre, à persiennes ou à noyau perforée - varies selon le type de véhicule et les réglementations du marché.

Dans les régions avec des lois plus strictes sur le bruit ou les émissions, la conception du silencieux doit trouver un équilibre minutieux. Il n'est pas rare que les acheteurs B2B en Amérique du Sud ou en Europe demandent des unités compatibles avec les normes EURO 5 ou 6, tout en s'adaptant aux compositions de carburant locales ou aux mises à niveau du marché secondaire.

Cintres et supports de montage: soutenir la charge

Même le meilleur système d'échappement échoue s'il n'est pas correctement pris en charge. Des cintoles, des supports métalliques et des isolateurs sont utilisés pour suspendre et stabiliser toute la structure. Ceux-ci sont souvent négligés dans les demandes de stade précoce mais deviennent critiques de mission lors de l'installation.

L'isolement des vibrations, la tolérance à la chaleur et l'alignement précis sont trois facteurs clés des performances du cintre. Leur échec peut ne pas arrêter un véhicule, mais cela raccourcira certainement la durée de vie de tout le reste du système.

Composants connexes à noter

Au-delà des suspects habituels, plusieurs pièces auxiliaires méritent l'attention des acheteurs techniques:

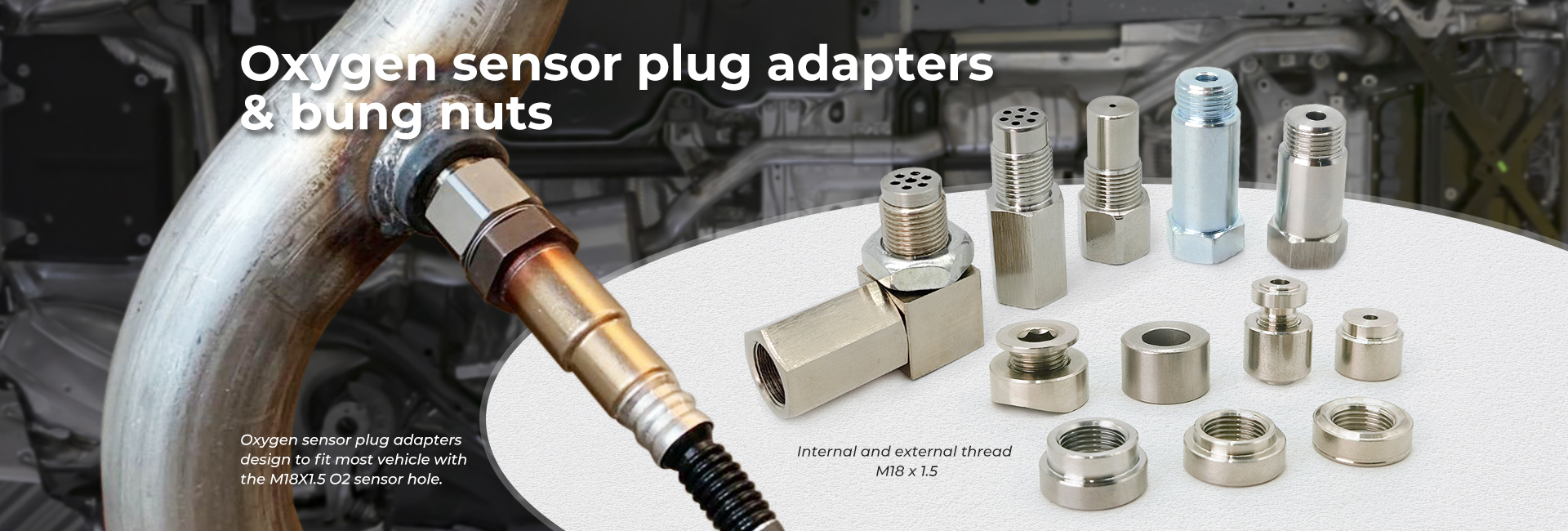

• Bottes et bosses du capteur d'oxygène : ces raccords filetés permettent l'intégration des capteurs lambda, cruciaux pour la cartographie du carburant de l'ECU et le contrôle des émissions.

• Boucliers thermiques et enveloppements : dans les véhicules haute performance ou lourds, la gestion de la chaleur rayonnante protège le câblage à proximité, les lignes fluides et la carrosserie.

• Découpes et vannes d'échappement : souvent utilisées dans les applications sportives ou modifiées, celles-ci permettent aux conducteurs d'ajuster activement le débit ou la sortie sonore.

La décision d'inclure ou d'omettre ces composants dépend souvent des lois locales d'émissions, de la classification des véhicules et des attentes des clients.

Un mot sur l'approvisionnement, pas seulement les spécifications

Bien que les spécifications techniques soient essentielles, les acheteurs B2B pèsent également les facteurs de la chaîne d'approvisionnement: délai de livraison, qualité d'emballage, vitesse de réponse et capacité du fournisseur à personnaliser ou co-ingénieurs.

Un fournisseur de composants d'échappement capable ne se contente pas d'expédier des pièces. Ils offrent des suggestions, s'adaptent aux changements de CAO et comprennent comment une pièce fonctionne une fois qu'elle quitte la ligne de production. Être capable de gérer à la fois les demandes communes et rares - que ce soit un tuyau flexible de 3 pouces avec une tresse triple ou une pince à profil bas pour les véhicules hybrides - est ce qui sépare un vendeur d'un partenaire.

Le système d'échappement peut être une partie cachée du véhicule, mais pour ceux qui construisent, le maintiennent ou l'améliorent, chaque détail compte.
