Dans de nombreuses situations de raccordement de tuyaux ronds, le collier de serrage en V est toujours considéré comme la méthode de raccordement la plus stable et la plus simple. Qu'il s'agisse du système de turbocompresseur, du système d'échappement automobile, du système de ventilation et d'évacuation des fumées ou de divers équipements industriels nécessitant une connexion à bride, il s'agit d'un accessoire couramment utilisé et important. Bien que la structure de la pince à bande en V ne semble pas compliquée, elle impose des exigences très strictes en matière de correspondance de taille. Ce n'est que lorsque la largeur et la profondeur de la rainure de la pince correspondent complètement à la structure de la bride qu'elle peut garantir l'étanchéité à l'air et la stabilité mécanique après le serrage.
Si la pince que vous choisissez ne correspond pas très bien à la bride, des problèmes peuvent apparaître lors de l'installation, tels que l'impossibilité de se boucler, l'impossibilité de serrer, un espace trop grand et même pendant l'utilisation, cela peut provoquer des fuites, du jeu, du bruit ou même des brûlures au niveau de la connexion à haute température. Pour éviter ces conditions, la plupart des usines confirmeront la taille de la pince pendant la phase de conception du dessin ou la phase de production d'essai, et achèteront parfois un ou deux échantillons pour un test d'ajustement. Confirmer la taille plus tôt permet de gagner beaucoup plus de temps que de retravailler ou de revenir plus tard.
Cet article est rédigé sur la base de ce type d'expérience d'achat réelle, et nous espérons qu'il pourra vous aider à déterminer plus rapidement et plus précisément quel type de pince à bande en V convient à votre projet avant de passer la commande officielle.
Structure de base et matériaux courants de la pince à bande en V

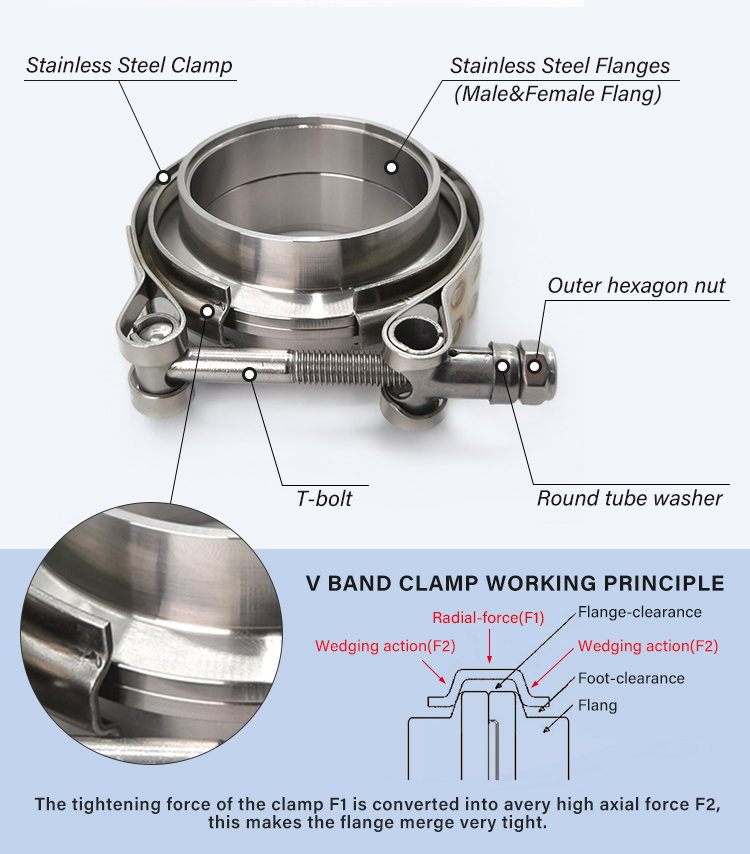

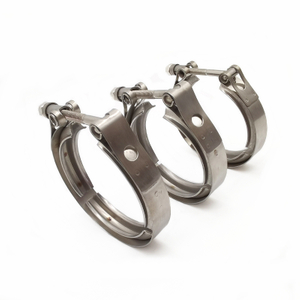

La pince à rainure en V se compose généralement de quatre parties, dont une bande en acier inoxydable, une bague avec rainure en V, un boulon et un écrou. La bande d'acier joue le rôle de serrage, l'anneau s'adapte à la surface inclinée de la bride, en s'appuyant sur la rainure en V pour obtenir une force uniforme, et le boulon et l'écrou fournissent la force de serrage finale. Lorsque vous serrez le boulon, la rainure pressera fermement les extrémités du tuyau l'une contre l'autre et la force se répartira uniformément, évitant ainsi les charges ponctuelles, ce qui crée une connexion résistante aux vibrations et à la pression.
 |  |

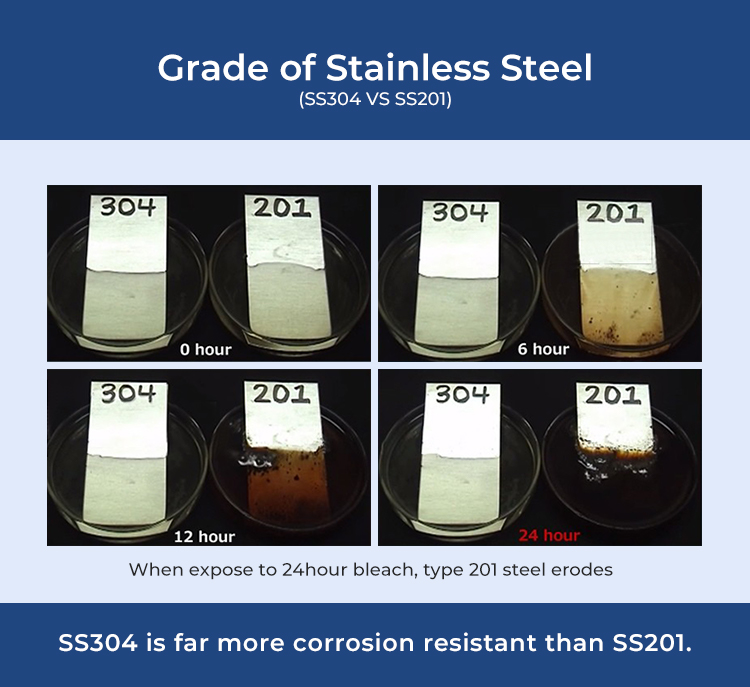

Pour les matériaux, les plus courants sont l’acier inoxydable 201 et 304. La résistance et l'apparence du 201 ne sont pas mauvaises, et dans des environnements de température normale et de légère corrosion, il peut déjà répondre à la plupart des utilisations de ventilation et d'évacuation des fumées. Mais le 304 a une meilleure résistance à la température et à la corrosion, particulièrement adapté aux zones d'échappement à haute température, aux zones turbo, aux systèmes diesel, aux pipelines chimiques et à d'autres positions avec des températures et des vibrations élevées à long terme. Si la température de votre environnement est de plusieurs centaines de degrés Celsius ou plus, choisir d'abord 304 est une décision plus sûre. Bien que le coût du 304 soit plus élevé, en termes de coût de maintenance, de stabilité et de durée de vie, il est généralement plus économique.
Taille du diamètre extérieur

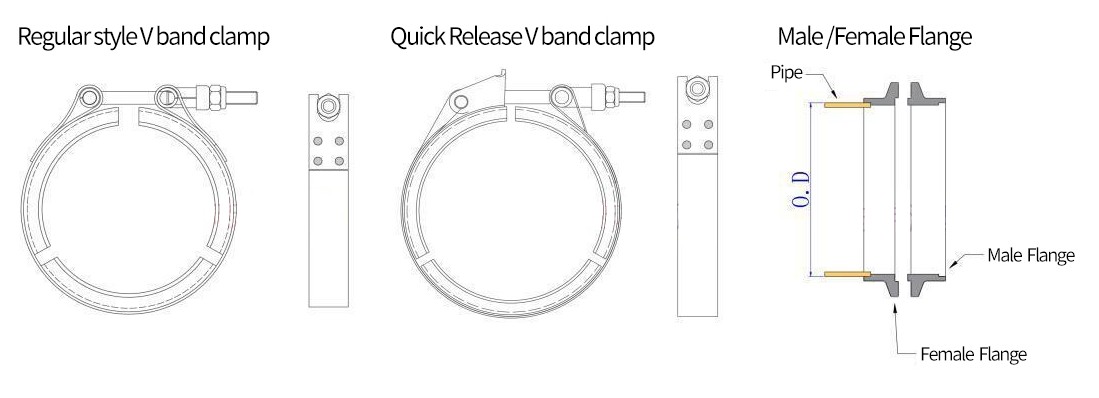

Parmi tous les paramètres de choix du collier de serrage en V, le diamètre extérieur est le plus basique et le plus direct. Si vous utilisez des brides, vous devez confirmer le diamètre extérieur de la bride ; si le collier est installé directement sur le tuyau, vous devez alors mesurer le diamètre extérieur du tuyau. Une chose à noter est que le collier de serrage en V s'adaptera au collecteur, au turbocompresseur ou à la surface de la bride associée après le processus thermique pendant le fonctionnement du véhicule, ceci afin de mieux conserver l'effet d'étanchéité, et après desserrage et serrage, le collier lui-même présente déjà une légère déformation, donc si vous voulez le meilleur effet d'étanchéité, il n'est pas recommandé de réutiliser le collier de serrage en V, même sur des tuyaux de même diamètre extérieur.
Structure de la rainure
Parmi tous les éléments correspondants, la structure des rainures est la partie la plus facile à commettre des erreurs, et aussi la partie qui provoque le plus de retouches. La raison pour laquelle la pince à bande en V peut réaliser l'étanchéité est que la rainure en V de l'anneau peut s'adapter complètement à la structure de la lèvre de la bride, et cet ajustement dépend de l'adaptation précise de la largeur et de la profondeur de la rainure.
Différentes usines n'ont pas de normes d'usinage de brides unifiées. Même pour la même taille de 3 pouces, 4 pouces ou 5 pouces, la conception des rainures peut être totalement différente. Si la largeur de la rainure est trop étroite, la pince ne peut pas se déformer sur la bride ; si la largeur de la rainure est trop large, il y aura un espace lors du serrage et l'étanchéité ne sera pas suffisante ; si la profondeur de la rainure n'est pas correcte, le point de force se déplacera et après une vibration prolongée, il risque de se desserrer. Parce que ces détails ne peuvent pas être jugés à l'œil nu, lorsque vous n'êtes pas sûr, vous pouvez nous demander des dessins de pinces et de brides et comparer paramètre à paramètre, sans vous fier à l'impression. Sur la base de notre expérience en matière de production, si vous développez un projet ou changez de fournisseur, même si vous utilisez une certaine taille depuis longtemps, nous vous suggérons toujours de tester d'abord un échantillon.
Spécification des boulons, épaisseur de la bande et effet de serrage
Outre la taille de base, la structure du boulon et l'épaisseur de la bande affectent également l'effet d'utilisation du collier. Si votre espace d'installation est étroit, la longueur du boulon ou la position de l'écrou affectera directement votre expérience d'installation. Dans un environnement à haute température, le matériau du boulon affectera également sa facilité à se saisir ou à se déformer. Si vous devez démonter fréquemment, vous pouvez choisir un écrou résistant aux températures plus élevées ou un écrou autobloquant.
L'épaisseur de la bande affecte la résistance globale de la pince, mais une épaisseur plus épaisse n'est pas toujours meilleure. Une bande trop fine entraîne une force de serrage insuffisante, mais une bande trop épaisse peut entraîner des difficultés d'installation ou interférer avec d'autres pièces dans un espace compact. Lors du choix de l'épaisseur, vous devez tenir compte du diamètre du tuyau, des conditions de vibration et de la structure de la bride. Notre épaisseur de bande recommandée est de 1 mm, mais nous pouvons également réaliser d'autres épaisseurs. Si vous avez besoin de suggestions ou d'un achat en gros de pinces à rainure en V, veuillez nous contacter.

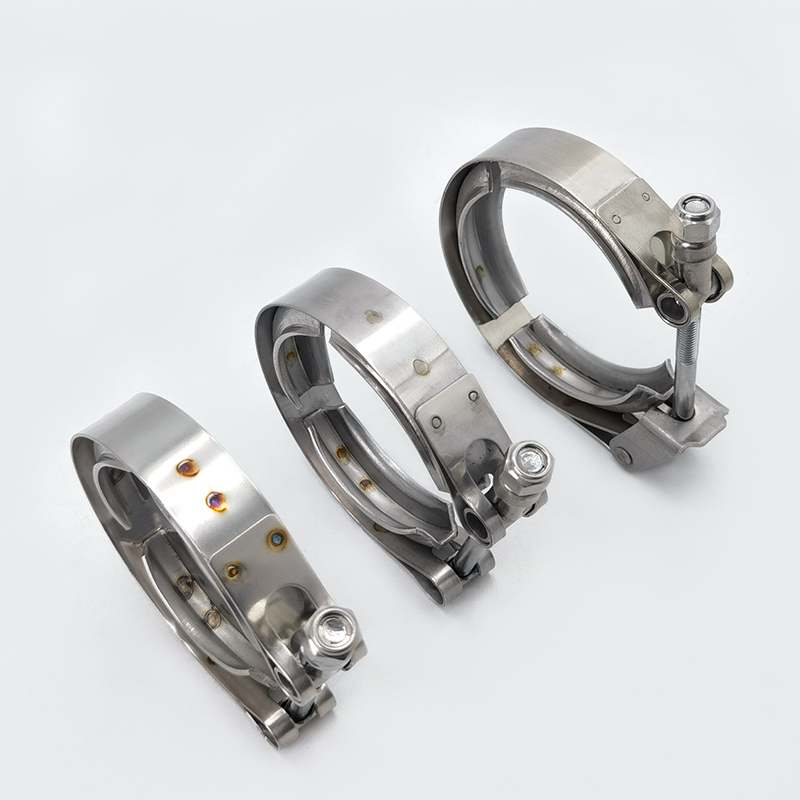

Comparaison des pinces en bande V avec différents niveaux de polissage
Traitement de surface et emballage de la pince à bande en V
Si vous avez certaines exigences concernant l'apparence de la pince, nous vous suggérons généralement de choisir le polissage. Le polissage peut réduire les petites bavures et les résidus de soudure autour du point de soudure, rendant la surface plus propre, et lors de l'assemblage par lots, elle est plus facile à nettoyer. Pour certaines positions plus visibles, telles que la section d'échappement arrière ou les pièces de voiture d'exposition, la pince polie aura l'air plus uniforme et meilleure pour l'affichage.
Si vous avez besoin d'une identification, vous pouvez choisir le LOGO laser. Le marquage laser présente des avantages tels que la résistance aux températures élevées, l'absence de décoloration et la difficulté à porter. Il est utile pour l'identification de la marque ou la distinction de différents lots. La plupart des clients placent le LOGO au milieu de la bande ou près du boulon, afin qu'il soit visible après l'installation, quelle que soit la rotation de la pince. Si vous travaillez avec différentes équipes de projet ou plusieurs distributeurs, le marquage laser peut également réduire le risque de mélange de pièces.

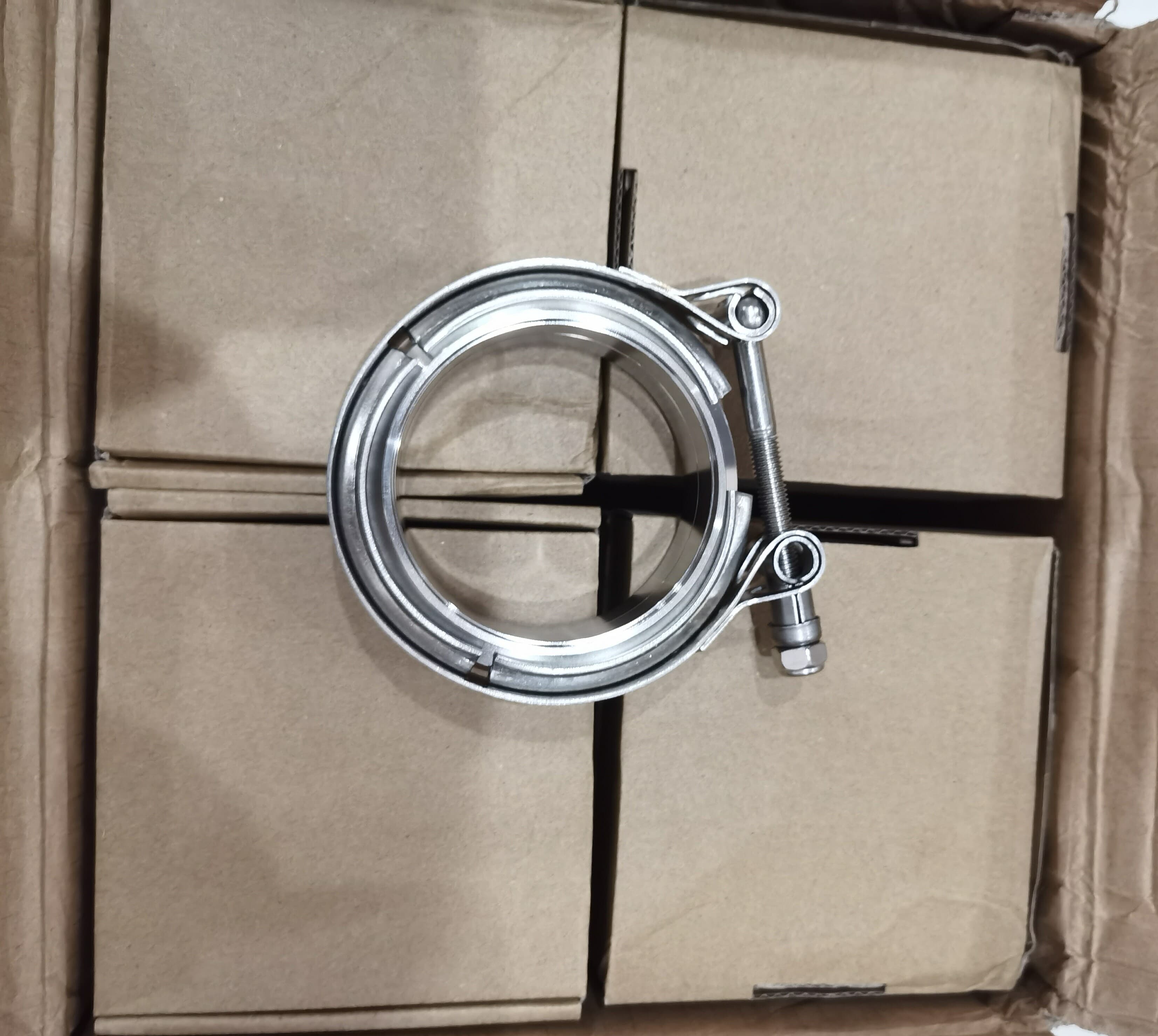

Avant l'expédition, nous effectuerons une vérification de la taille, une vérification de l'apparence et une vérification du serrage de la structure pour chaque lot. Le type normal, le type poli, le type à dégagement rapide et les types avec bride auront différentes méthodes d'emballage. Habituellement, les petites tailles emballent plusieurs pièces dans une boîte, tandis que les grandes tailles ont un poids plus lourd, donc la quantité d'emballage est moindre. Le volume des différentes tailles change également et vous pouvez vous référer aux données suivantes concernant la quantité d'emballage et le volume d'une seule boîte.
Par exemple, taille 2,0' (largeur et épaisseur de bande 19*1,0), le poids normal est de 138 g, la version à dégagement rapide est d'environ 161 g et le poids de la bride est d'environ 246 g. Pour la taille 2,5', la largeur et l'épaisseur de la bande sont toujours de 191,0, le poids normal est d'environ 158 g, le poids de la bride est d'environ 181 g, le poids de la bride est de 302 g. La pince TV entre ces deux tailles peut contenir environ 90 pièces dans une boîte, et le volume de la pince unique est de 37*37*25 cm, soit environ 0,0342 m³.
La taille 3,0' utilise une largeur et une épaisseur de bande de 22*1,0, un poids normal 237 g, un dégagement rapide 263 g, une bride 347 g. 3' est l'une des tailles les plus courantes dans les systèmes d'échappement, le volume de la pince unique est de 47*33*28 cm, environ 0,0434 m³, et l'emballage habituel est de 60 pièces par boîte.
Une taille plus grande comme 5,0' utilise une largeur et une épaisseur de bande de 22*1,0, le poids unique est d'environ 327 g (normal) et 347 g (libération rapide), le poids de la bride est de 560 g. Les colliers de serrage en V de grand diamètre sont généralement destinés aux tuyaux d'échappement de camions ou aux tuyaux industriels, et parce que le volume est grand, la quantité d'emballage est d'environ 50 pièces/boîte pour éviter une boîte unique trop lourde. Le volume de serrage est de 44 x 33 x 36 cm, environ 0,0522 m³.
Bien sûr, peu importe que vous choisissiez avec ou sans bride, une surface polie ou normale, une structure standard ou une structure à dégagement rapide, nous pouvons ajuster la méthode d'emballage en fonction des besoins de votre projet. Lors d'une livraison internationale, une quantité d'emballage raisonnable peut éviter la déformation des pinces et également réduire les frais d'expédition. Si vous avez votre propre taille d'emballage ou spécifications de palette, vous pouvez nous le dire et nous suivrons votre taille pour vérifier et préparer l'emballage.
Pince à bande en V personnalisée

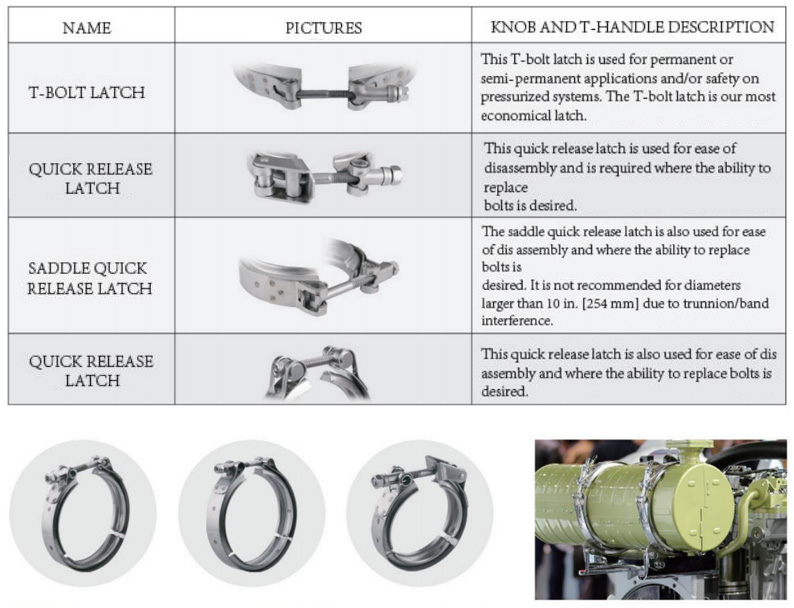

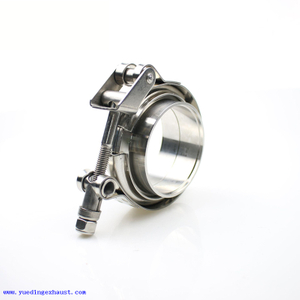

Si la structure de votre équipement est spéciale ou si votre environnement d'utilisation a des exigences supplémentaires, vous pouvez envisager la personnalisation. Vous pouvez ajuster la largeur et l'épaisseur de la bande, l'angle et la profondeur en V, le matériau des boulons et s'il faut créer une structure à dégagement rapide. Si vous avez besoin d'un entretien régulier pendant l'utilisation, vous pouvez ajuster la position du boulon pour faciliter le démontage. Dans certaines situations d'espace limité, nous pouvons également fabriquer des pinces de forme spéciale, et ce type d'exigence n'est pas rare dans l'industrie de la fabrication d'équipements.
Fin
Lorsque vous commencerez votre prochain achat ou choisirez une pince à bande en V adaptée à votre projet, vous pourrez vérifier à nouveau la taille, la tolérance, la structure de la bride et la compatibilité des rainures. Si vous ne pouvez toujours pas confirmer quelle taille choisir, nous pouvons vous aider à vérifier la meilleure combinaison en fonction de vos conditions de travail et de vos dessins.
Si vous souhaitez d'abord confirmer la qualité, nous pouvons fournir des échantillons pour les commandes groupées et vous pouvez tester l'effet d'ajustement et de serrage pendant la phase d'essai d'installation. Pour la méthode d'emballage, le volume de chargement, le MOQ ou d'autres exigences, vous pouvez également nous en informer à tout moment et nous vous donnerons un plan plus spécifique en fonction de votre calendrier.
Si vous avez besoin de pinces à bande V fiables pour votre projet, n'hésitez pas à nous contacter.
