Introduction: comprendre les soufflets d'échappement
Pourquoi les soufflets d'échappement sont essentiels
Pouvez-vous courir un bateau sans soufflet d'échappement?
Que se passe-t-il si les soufflets d'échappement fuisent?
Soufflet d'échappement dans les moteurs marins (Mercruiser, Volvo Penta)
Soufflet d'échappement dans les systèmes automobiles (tuyaux flexibles en acier inoxydable)
Matériaux et conception de soufflets d'échappement
Comment installer ou remplacer correctement les soufflets d'échappement
À quelle fréquence devriez-vous les remplacer?
FAQ: des questions courantes ont répondu
Réflexions finales
Introduction: comprendre les soufflets d'échappement
Lorsque vous entendez pour la première fois le terme soufflet d’échappement , cela peut ressembler à un simple connecteur. En réalité, il s'agit d'un joint flexible soigneusement conçu pour absorber les vibrations, compenser les mouvements et protéger le moteur des risques externes. Dans les bateaux, il scelle le chemin d’échappement afin que l’eau ne reflue pas dans le moteur. Dans les voitures, un soufflet d'échappement ou un tuyau flexible en acier inoxydable garantit que la dilatation thermique et les vibrations ne brisent pas le collecteur d'échappement ou le convertisseur catalytique.
Pourquoi les soufflets d'échappement sont essentiels
Le but des soufflets d'échappement devient plus clair une fois que vous pensez aux forces agissant sur un système d'échappement. Les moteurs vibrent constamment, les gaz d'échappement atteignent des centaines de degrés Celsius, et dans le cas des bateaux, l'exposition à l'eau ajoute une autre couche de risque. Le ci-dessous offre une flexibilité pour que le reste du système ne fissure pas ou ne porte pas prématurément.
En termes pratiques, vous pouvez le considérer comme un tampon: il supporte la contrainte qui endommagerait autrement les autres composants. Sans lui, les pièces métalliques se dilatent, se déplacent et finissent par se casser. Dans les applications marines, le risque est encore plus élevé car une fois que l'eau entre dans les cylindres, elle peut détruire le moteur presque instantanément.
Que se passe-t-il si les soufflets d'échappement fuisent?
Une fuite peut paraître mineure, mais elle entraîne plusieurs problèmes à la fois. Les gaz d'échappement s'échapperont là où ils ne devraient pas, ce qui rend le bateau plus bruyant et moins efficace. L'eau peut s'infiltrer dans l'ouverture et corroder le métal qui l'entoure. Plus important encore, les fuites perturbent l’équilibre de la contre-pression d’échappement, ce qui réduit le couple et peut entraîner des performances inégales du moteur. Dans les voitures, un soufflet d'échappement en acier inoxydable qui fuit rend l'échappement plus bruyant et peut même déclencher des codes d'erreur moteur car les capteurs d'oxygène sont affectés.
Soufflet d'échappement dans les moteurs marins (Mercruiser, Volvo Penta)

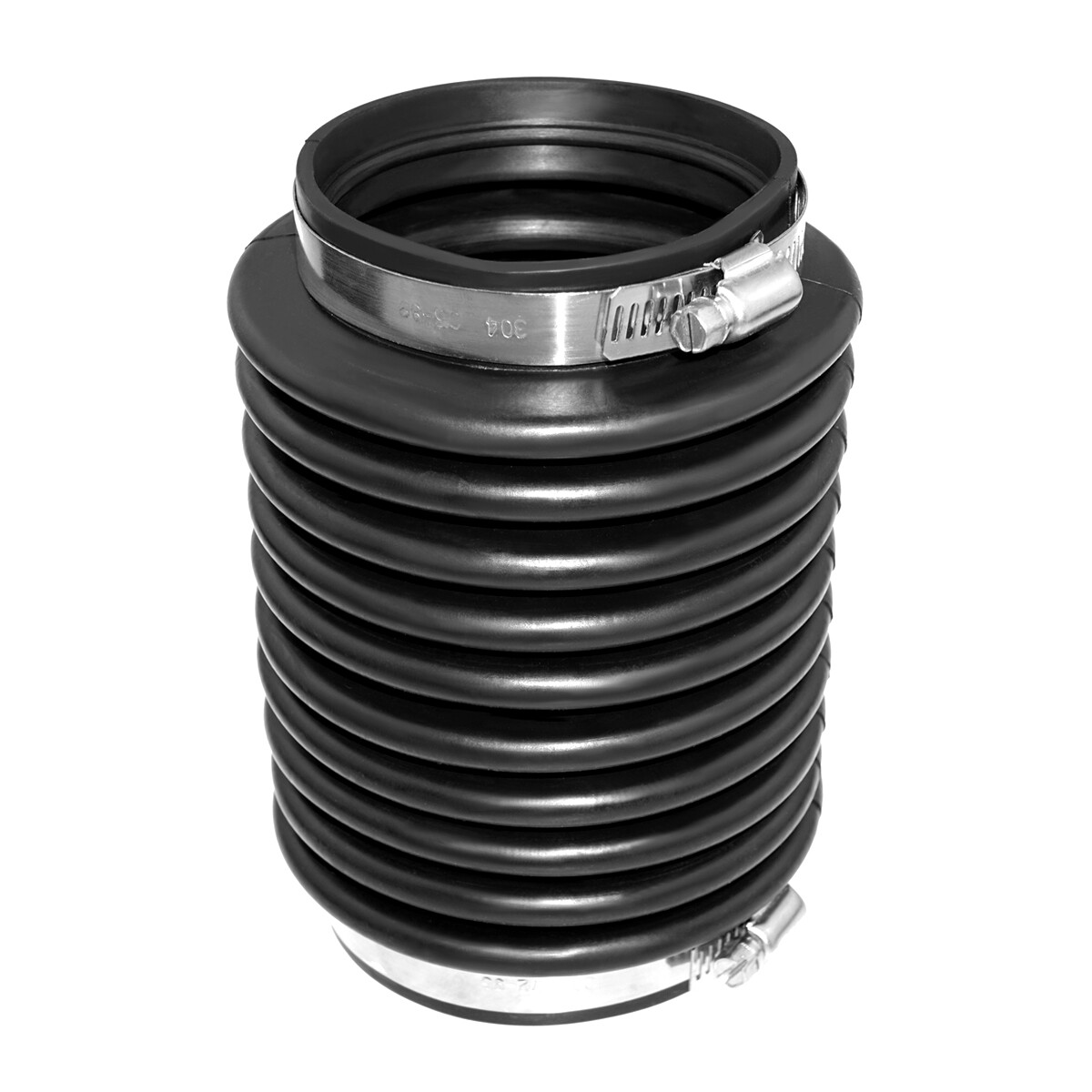

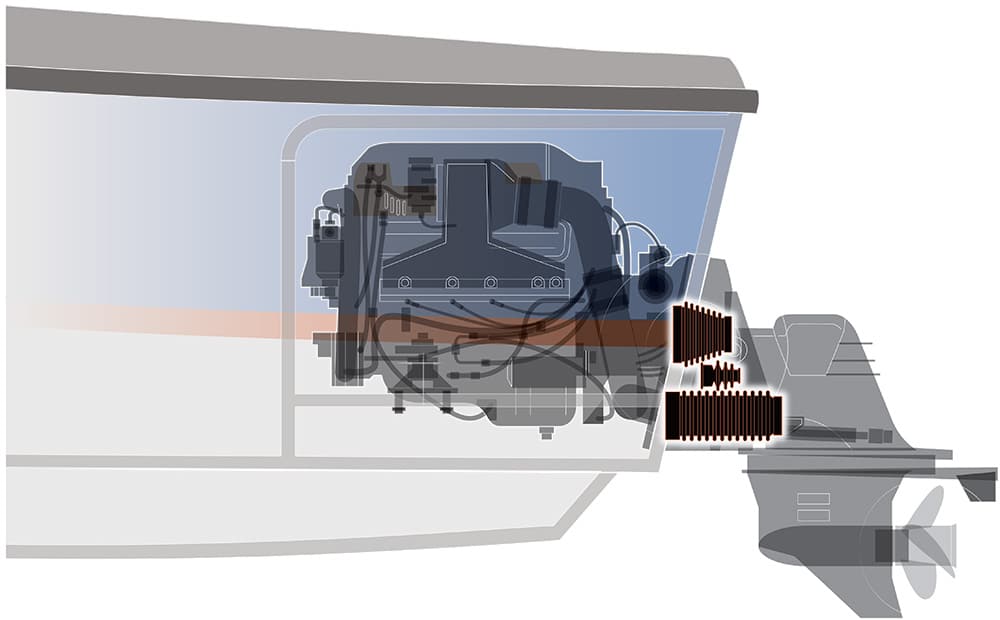

Sur les moteurs sternrive comme le mercruiser alpha un, l'échappement ci-dessous fait partie de l'assemblage d'Outrive. Son rôle est de guider les gaz d'échappement à travers le centre d'hélice tout en empêchant l'eau. Les moteurs Volvo Penta utilisent une conception de bouclier légèrement différente, mais le principe reste le même. Ces soufflets sont généralement fabriqués à partir de caoutchouc lourd, renforcés pour résister à la corrosion de la chaleur et de l'eau salée. Les fabricants recommandent de les remplacer tous les deux à trois ans, même si aucune fissure n'est visible, car le caoutchouc vieillit et durcit au fil du temps.
Soufflet d'échappement dans les systèmes automobiles (tuyaux flexibles en acier inoxydable)

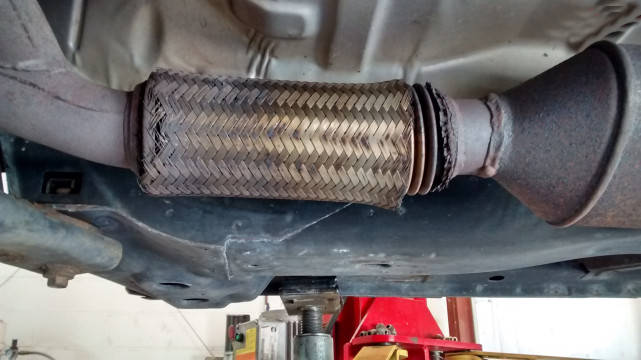

Dans les voitures, la pièce équivalente est le soufflet d’échappement en acier inoxydable, également appelé tuyau flexible. Contrairement aux soufflets marins, qui se concentrent sur l’étanchéité à l’eau, les versions automobiles sont conçues pour supporter une chaleur et des vibrations élevées. Ils sont généralement construits avec un tuyau ondulé en acier inoxydable, recouvert d'un treillis en acier tressé et parfois doublé intérieurement pour fluidifier le flux de gaz.
Ceux-ci sont particulièrement importants dans les voitures à traction avant où le moteur se déplace considérablement sous charge. Sans tuyau flexible, le collecteur d'échappement ou le convertisseur catalytique se fissurerait sous la contrainte. Lors des tests, les soufflettes automobiles doivent survivre à des centaines de milliers de cycles de vibration et de dilatation thermique, souvent à des températures de gaz supérieures à 600 ° C.
Matériaux et conception de soufflets d'échappement

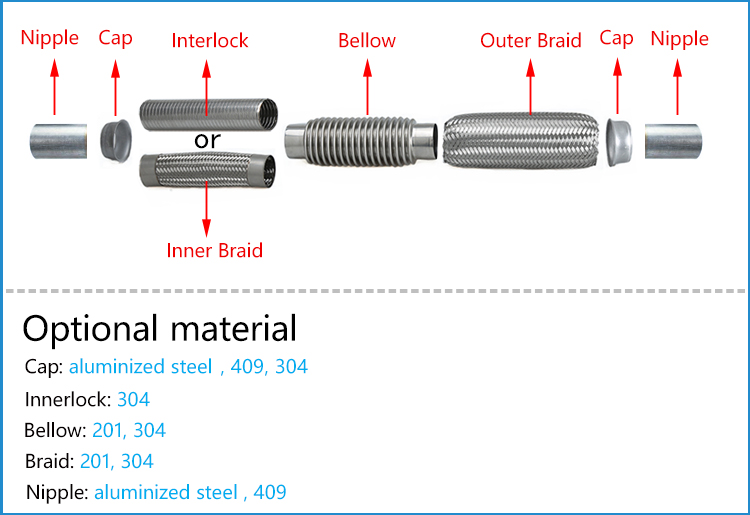

Le choix du matériau fait une grande différence dans la durée de la durée d'un bec d'échappement.
Breas en caoutchouc : commun dans les entraînements marins, flexible mais vulnérable au vieillissement de la chaleur et des produits chimiques.
304 ACIER INOXED : MATÉRIEL STANDARD pour les tuyaux flexibles automobiles, offrant une bonne résistance à la corrosion.
321 ACTEUR INOXED : Mieux à la manipulation des températures élevées sans perdre la résistance, souvent utilisée dans les échappements de performance.
Couche extérieure tressée : offre une résistance supplémentaire et une résistance à l'abrasion.
Droupeaux de verrouillage : utilisés dans les soufflets automobiles pour réduire les turbulences et améliorer l'efficacité du débit.
Si vous vous approchez d'une utilisation industrielle ou automobile, les soufflettes en acier inoxydable offrent généralement une durée de vie plus longue et des performances plus fiables que celles en caoutchouc.

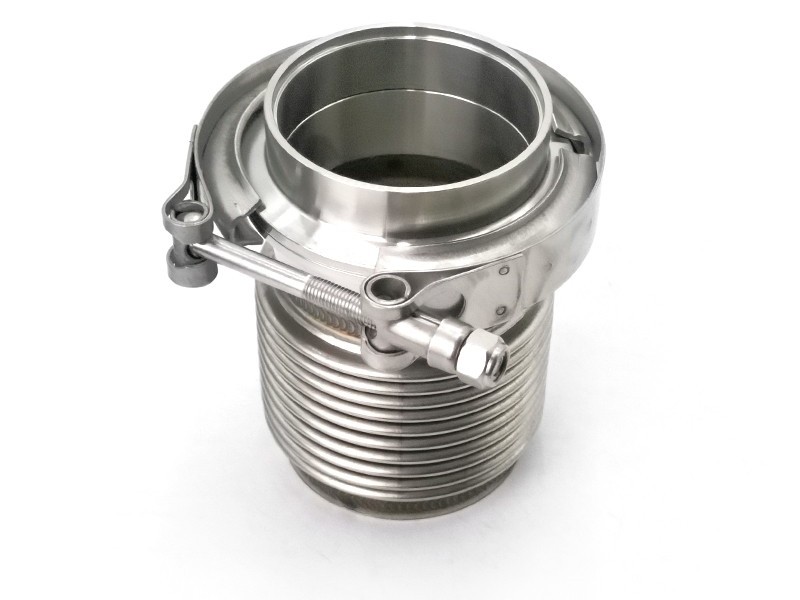

Des soufflettes d'échappement en acier inoxydable sont également utilisés dans les applications marines, mais elles se trouvent principalement dans les systèmes d'échappement en moteur ou générateur intérieur, ce qui est très similaire à leur utilisation dans les automobiles. Les différences spécifiques entre les types de soufflettes d'échappement sont les suivantes:
| Fonctionnalité | Soufflet d'échappement marin (sternrive) | Soufflet d'échappement automobile | Soufflet d'échappement marin (inboard / gent-set) |
| Matériau de base | Caoutchouc synthétique | Acier inoxydable | Acier inoxydable |
| Fonction primaire | Scellage et flexibilité de l'eau | Absorber l'expansion et les vibrations thermiques | Absorber l'expansion et les vibrations thermiques |
| Environnement de travail | Mouillé et exposé à l'eau / sel | Sec | Sec |
| Menace principale | Entrée dans l'eau dans le moteur | Craquement du système d'échappement à partir de la contrainte | Craquement du système d'échappement à partir de la contrainte |
| Connexion typique | Pinces en acier inoxydable | Soudé ou serré | Soudé ou serré |
Comment installer ou remplacer correctement les soufflets d'échappement

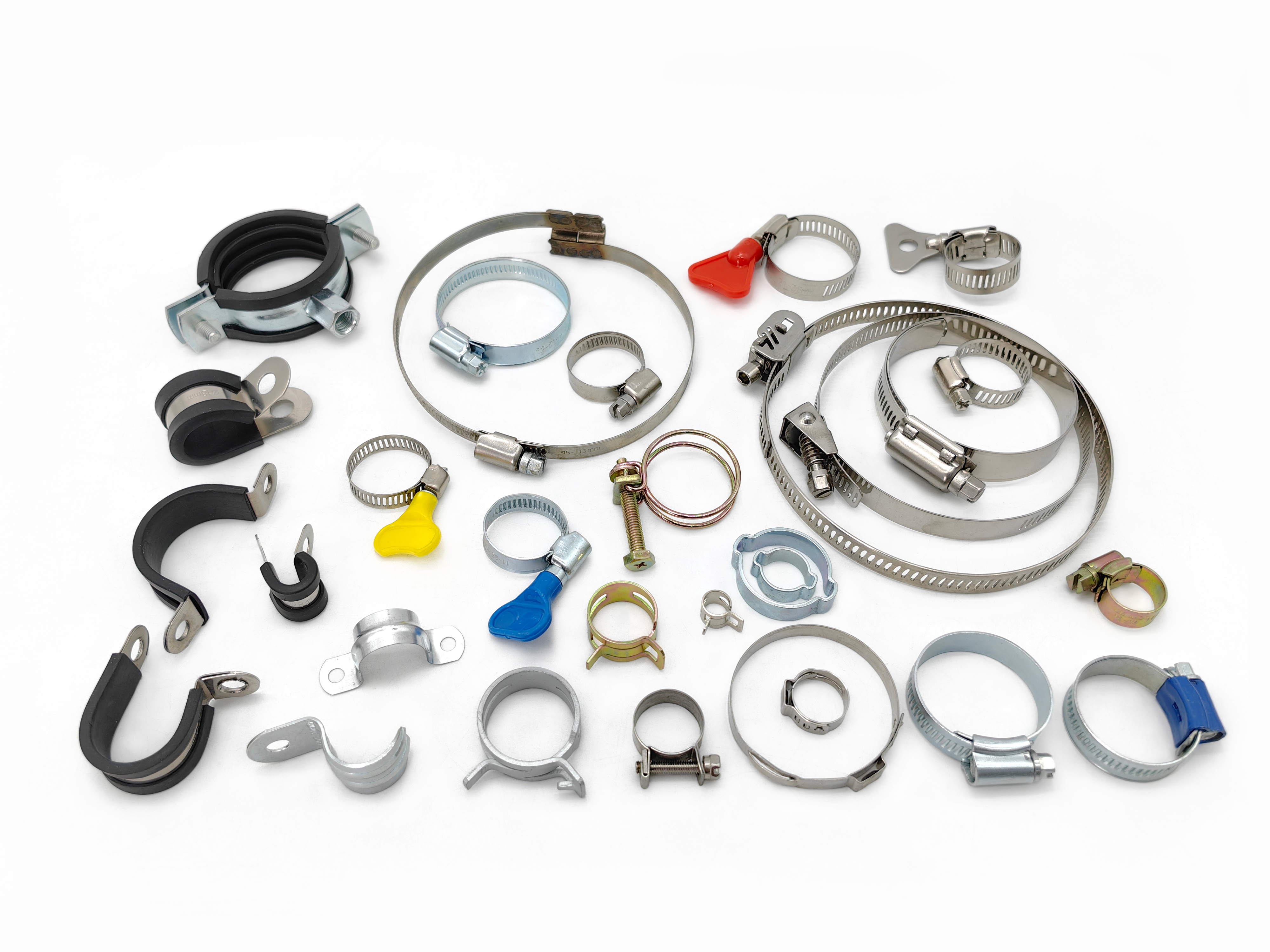

En ce qui concerne l'installation, une erreur est étonnamment courante: utiliser de la colle. Les adhésifs peuvent sembler une solution rapide, mais ils ne peuvent pas résister à la chaleur, aux vibrations et à l'eau du gaz d'échappement. La bonne façon est de fixer des soufflets avec des pinces en acier inoxydable , qui appliquent une pression uniforme et de permettre l'expansion et le mouvement.
Pour un Mercruiser Alpha One, le remplacement de l'échappement ci-dessous implique de retirer l'Ordrive, de desserrer les pinces, de nettoyer les rainures, de glisser le nouveau ci-dessous en place et de resserrer uniformément les pinces. Le détail clé est l'alignement - si le ci-dessous est tordu, il ne durera pas. La même approche s'applique aux systèmes Volvo Penta, bien que l'accès au bouclier Transom puisse différer. Dans les systèmes d'échappement automobiles, les tuyaux flexibles sont généralement soudés, mais des soufflettes en acier inoxydable de remplacement sont également disponibles avec des conceptions à la corde pour un service plus facile.
À quelle fréquence devriez-vous les remplacer?
Le moment dépend de l'utilisation et de l'environnement. Sur les bateaux, vous devez inspecter les soufflettes d'échappement chaque année et vous attendre à les remplacer toutes les quelques années, en particulier dans l'eau salée. Dans les voitures, les tuyaux flexibles durent souvent plus longtemps, mais après 50 000 à 100 000 km, vous devriez commencer à vérifier les fissures, les hochets ou les fuites. L'inspection régulière est un moyen rentable d'éviter les réparations majeures.
FAQ: des questions courantes ont répondu
Ai-je besoin d'échappement sur mon bateau si je ne courais que dans des eaux calmes?
Oui. Même de petites quantités de lavage à contre-courant peuvent pénétrer dans l'échappement en cas de manche, et il ne faut qu'un cas d'intrusion d'eau pour causer de graves dommages au moteur.
Les soufflets d'échappement en acier inoxydable sont-ils meilleurs que ceux en caoutchouc?
Cela dépend de l'application. Les soufflettes en caoutchouc sont conçus pour le scellage marin, tandis que les versions en acier inoxydable sont meilleures pour l'automobile à haute température et à usage industriel. Si vous vous approchez de voitures ou de machines, l'acier inoxydable est le choix préféré.
Comment puis-je savoir si mon échappement ci-dessous échoue?
Pour les bateaux, vérifiez les fissures, les pinces en vrac ou les marques d'eau près du transom. Pour les voitures, écoutez le bruit d'échappement fort, le cliquetis ou l'odeur d'échappement dans la cabine.
Réflexions finales
Les soufflets d’échappement peuvent paraître simples, mais leur travail est vital. Sur un bateau, ils empêchent l'eau de pénétrer et réduisent les vibrations. Dans une voiture, ils absorbent le stress et protègent les pièces coûteuses comme les pots catalytiques. Que vous entreteniez un MerCruiser Alpha One, un Volvo Penta ou un système d'échappement automobile, prêter attention à ce composant permet d'économiser de l'argent et d'éviter les temps d'arrêt. Choisir le bon matériau, en particulier les soufflets d'échappement en acier inoxydable pour usage automobile ou industriel, signifie une durée de vie plus longue et des performances plus fiables.
