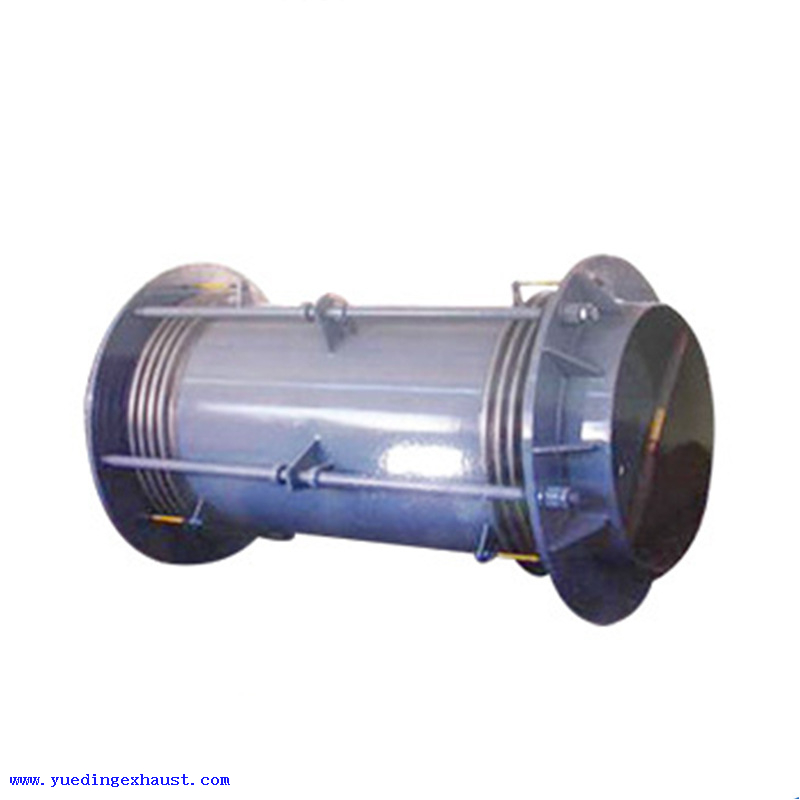

Joint de dilatation résistant aux hautes températures d'acide et d'alcali de caloduc circulaire adapté aux besoins du client pour de diverses canalisations
Description générale
Le joint de dilatation ondulé est également appelé compensateur ou joint de dilatation.Il est composé d'un soufflet (un élément élastique) et d'un tuyau d'extrémité, d'un support, d'une bride, d'un cathéter et d'autres accessoires.Le joint de dilatation est une structure flexible disposée sur une coque de navire ou un pipeline pour compenser les contraintes supplémentaires causées par la différence de température et les vibrations mécaniques.L'expansion et la déformation effectives du soufflet du corps de travail sont utilisées pour absorber les changements de taille causés par la dilatation thermique et la contraction à froid des pipelines, conduits et conteneurs, etc., ou pour compenser les déplacements axiaux, transversaux et angulaires des pipelines, conduits et conteneurs.Il peut également être utilisé pour la réduction du bruit et la réduction des vibrations et le chauffage.Afin d'éviter la déformation ou l'endommagement des canalisations causées par l'allongement thermique ou la contrainte thermique lors du chauffage des canalisations, des compensateurs doivent être installés sur les canalisations pour compenser l'allongement thermique des canalisations, de manière à réduire la contrainte des parois des canalisations et la force d'action sur les pièces de vanne ou structures de soutien.
En tant que composant de compensation flexible, le joint de dilatation présente les avantages d'un fonctionnement fiable, de bonnes performances et d'une structure compacte, et a été largement utilisé dans l'industrie chimique, la métallurgie, l'énergie nucléaire et d'autres secteurs.Dans les conteneurs sur le joint de dilatation, il existe une variété de formes, comme pour la forme ondulée, avec une application de joint de dilatation en forme de U de * * * pour largement, suivie de la forme Ω, de la forme C, etc. En termes de compensation structurelle, les joints de dilatation utilisés dans les pipelines sont divisés en type à pression équilibrée, type à charnière et type à joint universel.
Joint de dilatation métallique
1, joint de dilatation de coude
Le pliage d'un tuyau en forme de U ou autre est également appelé coude de gonflage.C'est une sorte de joint de dilatation compensé par la capacité de déformation élastique de la forme.Ses avantages sont une bonne résistance, une longue durée de vie, peuvent être fabriqués sur le terrain, les inconvénients sont un grand espace, une consommation d'acier et une résistance au frottement.Ce joint de dilatation est largement utilisé dans toutes sortes de conduites de vapeur et de longs tuyaux.
2, joint de dilatation de soufflet
Le joint de dilatation à soufflet est une sorte de joint de dilatation à soufflet métallique.Il peut s'étirer le long de l'axe du tuyau et permettre une petite flexion.Est un joint de dilatation commun des soufflets axiaux, qui est utilisé pour la compensation de longueur axiale sur les pipelines.Afin d'éviter de dépasser la quantité de compensation admissible, un tirant de protection ou un anneau de protection est agencé aux deux extrémités du soufflet, et un support de guidage est agencé aux deux extrémités du tuyau qui y est connecté.De plus, il existe des joints de dilatation angulaires et transversaux, qui peuvent être utilisés pour compenser la déformation angulaire et la déformation transversale de la canalisation.L'avantage de ce type de joint de dilatation est d'économiser de l'espace, d'économiser du matériel, de faciliter la standardisation et la production par lots, l'inconvénient est la courte durée de vie.Les joints de dilatation à soufflet sont généralement utilisés dans les tuyaux à basse température et pression et de courte longueur.Avec l'amélioration de la technologie de production des soufflets, le champ d'application de ce type de joint de dilatation s'élargit.Les joints de dilatation à soufflet sont actuellement disponibles dans les systèmes de tuyauterie avec une pression de 6,0 MPa.
3, joint de dilatation de type manchon
Le joint d'extension de tubage est composé d'un tubage intérieur et extérieur qui peut se déplacer dans la direction axiale relative.L'enveloppe intérieure et extérieure doit être scellée avec une boîte à garniture.Gardez les deux extrémités du tuyau se déplaçant le long d'un axe lors de l'utilisation.Les principaux produits sont le manchon (tube central), la coque, les matériaux d'étanchéité et d'autres composants.Il est utilisé pour compenser l'expansion axiale du tuyau et la rotation axiale à n'importe quel angle.Il convient à l'eau chaude, à la vapeur et aux graisses avec un petit volume et une grande quantité de compensation.La compensation de la dilatation thermique peut être obtenue en faisant coulisser le manchon hors du manchon.
Le manchon intérieur du compensateur de manchon est relié au tuyau et adopte le principe et la structure du joint dynamique auto-pressant haute performance.Il peut glisser librement dans la coque au fur et à mesure que le tuyau se dilate et se dilate, et peut s'adapter à toutes les exigences d'étanchéité des tuyaux.L'étanchéité entre la coque et le manchon intérieur est faite d'un nouveau matériau synthétique, qui peut résister à des températures élevées, à la corrosion et au vieillissement, et la température applicable est de -40 à 150, jusqu'à 350 dans des cas particuliers.Il peut non seulement garantir un glissement axial, mais également garantir l'absence de fuite du fluide dans le tuyau.
