Description du produit
Matériau du corps : | Acier au carbone, acier inoxydable | Taille nominale: | DN25 - DN600mm |
---|---|---|---|
Matériel: | 304.316L | Technique: | Forgé |
Standard: | FR,ASTMJIS,GB,DIN,AISI | Application: | Industrie, produit chimique, etc. |
Souligner: | joint de dilatation à soufflet,joint de dilatation de plomberie |

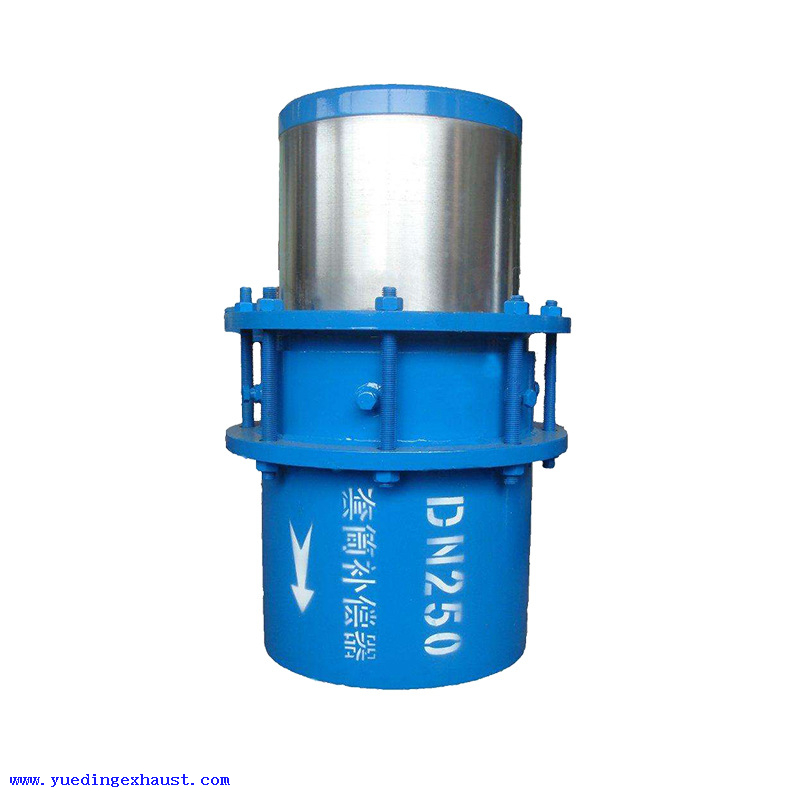

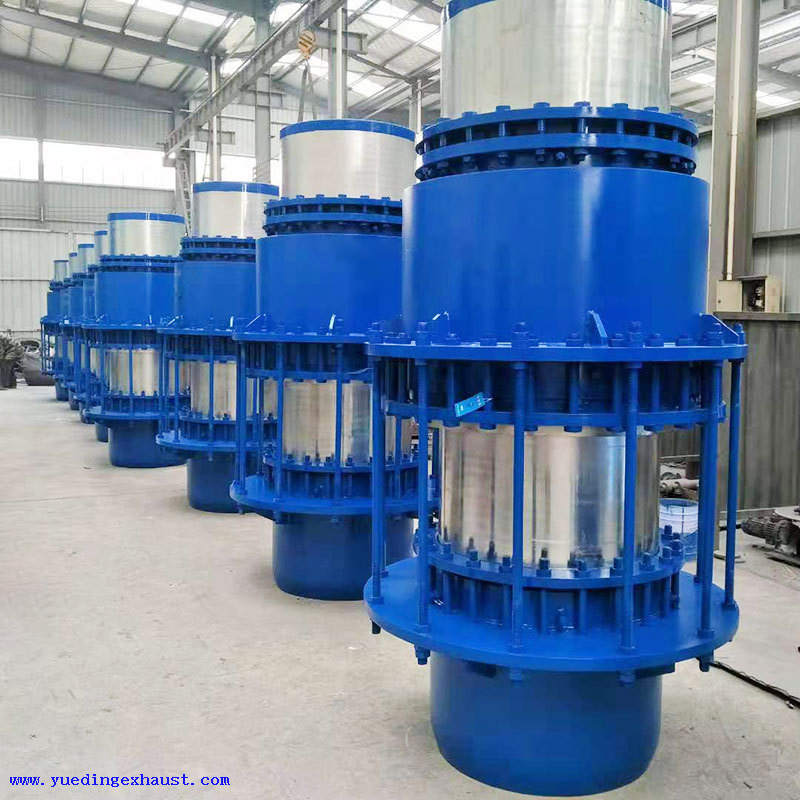

Compensateur de tube ondulé sans manchon de poussée joint de dilatation de type manchon DN250
Description générale
Le compensateur à manchon est un dispositif de compensation pour la conduite de fluide thermique.Il est principalement utilisé pour la compensation d'absorption de déplacement de dilatation thermique axiale après l'auxiliaire du pipeline en ligne droite.C'est un compensateur installé directement dans toute canalisation véhiculant un fluide unidirectionnel ou multidirectionnel sans corrosion.Il y a principalement des manchons (tube central), des coques, des matériaux d'étanchéité et d'autres composants.
Principe de fonctionnement
Le joint de dilatation du manchon anti-poussée est une chambre à vapeur annulaire dense, qui est intelligemment utilisée dans la structure de conception en utilisant la théorie de PASCAL en mécanique des fluides.Cette chambre a deux surfaces de pression annulaires, l'une est la face d'extrémité fixe de la chambre, l'autre est la surface annulaire de l'épaulement du tuyau télescopique scellé dans la chambre, et le tuyau télescopique est mobile. La zone de la surface de compression annulaire mobile est exactement égale à la section transversale du tube télescopique.Lorsque le compensateur fonctionne, sous l'action de la moyenne pression, la pression sur la surface annulaire et la section transversale du tube télescopique sont égales, mais de sens opposés, donc les deux pressions s'annulent. De cette façon, seule la force de frottement du compensateur pour comprimer la garniture est prise en compte dans la conception du support, et dans le calcul de la poussée du support fixe, la poussée causée par la pression du fluide de travail n'est plus calculée. Par conséquent, la le support fixe est un support de réduction de charge, qui peut économiser beaucoup de matériel de support, et également économiser de la main-d'œuvre et des ressources financières.
Principaux paramètres techniques et schéma de principe
(1) diamètre nominal de canalisation : DN25 -- 1000mm
(2) plage de pression nominale applicable : PN≤2.5MPa
(3) température de fonctionnement applicable : t≤350℃
(4) échelle
(5) sélection du joint de dilatation
Lors de la sélection du compensateur, le diamètre nominal DN doit prévaloir.Le diamètre extérieur du pipeline conçu doit être le même que les diamètres intérieur et extérieur dans la liste des paramètres, avec une erreur admissible ≤ 3 mm.
Le modèle du compensateur de sélecteur doit être indiqué dans l'exemple suivant.
Remarque : code de matériau : bx représente tout l'acier inoxydable 1Cr18N19Ti, T représente l'acier au carbone q235-a, BXB représente l'acier semi-inoxydable (tube d'expansion 1Crl8N19Ti)
Paramètres d'un joint de dilatation sans poussée dans un milieu cc à injection d'huile ZTWB
DN | △Max | dimension limite | ||
D | Dmax | Lmax | ||
25 | 150 | 32 | 116 | 1190 |
30 | 150 | 38 | 124 | 1190 |
40 | 150 | 45 | 136, | 1190 |
50 | 200 | 57 | 150 | 1400 |
65 | 200 | 73 | 172 | 1400 |
70 | 200 | 76 | 178 | 1400 |
80 | 200 | 89 | 194 | 1400 |
100 | 250 | 108 | 240 | 1640 |
125 | 250 | 133 | 274 | 1640 |
150 | 250 | 159 | 310 | 1640 |
200 | 250 | 219 | 390 | 1640 |
250 | 300 | 273 | 466 | 1910 |
300 | 300 | 325 | 556 | 1910 |
350 | 300 | 377 | 628 | 1910 |
400 | 350 | 426 | 708 | 2230 |
500 | 400 | 529 | 856 | 2400 |
600 | 400 | 630 | 994 | 2400 |
700 | 400 | 720 | 1130 | 2400 |
800 | 450 | 820 | 1268 | 2650 |
900 | 450 | 920 | 1406 | 2650 |
1000 | 450 | 1020 | 1552 | 2650 |
