Joint de dilatation de tuyau à soufflet marin

État de disponibilité:
Quantité:
Détails du produit:
Lieu d'origine : Chine
Nom de marque: YUEDING
Certificat : ISO 9001
Numéro de modèle: NIL
Conditions de paiement et d'expédition :
Quantité minimum de commande : 1 pièce
Prix ​​négociable
Détails d'emballage : boîtier en acier scellé par des contreplaqués avec chaque extrémité coiffée
Délai de livraison : 5 ~ 30 jours ouvrables
Conditions de paiement : T/T, Western Union, Paypal
Capacité d'approvisionnement : 35 tonnes par jour


Description du produit

Description du produit

ISO 9001 de joint de dilatation de tuyau de soufflet marin d'acier inoxydable

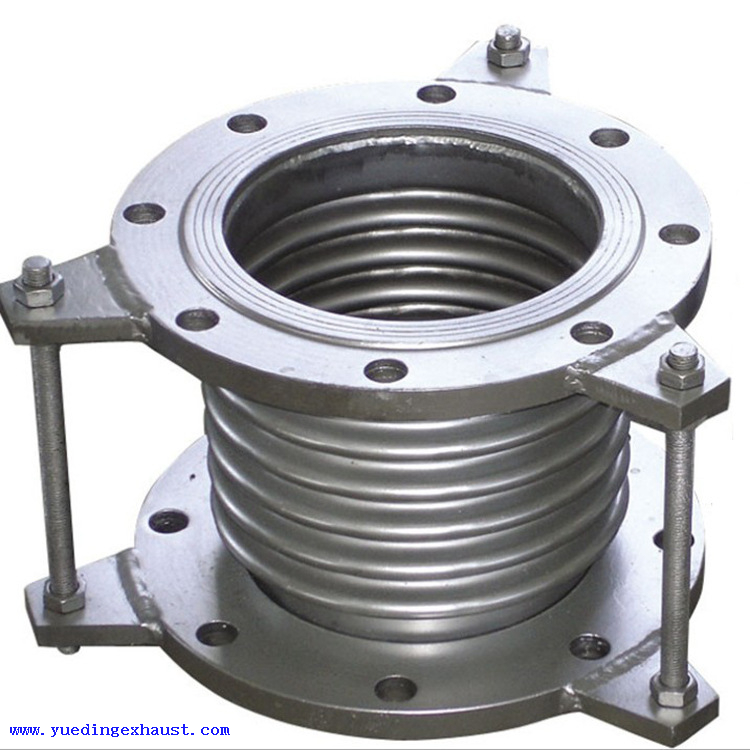

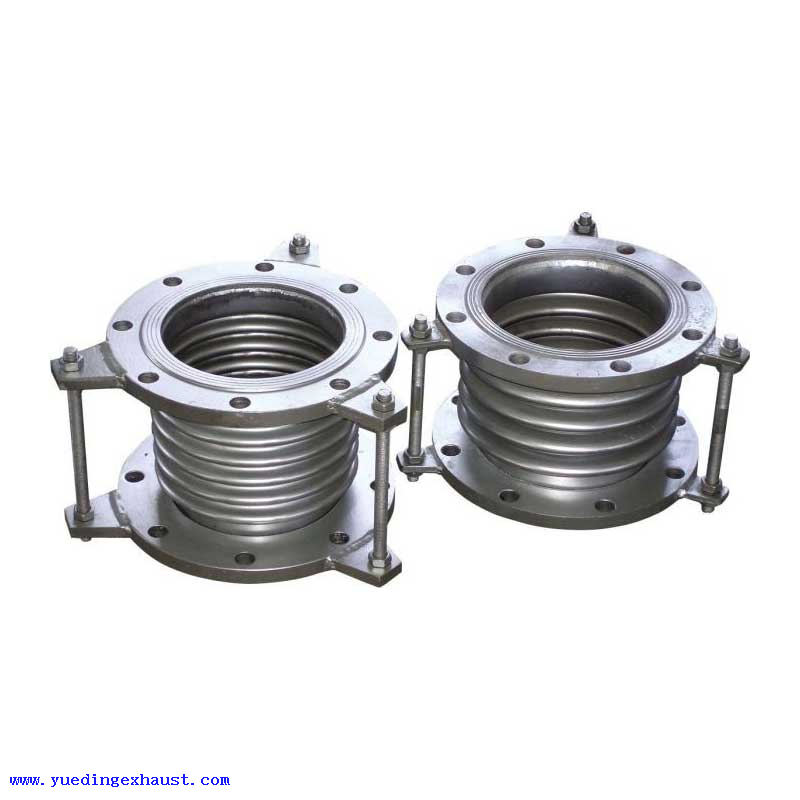

Joint de dilatation à soufflet marin en acier inoxydable



Description générale



Il est principalement utilisé dans le pipeline du moteur à combustion interne.En tant que compensateur de la dilatation thermique et de la contraction du pipeline, il peut résister aux vibrations causées par la contrainte de dilatation thermique et les impulsions dans le système.
Pression nominale : 0,05 MPa
Diamètre nominal : 65-1500mm
Température applicable : ≤550℃

Norme de connexion de bride : CBM33-81 (ISO2084-1974)



Structure



Joint de dilatation marin CBM33-81 de tuyau de soufflet d'acier inoxydable OIN 9001 0



Spécification principale





DN Taille de structure Bride Verrouiller
d L n D1 D2 d d0 Numéro E
65 76 210 10 160 130 12 14 4 M12
80 89 210 10 190 150 12 18 4 M16
100 114 220 6 210 170 12 18 4 M16
125 140 220 6 240 200 12 18 8 M16
150 165 185 3 265 225 14 18 8 M16
175 190 185 3 295 255 14 18 8 M16
200 216 260 3 320 280 14 18 8 M16
360 5 320 280 14 18 8 M16
250 268 280 3 375 335 16 18 12 M16
380 5 375 335 16 18 12 M16
300 318 280 3 440 395 16 22 12 M20
380 5 440 395 16 22 12 M20
350 360 280 3 490 445 16 22 12 M20
380 5 490 445 16 22 12 M20
400 410 280 3 540 495 16 22 16 M20
380 5 540 495 16 22 16 M20
450 460 280 3 595 550 16 22 16 M20
380 5 595 550 16 22 16 M20
500 510 280 3 645 600 16 22 20 M20
380 5 645 600 16 22 20 M20
600 610 280 3 755 705 16 26 20 M24
380 5 755 705 16 26 20 M24
700 711 280 3 860 810 16 26 24 M24
380 5 860 810 16 26 24 M24
800 813 280 3 975 920 16 30 24 M27
380 5 975 920 16 30 24 M27
900 914 290 3 1075 1020 18 30 24 M27
390 5 1075 1020 18 30 24 M27
1000 1016 310 3 1175 1120 18 30 28 M27
1100 1116 310 3 1275 1220 18 30 28 M27
1200 1219 310 3 1375 1320 18 30 32 M27
1300 1312 310 3 1475 1420 18 30 32 M27
1400 1412 310 3 1575 1520 20 30 36 M27
1500 1524 315 3 1690 1630 20 30 36 M27


JOINT DE DILATATION MÉTALLIQUE


Informations détaillées

Application
Bâtiment
Pression
Pn10/16
spécification
DN50-DN2000
garantie
12 mois
Matériau de la bride
Acier au carbone/fer ductile
Souligner
joint de dilatation à soufflet
joint de dilatation de plomberie
