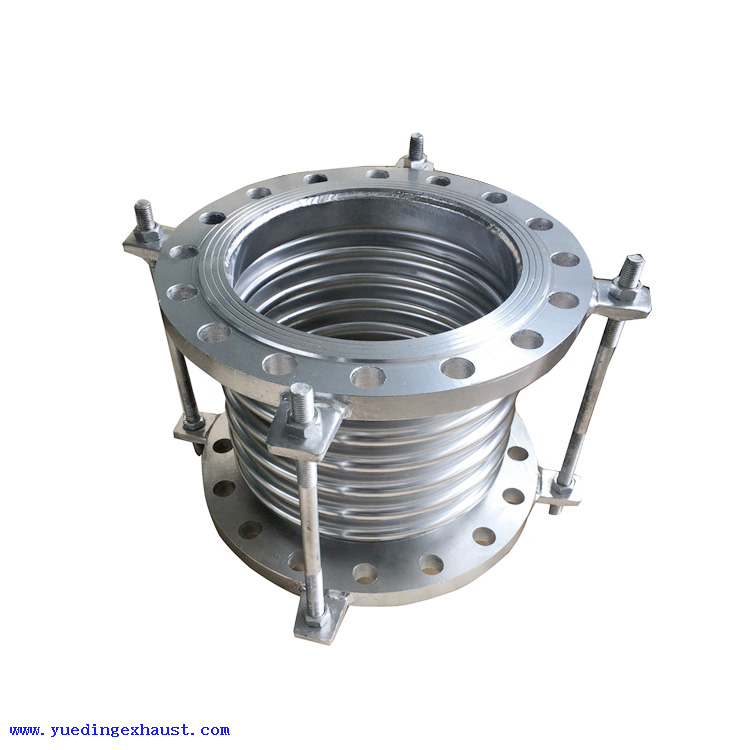

Les joints de dilatation de tuyau de vapeur de garnitures de tuyau en métal soufflent la norme ANSI/BS/JIS/DIN

Acier inoxydable 304 de joint de dilatation de soufflets de garnitures de tuyau en métal de vapeur



Description générale



Le compensateur d'ondulation est un élément de compensation, une utilisation efficace de la déformation du corps télescopique du soufflet, du changement dimensionnel du pipeline d'absorption, du tuyau, de la dilatation et de la contraction thermiques causées par le conteneur, ou du pipeline de compensation, du conduit, du déplacement axial, transversal et angulaire du navire.Le compensateur d'ondulation est principalement utilisé pour la réduction du bruit et la réduction des vibrations.Il est largement utilisé dans l'industrie moderne.







Fonction du joint de dilatation



1. compenser les déformations thermiques axiales, transversales et angulaires du conduit d'absorption.
2. pour faciliter l'installation et le démontage des vannes et des tuyaux.
3. pour réduire l'impact des vibrations de l'équipement sur le pipeline.



Classification du joint de dilatation



Compensateur à soufflet métallique, type axial, horizontal, angulaire de trois types de dizaines de milliers de spécifications, différents types et spécifications de produits, selon les paramètres de service à la clientèle et le montant de la compensation et d'autres exigences de conception et de production.



Dimension du joint principal du joint de dilatation
Diamètre nominalQuantité d'ondulationNiveau de pression MPa

Surface effective de carton ondulé

tube

Diamètre extérieur maximal
0.250.61.01.62.5
Compensation axiale longueur mm/ ténacité N/mm
32825/2122/2620/2618/63
16225
321650/1146/1441/1436/32
16225
40825/2822/4420/4418/8915/9823244
401650/1446/2241/2236/4531/4723244
50825/3022/5120/7018/7015/10637259
501650/1646/2641/3536/3531/5537259
65833/2830/3526/4422/5515/13855270
651242/1638/2238/3234/4031/7055270
80840/2036/2634/3328/4119/6881284
801053/1449/1749/2143/2629/5081284
100645/4745/6040/7535/9325/54121304
1001076/2674/3264/4057/5038/33121304
125548/3842/4738/5934/7429/117180334
125985/2377/2966/3658/4549/63180334
150549/4244/5040/6234/7829/92257364
150879/3471/4364/5154/5950/56257364
200452/4946/5542/6838/7829/97479442
200673/3165/4459/5253/5846/65479442
250472/3065/3459/5252/4534/111769507
2506108/1697/2187/3579/3948/78769507
300472/5165/5559/5952/6547/551105562
3006108/3297/3587/3779/4171/471105562
350472/5865/6259/6752/7447/711307622
3506108/3897/4187/4479/4871/451307622
400472/5465/5859/6252/6847/811611700
4006108/3697/3987/4379/4771/471611700
4504108/3297/3587/3779/4147/751972760
4506162/20145/22131/23118/2571/521972760
5004108/5997/6487/6879/7571/452445835
5006162/34145/37131/39118/43106/282445835
6004108/7497/8087/8579/9471/823534980
6006162/42145/45131/49118/53106/483534980
7004108/6797/7287/7779/8571/10347171110
7006162/42145/45131/49118/53106/6047171110
8004120/88108/95102/10294/11271/9558221265
8006183/67164/72156/77144/85106/6058221265
9004120/84108/90102/9794/10782/12376201186
9006183/60164/65156/69144/76125/9376201186
10004120/91108/98102/10594/11682/11790431286
10006183/59164/65156/71144/81125/8490431286



Caractéristique du joint de dilatation



1. la compensation peut compenser la dilatation thermique : multi direction, le compensateur métallique est bien meilleur que celui d'une seule compensation.
2 .erreur d'installation de compensation : étant donné que l'erreur système est inévitable dans le processus de connexion des tuyaux, le compensateur de fibre peut mieux compenser l'erreur d'installation.
3. Élimination du bruit: le tissu en fibres, le coton isolant lui-même a une absorption acoustique, une fonction de transmission des vibrations, peut réduire efficacement le bruit et les vibrations de la chaudière, du ventilateur et d'autres systèmes.
4. aucune poussée inverse : parce que le matériel principal pour le tissu, le transfert faible.Les compensateurs à fibre simplifient la conception, évitent l'utilisation de gros roulements et économisent beaucoup de matériel et de main-d'œuvre.
5. bonne résistance aux hautes températures, résistance à la corrosion: le choix du plastique fluoré, le matériau silicone a une meilleure résistance aux hautes températures et à la corrosion.
6. Les performances d'étanchéité sont bonnes: il existe un système de production et d'assemblage plus parfait, le compensateur de fibre peut garantir l'absence de fuite.
7. Corps léger, structure simple, installation et maintenance pratiques.





Livraison et expédition du joint de dilatation



1. FedEx/DHL/UPS/TNT pour l'échantillon. Porte-à-porte

2. Par air ou par mer pour les marchandises en lots pour LCL/FCL ; aéroport/port de réception

3. Les clients ont spécifié des forworders de fret ou des méthodes d'expédition négociables !

4. Délai de livraison : a.en stock : immédiatement 2.échantillon : 2 jours 3.OEM/ODM : 3-15 JOURS



Produit connexe de joint de dilatation



Outre le compensateur de manchon, nous produisons également d'autres types de joints de dilatation, tels que joint de démontage, joint de dilatation en caoutchouc, soufflet de dilatation, clapet anti-retour à bec de canard, joint de dilatation métallique, joint de dilatation non métallique, joint flexible, joint télescopique, joint de transmission, expansion de tissu joint et bride etc.

Description du produit

Joints de dilatation de tuyau en métal résistant chimiquement pour absorber la croissance thermique

Joints de dilatation de tuyaux métalliques

Description du produit

Les joints de dilatation de tuyaux métalliques peuvent résister aux températures et pressions de conception, ainsi que fournir la capacité nécessaire pour absorber la croissance thermique du système de tuyauterie.

Le mouvement thermique requis peut être axial, latéral ou angulaire.Dans certains cas, la poussée de pression d'un joint de dilatation de tuyau doit être limitée par l'utilisation de tirants, de charnières ou d'un cardan tout en permettant au soufflet de se déplacer dans ses déviations de conception.
Joints de dilatation avec soufflet en acier inoxydable
Sunny Steel propose une large gamme de joints de dilatation, adaptés à de nombreuses applications spécifiques.
La gamme de joints de dilatation Sunny Steel se compose essentiellement de trois séries principales :

  • Série standard : joints de dilatation jusqu'à DN 150 (6')

  • Série industrielle : joints de dilatation jusqu'à DN 1.000 (40')

  • Série spéciale : joints de dilatation >DN 1.000

Le cœur de tous les joints de dilatation est le soufflet métallique.Grâce à des installations de conception et de fabrication modernes, tous les joints de dilatation BOA offrent les avantages suivants :


  • Grande flexibilité

  • Longueur de construction courte

  • Grande capacité de mouvement

  • Durabilité et excellente résistance chimique



Guide d'installation des joints de dilatation métalliques



Stockage:

  1. Stockez les joints de dilatation dans un endroit sec/frais tel qu'un entrepôt.

  2. Stockez la bride face vers le bas sur une palette ou une plate-forme en bois.

  3. Ne stockez pas d'autres objets lourds sur le dessus du ou des joints de dilatation.

  4. On peut s'attendre à une durée de conservation de dix ans dans des conditions idéales.

Manutention:
Ne pas soulever avec des cordes ou des barres à travers les trous de boulons.Si vous soulevez à travers l'alésage, utilisez un rembourrage ou une selle pour répartir le poids.Ne laissez pas les joints de dilatation reposer verticalement sur les bords des brides pendant un certain temps.Ne soulevez pas les dispositifs de retenue d'expédition.
Conditions de service:
Assurez-vous que la cote du joint de dilatation pour la température, la pression, les mouvements et la sélection des matériaux correspondent aux exigences du système.Contactez le fabricant si les exigences du système dépassent celles du joint de dilatation sélectionné.
Alignement:
Les joints de dilatation ne sont pas conçus pour compenser les erreurs de désalignement de la tuyauterie.Vérifiez auprès du fabricant si un désalignement de la tuyauterie est présent.
Ancrage :
La fonction principale des joints de dilatation est de compenser la dilatation thermique axiale des tuyaux.Les joints de dilatation métalliques doivent être protégés par un ancrage adéquat contre les pressions internes et de poussée des fluides pour éviter tout dommage.L'ancrage doit être installé aussi près que possible de l'extrémité aval du joint de dilatation, l'équipement d'origine servant d'ancrage opposé.Les ancrages doivent empêcher le mouvement du tuyau dans n'importe quelle direction.Les suspensions ou les socles de tuyaux ne peuvent pas être considérés comme des ancrages car ils n'offrent aucune restriction contre les mouvements latéraux ou d'extrémité.
Lors de la conception d'un ancrage pour un joint de dilatation métallique, consultez le tableau des forces de poussée internes du catalogue de joints de dilatation approprié.Le poids de la tuyauterie, des vannes et des fluides, ainsi que la résistance de la tuyauterie à la déflexion, doivent être inclus dans le poids et la résistance de conception d'un ancrage.
Des ancrages sont nécessaires chaque fois qu'un système de tuyauterie change de direction.Les joints de dilatation doivent être situés le plus près possible des points d'ancrage.Pour une protection supplémentaire du joint de dilatation, il est recommandé d'installer des tiges de contrôle sur le joint de dilatation pour éviter des mouvements excessifs dus à la poussée de pression de la ligne.
Guides :
Les joints de dilatation doivent être correctement guidés et ancrés conformément aux normes EJMA.
Support du tuyau:
La tuyauterie doit être supportée afin que les joints de dilatation ne supportent aucun poids de tuyau.
Brides d'accouplement :
Installez la bride du joint de dilatation contre les brides de tuyau correspondantes et installez les boulons de sorte que la tête du boulon soit contre la bride du joint de dilatation.Les boulons doivent être installés du côté du soufflet (de sorte que les têtes de boulons soient adjacentes au soufflet) pour s'assurer que les boulons n'interfèrent pas avec le soufflet pendant les périodes de compression.Les dimensions bride à bride du joint de dilatation doivent correspondre à l'ouverture requise.
Assurez-vous que les brides de raccordement sont propres et correspondent au type fourni avec le joint de dilatation.Des joints d'un matériau, d'une taille et d'une température nominale appropriés doivent être utilisés dans toutes les installations de type bride à bride.
Couple de boulon :
Serrez les boulons par étapes en alternant autour de la bride.Ne serrez jamais un joint de dilatation au point qu'il y ait
contact métal sur métal entre la bride du compensateur de dilatation et la contre-bride.
Restrictions d'expédition :
Les mouvements de détente et de compression sont préréglés en usine.Les dispositifs de retenue d'expédition protègent le joint de dilatation dans sa position neutre avant l'installation.Retirez les dispositifs de retenue d'expédition après l'installation et avant les tests hydrauliques du système.
Conseils supplémentaires :
1. L'isolant ou les couvertures thermiques sur un joint de dilatation métallique doivent être fournis par le fabricant du joint de dilatation pour empêcher l'utilisation de matériaux isolants corrosifs contenant du chlorure.L'isolation doit être installée pour permettre un accès facile à la zone de la bride, pour vérifier le boulonnage.
2. Ne pas souder à proximité immédiate d'un joint de dilatation non blindé sans protéger le joint de dilatation des éclaboussures de soudure dommageables.
3. Si un joint de dilatation doit être installé sous terre ou sera immergé dans l'eau, contactez le fabricant pour obtenir des directives spécifiques.
4. Envisagez de commander un joint de dilatation de rechange.Le coût des temps d'arrêt d'un joint de dilatation critique dépasse de loin le coût d'une unité de rechange placée et protégée en réserve sur site.
5. Dans la mesure du possible, installez le joint de dilatation à côté d'un ancrage comme indiqué ci-dessous sans dépasser la distance maximale au 1er guide avec au moins deux guides de tuyau concentriques sur le côté opposé du joint.Des guides supplémentaires sont nécessaires pour empêcher la courbure ou la flexion du tuyau.
6. Lorsqu'un joint de dilatation est placé ailleurs dans la ligne, au moins deux guides concentriques doivent être utilisés de chaque côté du joint avec des joints supplémentaires installés comme recommandé dans le diagramme d'espacement des guides de tuyau.
7. L'intérieur de tous les tuyaux doit être propre avant d'installer et de tester les joints de dilatation.Les joints de dilatation ne doivent pas être soumis à des tests de pression hydrostatique au-delà de leur pression de service nominale.
8. Fixez tous les ancrages et guides avant le test.Retirez les barres d'expédition avant le test.
9. Les joints de dilatation doivent être retirés des conduites pendant que le système est testé hydrostatiquement à une pression dépassant la pression de service admissible.
10. Les joints de dilatation fabriqués avec des gaines d'écoulement doivent être installés avec la flèche d'écoulement pointant dans la même direction que l'écoulement du fluide.
11. Des joints de dilatation simples à pression externe doivent être installés avec l'extrémité mobile adjacente à l'extrémité mobile du tuyau répondant à la dilatation thermique induite pendant le réchauffement du système.
12. Le non-respect des instructions d'installation annulera la garantie.
