Détails du produit: Lieu d'origine : Chine Nom de marque: YUEDING Certificat : ISO 9001 Numéro de modèle: NIL Conditions de paiement et d'expédition : Quantité minimum de commande : 1 pièce Prix négociable Détails d'emballage : boîtier en acier scellé par des contreplaqués avec chaque extrémité coiffée Délai de livraison : 5 ~ 30 jours ouvrables Conditions de paiement : T/T, Western Union, Paypal Capacité d'approvisionnement : 35 tonnes par jour | |||||||||
Description du produit
Nom du produit : | Joint de dilatation en métal marin | Matériel: | Acier inoxydable |
---|---|---|---|
Taper: | Marin | Pression de travail : | 0.6MPa, 1.0MPa, 1.6Mpa |
Personnalisé : | Oui | Moyen: | Pétrole, eau froide et chaude, vapeur |
Souligner: | joint de dilatation à soufflet,joint de dilatation de plomberie |

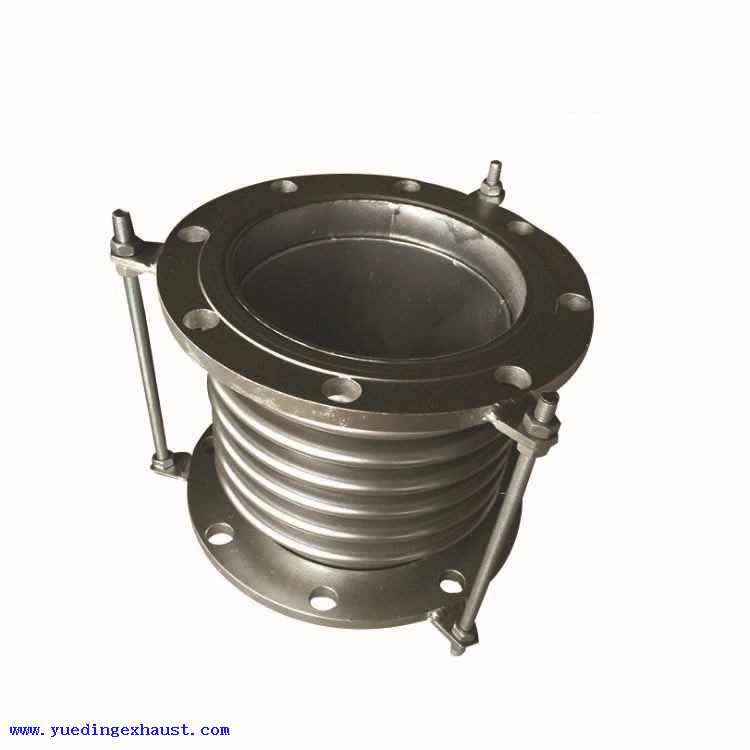

Type marin joint de dilatation de soufflet en métal DN 50 - norme de 500 millimètres GB569-65
Description générale
Il est principalement appliqué à l'eau de mer, au ballast, au feu et au pétrole, la température de la vapeur n'est pas supérieure à 200 degrés Celsius et au système de tuyauterie du navire, et en tant que dilatation et contraction thermiques dues au dispositif de compensation de déplacement de déformation de la coque dans le pipeline, mais peut également être appliqué au champ de vibration du ventilateur, de la pompe et de la tuyauterie de haute fréquence et de faible amplitude.
Paramètres de base
DN : 50-500mm, PN=0.6MPa, 1.0MPa, 1.6Mpa
Norme de connexion de bride : GB569-65
Milieu applicable: huile, eau froide et chaude, vapeur
Structure
Spécification de produit
PN(MPa) | DN(mm) | Taille de structure | Taille de bride | Lester | |||||||||
n | d | D | L | D1 | D2 | b | b1 | b2 | d0 | n1 | |||
millimètre | millimètre | Kg | |||||||||||
0.6 | 50 | 6 | 60 | 88 | 180 | 135 | 103 | 15 | 13 | 9 | 15 | 6 | 3.8 |
65 | 76 | 108 | 190 | 155 | 123 | 14 | 12 | 9 | 15 | 6 | 4.5 | ||
80 | 90 | 122 | 200 | 170 | 138 | 14 | 13 | 9 | 15 | 8 | 5.0 | ||
100 | 110 | 142 | 200 | 190 | 158 | 14 | 13 | 9 | 15 | 8 | 5.8 | ||
125 | 135 | 181 | 225 | 215 | 183 | 14 | 13 | 10 | 15 | 10 | 7.8 | ||
150 | 160 | 206 | 225 | 240 | 206 | 14 | 14 | 11 | 15 | 12 | 8.9 | ||
175 | 189 | 235 | 225 | 270 | 238 | 15 | 14 | 11 | 15 | 12 | 10.5 | ||
200 | 4 | 214 | 272 | 205 | 295 | 264 | 15 | 15 | 11 | 15 | 12 | 13.3 | |
250 | 260 | 316 | 205 | 365 | 327 | 16 | 16 | 12 | 17 | 14 | 18.3 | ||
300 | 310 | 366 | 210 | 430 | 366 | 19 | 18 | 12 | 21 | 14 | 25.9 | ||
350 | 377 | 433 | 210 | 480 | 436 | 20 | 20 | 13 | 21 | 16 | 28.7 | ||
400 | 426 | 462 | 220 | 530 | 486 | 21 | 22 | 14 | 21 | 16 | 35.7 | ||
450 | 480 | 536 | 220 | 580 | 536 | 21 | 24 | 16 | 21 | 18 | 39.4 | ||
500 | 530 | 584 | 220 | 635 | 591 | 21 | 26 | 18 | 21 | 20 | 44.4 | ||
1.0 | 50 | 6 | 60 | 87 | 180 | 135 | 103 | 15 | 13 | 9 | 15 | 6 | 4.0 |
65 | 76 | 110 | 200 | 155 | 123 | 14 | 12 | 9 | 15 | 6 | 5.0 | ||
80 | 90 | 124 | 200 | 170 | 138 | 14 | 13 | 9 | 15 | 8 | 5.5 | ||
100 | 110 | 144 | 200 | 190 | 158 | 14 | 13 | 9 | 15 | 8 | 6.4 | ||
125 | 135 | 177 | 225 | 215 | 183 | 14 | 13 | 10 | 15 | 10 | 7.6 | ||
150 | 130 | 196 | 225 | 240 | 208 | 14 | 14 | 11 | 15 | 12 | 8.6 | ||
175 | 189 | 225 | 230 | 285 | 248 | 16 | 17 | 12 | 17 | 12 | 12.2 | ||
200 | 214 | 269 | 260 | 310 | 273 | 17 | 17 | 12 | 17 | 12 | 18.8 | ||
250 | 260 | 316 | 260 | 380 | 336 | 20 | 20 | 14 | 21 | 14 | 24.9 | ||
300 | 310 | 366 | 260 | 435 | 391 | 21 | 24 | 14 | 21 | 16 | 30.6 | ||
350 | 377 | 434 | 270 | 485 | 441 | 21 | 28 | 14 | 21 | 18 | 35.6 | ||
400 | 426 | 484 | 280 | 545 | 496 | 24 | 30 | 16 | 26 | 18 | 46.6 | ||
450 | 480 | 538 | 290 | 600 | 551 | 24 | 32 | 16 | 26 | 20 | 52.6 | ||
500 | 530 | 588 | 300 | 650 | 601 | 25 | 34 | 18 | 26 | 20 | 60.1 | ||
1.6 | 50 | 60 | 87 | 180 | 135 | 103 | 15 | 13 | 9 | 15 | 6 | 4.1 | |
65 | 76 | 108 | 200 | 170 | 132 | 18 | 16 | 12 | 17 | 8 | 6.9 | ||
80 | 90 | 124 | 200 | 185 | 147 | 19 | 17 | 12 | 17 | 8 | 8.1 | ||
100 | 110 | 144 | 200 | 205 | 167 | 19 | 17 | 12 | 17 | 10 | 9.3 | ||
125 | 135 | 169 | 225 | 225 | 187 | 19 | 17 | 12 | 17 | 10 | 10.7 | ||
150 | 160 | 194 | 225 | 255 | 217 | 19 | 18 | 13 | 17 | 12 | 12.7 | ||
175 | 189 | 223 | 230 | 300 | 256 | 21 | 20 | 14 | 21 | 12 | 17.1 | ||
200 | 214 | 270 | 260 | 325 | 281 | 21 | 22 | 15 | 21 | 12 | 23.6 | ||
250 | 260 | 316 | 260 | 390 | 341 | 25 | 26 | 16 | 26 | 14 | 33.0 | ||
300 | 210 | 366 | 260 | 445 | 396 | 25 | 28 | 17 | 26 | 16 | 39.2 | ||
350 | 377 | 433 | 270 | 495 | 447 | 26 | 32 | 18 | 26 | 18 | 46.0 | ||
400 | 426 | 483 | 280 | 560 | 505 | 30 | 36 | 22 | 30 | 18 | 53.2 | ||
450 | 480 | 537 | 290 | 610 | 555 | 38 | 40 | 26 | 30 | 20 | 52.1 | ||
500 | 530 | 587 | 300 | 665 | 610 | 42 | 44 | 28 | 30 | 22 | 100.3 |
