Introduction
Les soufflets métalliques sont essentiels dans de nombreux systèmes industriels. Ces composants flexibles absorbent les mouvements, les vibrations et la dilatation thermique.
Dans cet article, nous explorerons ce que sont les soufflets métalliques, comment ils fonctionnent et leur importance en ingénierie. Vous découvrirez également leur processus de fabrication et leurs applications dans tous les secteurs.
Comprendre les bases des soufflets métalliques

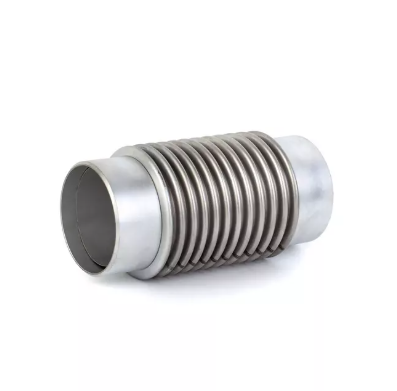

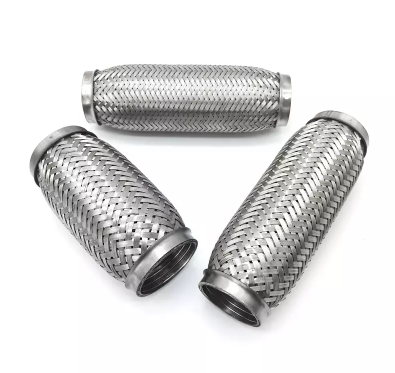

Définition des soufflets métalliques
Un soufflet métallique est un tube flexible à paroi mince fabriqué à partir de matériaux comme l'acier inoxydable, les alliages de nickel et le titane. Ces tubes se distinguent par leur conception ondulée ou alambiquée, ce qui leur confère la capacité unique de s'étirer, de se comprimer et de se plier sans perdre leurs propriétés d'étanchéité. La structure spéciale leur permet de s'adapter aux mouvements axiaux, latéraux ou angulaires au sein d'un système. Les matériaux utilisés dans les soufflets métalliques sont sélectionnés pour leur durabilité, leur flexibilité et leur capacité à résister à des températures, pressions et environnements corrosifs extrêmes. En conséquence, ils sont largement utilisés dans des systèmes tels que la tuyauterie, les systèmes d’échappement et les chambres à vide.
Principales caractéristiques des soufflets métalliques
La flexibilité des soufflets métalliques est sans doute leur caractéristique la plus essentielle. Les circonvolutions de leur conception leur permettent d'absorber les mouvements dans plusieurs directions : axiales, latérales et angulaires. Cette flexibilité est essentielle pour les systèmes soumis à une expansion, une contraction ou des vibrations. Les matériaux utilisés dans leur construction offrent résistance et résilience dans les conditions les plus difficiles, telles que des températures extrêmes ou des environnements à haute pression. De plus, les soufflets métalliques sont capables d'absorber les vibrations, ce qui en fait un choix idéal pour les applications sensibles nécessitant un fonctionnement fluide, comme les instruments et machines de précision.
Importance des soufflets métalliques en ingénierie
Les soufflets métalliques sont essentiels aux industries telles que l'aérospatiale, l'automobile et les dispositifs médicaux. Leur capacité à maintenir une étanchéité tout en absorbant les mouvements et les fluctuations de pression garantit que les systèmes peuvent continuer à fonctionner sans problème, même dans des conditions difficiles. Dans l’aérospatiale, par exemple, ils gèrent les changements de pression et les vibrations des moteurs à réaction. Dans l'industrie automobile, ces composants sont utilisés dans les systèmes d'échappement pour absorber les vibrations et prévenir les fuites d'échappement. Que vous travailliez avec un dispositif médical sensible ou un moteur haute performance, les soufflets métalliques offrent la flexibilité et la fiabilité nécessaires pour éviter les fuites et les pannes.
La fonctionnalité et la mécanique des soufflets métalliques
La conception unique des soufflets métalliques
Ce qui distingue les soufflets métalliques, c'est leur conception unique et alambiquée. La structure ondulée permet à ces composants de se dilater, de se contracter et de se plier en réponse à diverses contraintes mécaniques. Cette conception est parfaite pour les systèmes qui doivent absorber des mouvements ou gérer des changements de pression sans perdre leurs capacités d’étanchéité. La profondeur et le nombre de circonvolutions sont calculés pendant le processus de conception pour garantir que le soufflet fonctionne efficacement dans des applications spécifiques. Que l'application implique un déplacement axial, des vibrations ou un mouvement angulaire, les soufflets s'adaptent et fonctionnent en conséquence, garantissant que le système reste intact.
Mécanisme d'absorption des mouvements
Lorsqu'une pression ou une contrainte mécanique est appliquée à un système, les soufflets métalliques réagissent en se dilatant, en se comprimant ou en se pliant. Ce mouvement leur permet d'absorber les changements sans compromettre leur intégrité structurelle. Les forces axiales, latérales ou angulaires provoquent la flexion des circonvolutions, répartissant ainsi la contrainte sur l'ensemble du soufflet. La clé de leur fonctionnalité réside dans leur capacité à absorber ces mouvements tout en conservant leurs propriétés d’étanchéité. L'élasticité des soufflets garantit qu'ils reprennent leur forme initiale une fois la contrainte supprimée, préservant ainsi la stabilité et l'efficacité du système.
Déformation élastique et répartition des contraintes
Les soufflets métalliques excellent dans leur capacité à se déformer élastiquement sous contrainte. En fléchissant, ils absorbent l’énergie de la force appliquée et la répartissent uniformément sur toute la structure. Cela permet d’éviter les points de stress localisés qui pourraient entraîner une défaillance ou une fatigue. La déformation élastique permet au soufflet de résister à des mouvements répétés ou à des fluctuations de pression sur des périodes prolongées. La flexibilité des soufflets garantit que même sous une contrainte continue, ils peuvent s'adapter et reprendre leur forme d'origine, ce qui les rend très durables et fiables.
Capacités d'étanchéité
En plus de leurs propriétés d’absorption des mouvements, les soufflets métalliques sont conçus pour maintenir une fermeture hermétique. Cette capacité à sceller hermétiquement est cruciale dans les applications nécessitant des systèmes étanches. Qu'il s'agisse de fluides ou de gaz dangereux ou du maintien d'environnements sous vide, les soufflets métalliques garantissent qu'aucune fuite ne se produit, même en cas de variations de pression et de température. Cette capacité d'étanchéité est particulièrement précieuse dans des secteurs tels que l'aérospatiale, les dispositifs médicaux et le traitement chimique, où les fuites peuvent entraîner des pannes coûteuses ou des risques pour la sécurité.
Processus de fabrication et choix de matériaux pour les soufflets métalliques

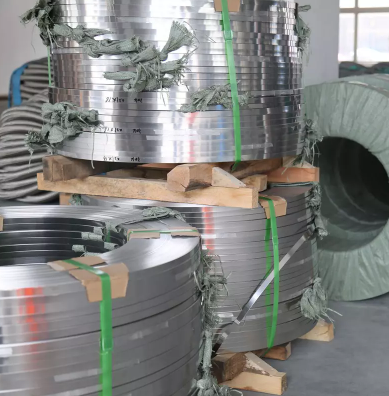

Matériaux courants utilisés dans les soufflets métalliques
Les matériaux choisis pour la fabrication des soufflets métalliques jouent un rôle important dans leurs performances. L'acier inoxydable est le matériau le plus couramment utilisé en raison de son équilibre entre flexibilité, résistance et résistance à la corrosion. Les alliages de nickel sont généralement utilisés pour les applications à haute température, tandis que le titane est sélectionné pour les environnements présentant des risques de corrosion extrêmes. Le choix des matériaux dépend de facteurs tels que le type d'environnement, les niveaux de pression et les fluctuations de température attendues. L’utilisation des bons matériaux garantit que les soufflets métalliques fonctionnent de manière optimale et fiable tout au long de leur durée de vie.
| Matériau | Résistance à la corrosion | Plage de température | Endurance à la pression | Flexibilité | Applications courantes |
| Acier inoxydable | Excellent | -100°C à 700°C | Haut | Modéré | Applications industrielles générales |
| Alliages de nickel | Très haut | -200°C à 1000°C | Très haut | Faible | Environnements à haute température |
| Titane | Excellent | -150°C à 600°C | Haut | Modéré | Environnements corrosifs et extrêmes |
Processus de fabrication
Le processus de fabrication des soufflets métalliques fait appel à plusieurs techniques, notamment le formage par poinçonnage, le formage par expansion et le soudage des bords. Le formage par poinçonnage est une méthode rentable, idéale pour la production à grande échelle, offrant une flexibilité modérée. Le formage par expansion, en revanche, offre une meilleure flexibilité et est utilisé pour des applications nécessitant une plus grande gestion des mouvements et de la pression. Le soudage des bords, qui offre la plus haute précision, est généralement utilisé pour les applications critiques où la durabilité et l'étanchéité sont essentielles, comme dans les systèmes à vide. Le choix de la méthode de fabrication dépend des exigences de l'application et des caractéristiques spécifiques requises du soufflet métallique.
| Méthode de fabrication | Flexibilité | Tolérance à la pression | Précision | Applications idéales |
| Formation de poinçon | Modéré | Modéré | Faible | Production en grand volume, usage général |
| Formation d'expansion | Haut | Haut | Modéré | Applications à mouvements élevés, précision |
| Soudage des bords | Faible | Très haut | Très haut | Applications critiques, systèmes de vide |
Apprenez-en davantage sur les soufflets métalliques formés hydrauliquement.
Personnalisation de la conception basée sur l'application
Les soufflets métalliques sont hautement personnalisables, permettant aux ingénieurs d'ajuster le nombre de circonvolutions, leur profondeur et l'épaisseur du matériau en fonction des besoins spécifiques de l'application. Par exemple, les systèmes soumis à des conditions de pression ou de température élevées peuvent nécessiter des matériaux plus épais ou davantage de circonvolutions pour absorber efficacement les contraintes et les mouvements. De même, les systèmes comportant des mouvements fréquents peuvent nécessiter des circonvolutions plus profondes pour offrir une plus grande flexibilité. En adaptant la conception des soufflets métalliques, les ingénieurs peuvent garantir que ces composants répondent aux exigences de performances de leurs applications spécifiques.
Principaux avantages de l'utilisation de soufflets métalliques dans les applications industrielles
Flexibilité et durabilité
La flexibilité des soufflets métalliques leur permet d'absorber les mouvements sans endommager les composants environnants. Cette flexibilité est particulièrement précieuse dans les systèmes soumis à des contraintes mécaniques ou thermiques, tels que les canalisations, les turbines ou les systèmes d'échappement. En plus de leur flexibilité, les soufflets métalliques sont très durables, garantissant des performances à long terme, même dans des environnements difficiles. Leur capacité à résister à des mouvements et changements de pression répétés en fait un composant essentiel dans les systèmes où la fiabilité est primordiale.
Amortissement des vibrations et réduction du bruit
Dans de nombreuses applications industrielles, les vibrations peuvent endommager les équipements et réduire l’efficacité des systèmes. Les soufflets métalliques servent d'amortisseurs de vibrations efficaces, isolant et absorbant les vibrations qui autrement se propageraient dans le système. Cela permet non seulement de prolonger la durée de vie de l’équipement, mais également de réduire le bruit généré par les machines. Dans les environnements où la réduction du bruit est une priorité, comme dans les hôpitaux ou les laboratoires, les soufflets métalliques offrent une solution plus silencieuse et plus efficace.
Compensation de dilatation thermique
Dans les systèmes où les changements de température provoquent la dilatation ou la contraction des matériaux, les soufflets métalliques aident à absorber le mouvement qui en résulte. Sans la flexibilité offerte par les soufflets, ces changements induits par la température pourraient provoquer la fissuration, la déformation ou la défaillance des tuyaux et autres composants. Les soufflets métalliques compensent efficacement la dilatation et la contraction thermiques, garantissant ainsi que les systèmes restent intacts même dans des environnements soumis à de fréquentes fluctuations de température.
Résistance à la corrosion et endurance à haute pression
Les matériaux utilisés dans les soufflets métalliques sont choisis pour leur capacité à résister à la corrosion, ce qui les rend idéaux pour une utilisation dans des environnements agressifs, tels que les usines de traitement chimique, les plates-formes pétrolières offshore ou les centrales électriques. Les soufflets métalliques en acier inoxydable ou en alliages de nickel peuvent résister à l'exposition à des substances corrosives sans se dégrader. De plus, ils sont conçus pour fonctionner dans des conditions de haute pression, garantissant ainsi qu'ils conservent leurs capacités d'étanchéité même dans des systèmes soumis à des contraintes extrêmes.
Découvrez comment les soufflets métalliques sont appliqués dans tous les secteurs en consultant un guide d'application détaillé.
| Avantage | Description | Exemples d'applications |
| Flexibilité et durabilité | Absorbe les mouvements sans endommager les composants, garantit des performances à long terme | Systèmes de tuyauterie, turbines, systèmes d'échappement |
| Amortissement des vibrations et du bruit | Réduit les vibrations et le bruit, prolonge la durée de vie des équipements | Instruments de précision, machines industrielles |
| Compensation de dilatation thermique | S'adapte aux changements de longueur dus aux fluctuations de température | Échangeurs de chaleur, conduites de vapeur |
| Résistance à la corrosion et endurance | Résiste à la corrosion, maintient les performances dans les environnements difficiles | Traitement chimique, centrales électriques |
Défis et considérations lors de la conception de soufflets métalliques
Équilibrer flexibilité et durabilité
L’un des défis les plus importants lors de la conception de soufflets métalliques consiste à trouver le bon équilibre entre flexibilité et durabilité. Bien que les soufflets métalliques soient conçus pour absorber les mouvements et la dilatation thermique, une flexibilité excessive peut réduire leur résistance, entraînant une défaillance prématurée. D’un autre côté, trop se concentrer sur la durabilité peut rendre le soufflet trop rigide, l’empêchant d’absorber efficacement les contraintes. Le nombre de circonvolutions, leur profondeur et l'épaisseur du matériau doivent être soigneusement optimisés pour garantir que les soufflets conservent leur flexibilité sans compromettre leur capacité à résister aux pressions élevées et aux contraintes mécaniques dans le temps.
Sélection des matériaux et compatibilité
Le choix du matériau des soufflets métalliques est un autre facteur critique pour leurs performances et leur longévité. Le matériau doit être compatible avec l'environnement dans lequel les soufflets seront utilisés, garantissant qu'ils peuvent supporter des températures extrêmes, des substances corrosives et des pressions élevées. L’acier inoxydable, par exemple, est un excellent choix pour les applications industrielles générales en raison de sa résistance à la corrosion et de sa flexibilité. Toutefois, pour les environnements présentant des températures plus élevées ou des produits chimiques agressifs, les alliages de nickel ou de titane peuvent être plus adaptés. Assurer la compatibilité des matériaux est crucial pour prévenir une dégradation prématurée, maintenir les performances et garantir la sécurité du système.
Assurer des joints étanches dans les applications critiques
Dans des applications telles que les systèmes de vide, les canalisations haute pression ou le traitement chimique, il est primordial de garantir une étanchéité parfaite. Les soufflets métalliques doivent être conçus avec précision pour éviter toute fuite, car même une petite brèche peut entraîner des pannes catastrophiques. Des problèmes d’étanchéité peuvent survenir en raison de facteurs tels que la dégradation des matériaux, une mauvaise installation ou des fluctuations de pression. Les ingénieurs doivent utiliser des technologies d'étanchéité avancées, telles que le soudage et le soudage des bords, pour garantir l'intégrité du soufflet. De plus, une inspection et un entretien réguliers sont cruciaux pour détecter toute faiblesse potentielle qui pourrait compromettre l’étanchéité.
Meilleures pratiques pour l’entretien et le nettoyage des soufflets métalliques
Inspection et surveillance régulières
Une inspection de routine est essentielle pour garantir que les soufflets métalliques continuent de fonctionner correctement au fil du temps. Des contrôles réguliers peuvent détecter les premiers signes d’usure, de corrosion ou de déformation pouvant entraîner une défaillance. En surveillant les soufflets, les ingénieurs peuvent détecter les problèmes potentiels avant qu'ils ne s'aggravent, réduisant ainsi les temps d'arrêt et évitant des réparations coûteuses. La fréquence des inspections dépendra de l'environnement du système et du niveau de mouvement subi par le soufflet. Par exemple, les systèmes soumis à des vibrations élevées ou à des températures extrêmes peuvent nécessiter des contrôles plus fréquents.
Techniques de nettoyage et matériaux recommandés
Un nettoyage adéquat est essentiel pour maintenir les performances et la durée de vie des soufflets métalliques. L'utilisation de produits de nettoyage inappropriés peut entraîner de la corrosion, une dégradation des matériaux ou des dommages à la structure du soufflet. Il est important de sélectionner des produits de nettoyage compatibles avec le matériau du soufflet, tels que des solvants ou des détergents doux. Les produits chimiques agressifs, comme les substances acides ou abrasives, doivent être évités, car ils peuvent causer de graves dommages. Le nettoyage doit être effectué régulièrement, en particulier dans les environnements où des contaminants tels que la poussière, l'huile ou les produits chimiques peuvent s'accumuler. Garder les soufflets propres garantit qu'ils restent fonctionnels et efficaces dans leur rôle.
Lubrification pour une flexibilité améliorée
La lubrification joue un rôle crucial dans le maintien de la flexibilité et des performances des soufflets métalliques, en particulier dans les systèmes comportant des mouvements à haute fréquence. Des lubrifiants appropriés aident à réduire la friction, facilitant ainsi la flexion du soufflet et son retour à sa forme originale. Ceci est particulièrement important dans les applications qui nécessitent une expansion et une contraction fréquentes, car le mouvement peut user le soufflet avec le temps. Les lubrifiants doivent être soigneusement sélectionnés en fonction du matériau du soufflet et des conditions environnementales auxquelles ils sont exposés. L'utilisation du bon lubrifiant garantit que les soufflets conservent leur élasticité et leurs capacités d'étanchéité tout au long de leur durée de vie.
Conclusion
Les soufflets métalliques sont essentiels dans l'ingénierie moderne. Ils offrent flexibilité, durabilité et une excellente étanchéité. Ces composants sont essentiels pour absorber les mouvements, les vibrations et les changements de température dans diverses industries, notamment l'aérospatiale, l'automobile et la pétrochimie. En sélectionnant les bons matériaux et en assurant un entretien approprié, les ingénieurs peuvent prolonger la durée de vie des soufflets métalliques. À mesure que la technologie progresse, le rôle des soufflets métalliques dans le maintien de l’efficacité du système reste essentiel.
Pour ceux qui recherchent des solutions de haute qualité, YDCT propose des produits conçus pour offrir une valeur exceptionnelle en termes de performances et de fiabilité. Leurs soufflets métalliques sont conçus pour une large gamme d'applications, garantissant une durabilité à long terme et un fonctionnement efficace du système.
FAQ
Q : Que sont les soufflets métalliques ?
R : Les soufflets métalliques sont des tubes ondulés flexibles conçus pour absorber les mouvements, les vibrations et la dilatation thermique dans divers systèmes mécaniques. Ils sont généralement fabriqués à partir de matériaux comme l’acier inoxydable et les alliages de nickel.
Q : Comment fonctionnent les soufflets métalliques ?
R : Les soufflets métalliques fonctionnent en se dilatant, en se comprimant et en se pliant en réponse à la pression et au mouvement, ce qui leur permet d'absorber les contraintes mécaniques tout en maintenant une étanchéité parfaite.
Q : Pourquoi les soufflets métalliques sont-ils importants dans les applications industrielles ?
R : Les soufflets métalliques aident à maintenir l'intégrité du système en empêchant les fuites et en absorbant les vibrations, ce qui les rend essentiels dans des industries comme l'aérospatiale, l'automobile et le traitement chimique.
Q : Quels matériaux sont utilisés pour les soufflets métalliques ?
R : Les soufflets métalliques sont généralement fabriqués à partir d'acier inoxydable, d'alliages de nickel ou de titane, choisis pour leur flexibilité, leur résistance à la corrosion et leur capacité à résister à des températures et pressions extrêmes.
Q : Comment entretenir les soufflets métalliques ?
R : Une inspection régulière, à l'aide d'agents de nettoyage compatibles, et une lubrification contribuent à garantir la longévité et la fonctionnalité des soufflets métalliques. Il est important de vérifier régulièrement l’usure ou la corrosion.
Q : Les soufflets métalliques sont-ils rentables ?
R : Bien que les soufflets métalliques puissent avoir un coût initial plus élevé, leur durabilité et leur longue durée de vie les rendent rentables à long terme en réduisant la maintenance et en évitant les pannes du système.
