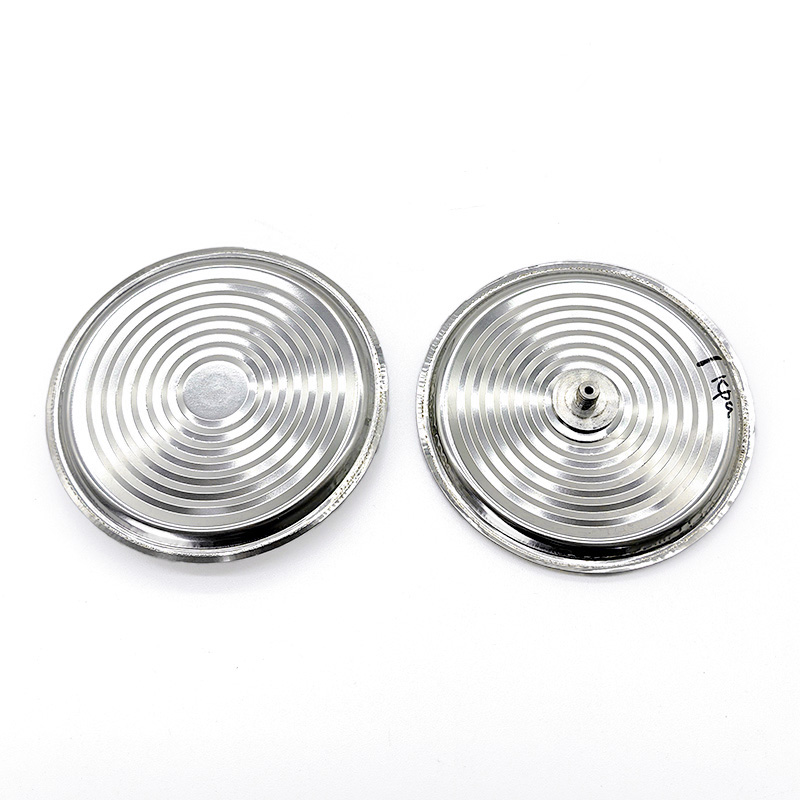

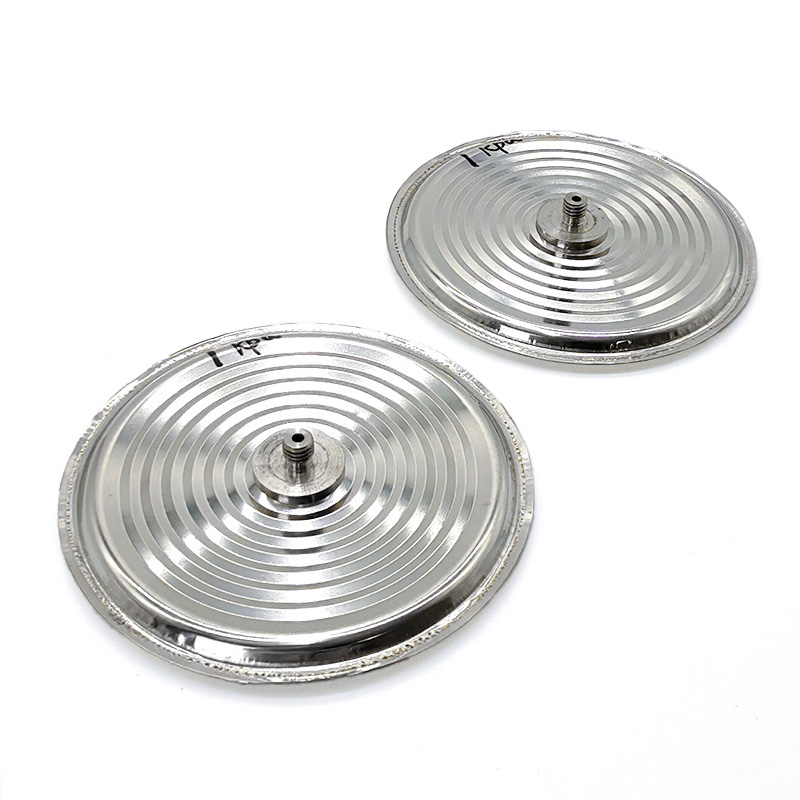

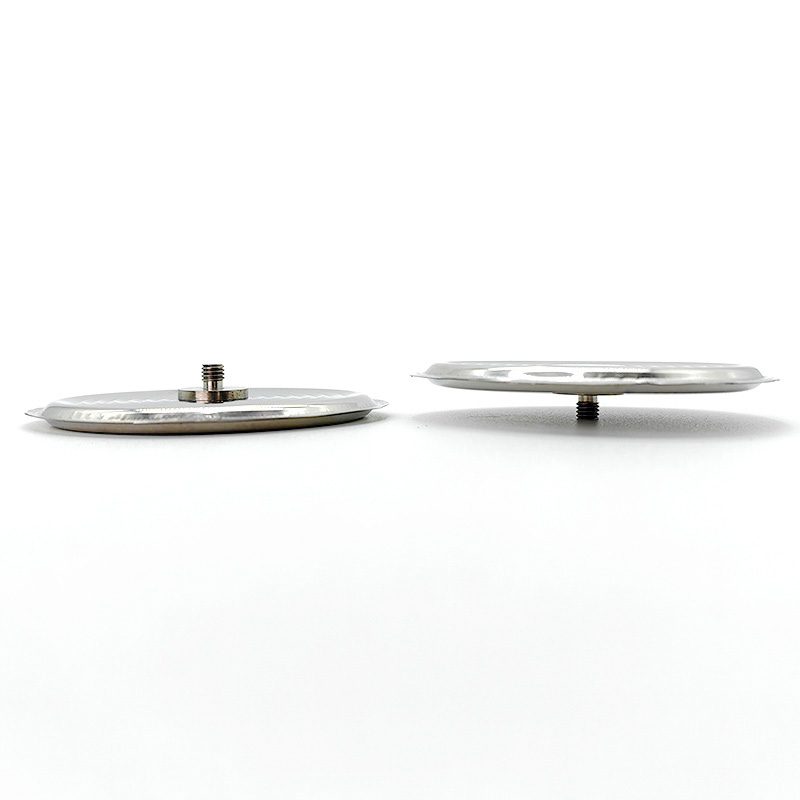

Diaphragme du capteur en acier inoxydable

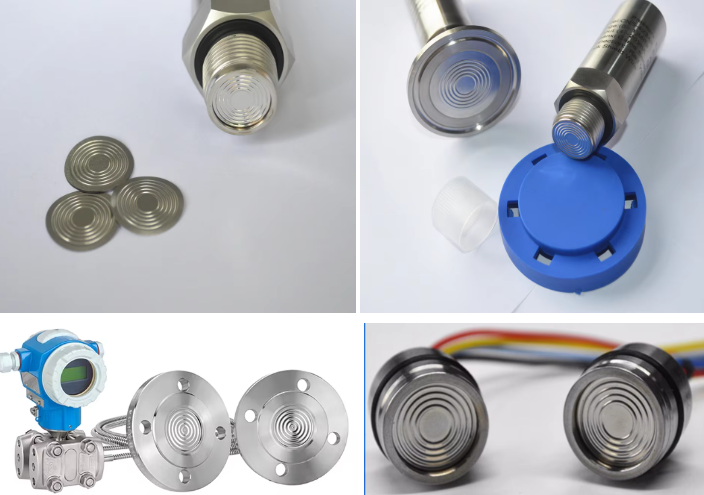

| Scénarios d'application: capteurs de pression, émetteurs de pression, instrumentation hydraulique et pneumatique, systèmes de surveillance des liquides chimiques. Processus de fabrication: estampage CNC, coupe laser, soudage TIG, polissage de précision. Caractéristiques: résistant à la corrosion, haute sensibilité, excellente stabilité mécanique. Personnalisation: les options de matériau comprennent un acier inoxydable 316L, 304 ou duplex; Disponible avec des bords soudés, des traitements de surface ou une épaisseur et un diamètre non standard. | |||||||||
| Type de produit | Plage de taille (mm) | Épaisseur (mm) | Remarques | des matériaux |
|---|---|---|---|---|
| Diaphragme du capteur | φ12 - φ35 | Δ0.02 - Δ0.3 | Hastelloy C-276, titanium, tantalum, 316L, 304L, Monel | Usinage personnalisé basé sur les dessins ou échantillons des clients |
| Diaphragme du commutateur | Φ18 - φ30 | — | Identique à ci-dessus | Usinage personnalisé basé sur les dessins ou échantillons des clients |
| Diaphragme de pression | Φ20 - φ180 | — | Identique à ci-dessus | Usinage personnalisé basé sur les dessins ou échantillons des clients |
| Diaphragme de diaphragme diaphragme | Φ25 - φ180 | — | Identique à ci-dessus | Usinage personnalisé basé sur les dessins ou échantillons des clients |
* Le diaphragme ondulé est un type d'élément élastique à coquille mince. Le diaphragme est un composant de détection circulaire en forme de membrane et flexible. Lorsque différentes pressions (ou forces) sont appliquées sur les deux côtés du diaphragme, il se déforme vers le côté avec une pression plus faible, provoquant un déplacement de son centre qui correspond proportionnellement à la différence de pression.
En raison du grand nombre de paramètres interdépendants, la conception d'un diaphragme ondulé est assez complexe. Dans la plupart des instruments et mètres basés sur le déplacement, le diaphragme est nécessaire pour produire un déplacement élastique qui est au moins du même ordre de grandeur que son épaisseur. L'épaisseur du diaphragme est sélectionnée en fonction de l'amplitude de la pression appliquée.
| Type de produit | Plage de taille (mm) | Épaisseur (mm) | Remarques | des matériaux |
|---|---|---|---|---|
| Diaphragme du capteur | φ12 - φ35 | Δ0.02 - Δ0.3 | Hastelloy C-276, titanium, tantalum, 316L, 304L, Monel | Usinage personnalisé basé sur les dessins ou échantillons des clients |
| Diaphragme du commutateur | Φ18 - φ30 | — | Identique à ci-dessus | Usinage personnalisé basé sur les dessins ou échantillons des clients |
| Diaphragme de pression | Φ20 - φ180 | — | Identique à ci-dessus | Usinage personnalisé basé sur les dessins ou échantillons des clients |
| Diaphragme de diaphragme diaphragme | Φ25 - φ180 | — | Identique à ci-dessus | Usinage personnalisé basé sur les dessins ou échantillons des clients |
* Le diaphragme ondulé est un type d'élément élastique à coquille mince. Le diaphragme est un composant de détection circulaire en forme de membrane et flexible. Lorsque différentes pressions (ou forces) sont appliquées sur les deux côtés du diaphragme, il se déforme vers le côté avec une pression plus faible, provoquant un déplacement de son centre qui correspond proportionnellement à la différence de pression.
En raison du grand nombre de paramètres interdépendants, la conception d'un diaphragme ondulé est assez complexe. Dans la plupart des instruments et mètres basés sur le déplacement, le diaphragme est nécessaire pour produire un déplacement élastique qui est au moins du même ordre de grandeur que son épaisseur. L'épaisseur du diaphragme est sélectionnée en fonction de l'amplitude de la pression appliquée.
