La sélection des bonnes virages en acier inoxydable pour les systèmes d'échappement automobile est essentiel pour garantir la durabilité, les performances et la conformité aux normes de l'industrie. Ce guide vous aidera à naviguer sur des facteurs clés tels que les propriétés des matériaux, les conditions environnementales et les exigences de fabrication pour prendre une décision éclairée.
Grades d'acier inoxydable
Les coudes en acier inoxydable pour les systèmes d'échappement doivent résister à des températures élevées, des gaz corrosifs et un cycle thermique. Les notes les plus courantes comprennent:
AFFAIRES AUSTÉTITIQUE INOXELD (304, 316, 309):
Le grade 304 (18/8 en acier inoxydable) offre une bonne résistance à la corrosion et un prix abordable, ce qui le rend adapté aux composants d'échappement généraux.
Le grade 316 contient du molybdène, améliorant la résistance aux chlorures et aux environnements acides (par exemple, des conditions côtières ou salées).
Le grade 309 est conçu pour les applications à haute température (jusqu'à 1 038 ° C) mais peut nécessiter des revêtements pour atténuer l'oxydation dans les cycles thermiques fluctuants.
Aciers inoxydables ferritiques (409, 441):
La grade 441 est largement utilisée dans les systèmes d'échappement automobile en raison de son excellente résistance à la chaleur, de la soudabilité et de la rentabilité. Il résiste à l'oxydation et à la fissuration de la corrosion du stress, ce qui le rend idéal pour les convertisseurs et silencieux catalytiques.
Prise à retenir: pour les zones à haute température (par exemple, près du moteur), considérez 309 ou 441 acier inoxydable. Pour les environnements corrosifs, priorisez 316 ou 304. Dans notre usine, nous fournissons principalement les virages en acier inoxydable SS304 ou SS316 et d'autres options de matériaux comme l'acier au carbone, l'acier aluminisé et SS201.
Angles de virage communs
Des plis en acier inoxydable sont disponibles sous différents angles pour répondre aux contraintes spatiales, à la dynamique du flux d'air et aux exigences de disposition du système.
Idéal pour les changements directionnels progressifs dans les systèmes compacts (par exemple, les compartiments moteurs serrés).
Réduit la turbulence et la pression du dos par rapport aux angles plus nets.
Couramment utilisé dans les sections ou connecteurs à milieu de pipe entre les convertisseurs catalytiques et les silencieux.

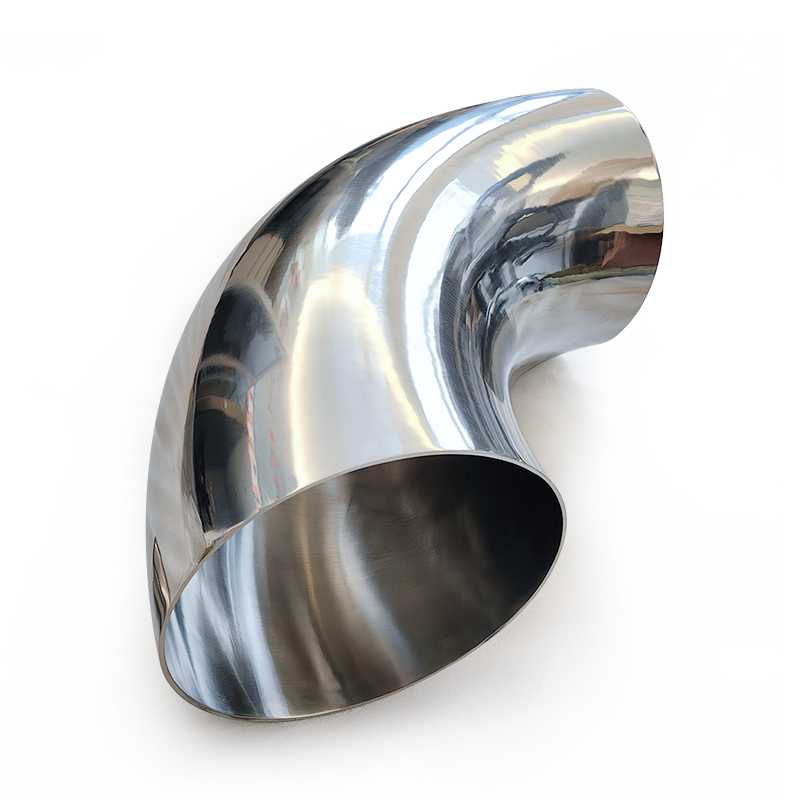

Largement utilisé pour des changements directionnels nets (par exemple, reliant le tuyau de descente à la ligne d'échappement principale). Disponible dans les configurations de courte-radius (r = 1,0d) et de radius (r = 1,5d).
Les plies de rameau de courte durée économisent de l'espace mais augmentent la résistance à l'écoulement; Les virages à longue radius minimisent la chute de pression.
Bend à 180 degrés (Bend U)
Utilisé dans les systèmes de recirculation ou les dispositions complexes nécessitant une inversion complète du débit.
Souvent associé à des joints flexibles pour absorber les vibrations et l'expansion thermique.
Normes de l'industrie pour les plis en acier inoxydable
Les virages en acier inoxydable doivent respecter des normes spécifiques pour garantir la précision dimensionnelle, la qualité des matériaux et la compatibilité avec les systèmes automobiles. Les normes clés comprennent:
GB / T 12459-2005: Spécifie les exigences pour les raccords de tuyaux de cache-fesses en acier sans couture, y compris les dimensions de pliage et les tolérances pour les tuyaux DN15 - DN600. Cette norme est largement utilisée pour les virages sans couture de 90 ° avec un rayon de flexion 1.5D.
GB / T 13401-2005: couvre les raccords de tuyaux de cure de pointe de la plaque d'acier, applicables à des diamètres plus grands (DN150 - DN1200). Il assure l'uniformité de l'épaisseur de la paroi et de la finition de surface.
ASME B16.9: Une norme internationale pour les raccords de soudage en acier forgé fabriqué en usine, couramment adopté pour les systèmes automobiles à haute pression.
DIN 2605 / JIS B2311: Normes européennes et japonaises axées sur les angles de pliage (45 °, 90 °, 180 °) et les évaluations de pression.
Clé à retenir: Vérifiez toujours que les virages répondent aux normes comme ASTM ou ISO et correspondent aux gammes de pression opérationnelle et de température du système d'échappement.
Évaluer les demandes environnementales et opérationnelles
Fluctuations de température:
les systèmes d'échappement éprouvent un chauffage et un refroidissement rapides. Les aciers austénitiques comme 304/316 fonctionnent bien sous une chaleur régulière, mais les températures cycliques supérieures à 980 ° C peuvent nécessiter des revêtements (par exemple, MGO / ZRO₂) pour prévenir l'oxydation et la fissuration.
Résistance à la corrosion:
dans les régions côtières ou à humidité élevée, les piqûres induites par le chlorure peuvent dégrader les virages. La teneur en molybdène de grade 316 ou les aciers inoxydables duplex de grade 316 (par exemple, 2205) offrent une résistance supérieure.
Exposition chimique:
les gaz d'échappement contiennent des composés et des acides de soufre. Des notes ferritiques comme 441 et des grades austénitiques avec des revêtements protecteurs sont recommandés.
Prioriser les exigences de fabrication et de fabrication
FORMABLITÉ:
Les aciers austénitiques (304/316) sont plus faciles à plier et à souder, réduisant les coûts de production. Les aciers ferritiques (441) nécessitent un contrôle précis pour éviter la fragilité pendant la formation.
Finition de surface:
Il existe différentes options pour que vous puissiez choisir, miroir poli, poli, brossé, brossé, sablage, décapage d'acide, etc., à la fois interne et externe. Dépendent des exigences des clients.
Compatibilité du soudage:
Évitez les virages en acier galvanisés en raison de fumées toxiques et de corrosion post-affaire. Les grades en acier inoxydable comme 441 et 304 permettent des soudures plus sûres et plus fiables.
Coût par rapport au solde des performances
Options pour le budget:
Grade 409 (Ferritic) est économique pour les composants non critiques mais n'a pas la longévité de 441 ou 304.
Investissement à long terme:
les aciers de qualité supérieure (316, 441) réduisent les coûts de maintenance dans des environnements difficiles. Par exemple, la résistance de 441 à la fatigue thermique prolonge la durée de vie du système d'échappement.
Conclusion
Le choix des plis en acier inoxydable pour les systèmes d'échappement automobile exige l'alignement avec les normes (GB / T, ASME, ISO, etc.), le matériau, les exigences de rayon de flexion (1.5D vs 1.0D) et la rigueur de fabrication. Ainsi que l'angle de pliage droit - que ce soit à 45 °, 90 ° ou 180 ° - dépendent la disposition spatiale de votre système d'échappement, les conditions thermiques et les objectifs de performance.
Optimisez votre système d'échappement dès aujourd'hui - contactez-nous pour des virages en acier inoxydable premium conçus pour la durabilité et l'efficacité!
