Dans les secteurs automobile et industriel, les pinces de tuyau peuvent sembler des composants mineurs, mais ils jouent un rôle essentiel dans la sécurisation des tuyaux, des tuyaux et des raccords pour empêcher les fuites, les déconnexions et même les défaillances du système. Dans notre usine de fabrication, nous rencontrons souvent des clients qui sous-estiment l'importance de sélectionner le bon pince pour leur application - des problèmes de performance surviennent. Cet article vise à guider les acheteurs, ingénieurs et professionnels de la maintenance B2B grâce à la sélection et à l'installation de pinces de tuyau, en utilisant des informations pratiques à partir de scénarios du monde réel.
Le rôle des pinces de tuyau dans les applications automobiles
Les pinces de tuyau sont utilisées pour fixer et sceller les connexions entre les matériaux mous et rigides, en particulier dans les systèmes d'échappement automobile , les conduites de carburant, les systèmes de refroidissement et les ensembles de harnais de fil. Une pince fiable assure des performances d'étanchéité à long terme sous vibration, fluctuations de température et exposition aux produits chimiques ou à l'humidité.
Les types courants comprennent:

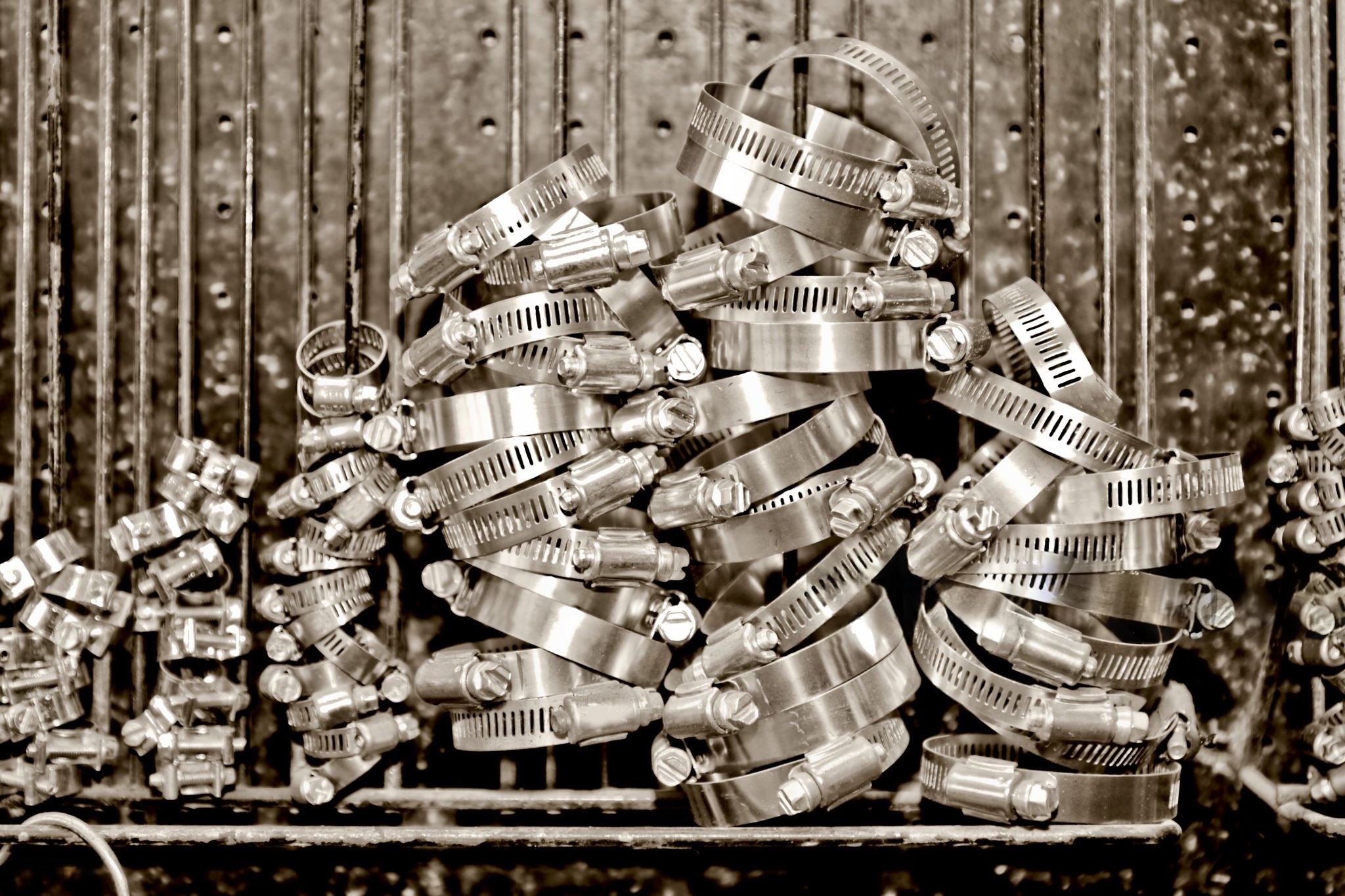

Cerbeaux de tuyaux d'engrenages à ver - réglables, polyvalents, largement utilisés dans les connexions moyennes à grand diamètre.
Cradions à ressort (tension constante) - conçus pour s'adapter à l'expansion thermique et à la contraction.
Cradions en T-Bolt - haute résistance, utilisées dans des environnements à haute pression ou à vibration à haute.
Facteurs clés dans la sélection du bon collier de tuyau
1. Matériel est important
La sélection des matériaux affecte considérablement la durabilité, la résistance à la corrosion et les performances.
Acier inoxydable (201/304 / 316L):
idéal pour les applications à haute humidité et à haute température, telles que les systèmes de serrage d'échappement automobile . Les grades 304 et 316L offrent une excellente résistance à la corrosion par pulvérisation saline (dépassant 500 heures dans les tests en laboratoire). Voir notre gamme complète de pinces en acier inoxydable pour plus d'informations.
ACTEUR-PLAQUE ZINC:
une option rentable avec une résistance à la corrosion modérée. Convient aux environnements secs ou lorsque les intervalles de maintenance sont courts.
Cradions en plastique / nylon:
léger et résistant à la corrosion. Généralement utilisés dans les applications à basse pression et à basse température (≤125 ° C). Cependant, ils nécessitent des inhibiteurs UV pour une exposition à l'extérieur.
2. Compatibilité de taille
Une sélection de taille précise est essentielle à la fois pour les performances et la facilité d'installation.
Sur les tuyaux droits , le diamètre intérieur de la pince doit correspondre étroitement au diamètre extérieur du tuyau ou du tuyau.
Pour les joints à bride ou rainurés , confirmez que la profondeur et la largeur de la rainure de la pince sont compatibles avec la partie d'accouplement. Un tarification incorrecte peut entraîner une connexion ou une difficulté ratée lors de l'installation.
3. Environnement d'application
Différentes conditions de fonctionnement exigent différents types de pinces:
Systèmes d'échappement:
nécessitent une résistance à haute température et une conception anti-vibration. Les pinces à boulon en T à 304 en acier inoxydable sont préférées pour la durabilité et la résistance à la maintenance.
Systèmes de refroidissement:
Utilisez des pinces à ressort ou de style Oetiker qui maintiennent une pression cohérente pendant les cycles d'expansion thermique.
Lignes de carburant:
nécessitent des pinces avec des caractéristiques anti-scénariées ou une protection de décharge électrostatique pour éviter les risques d'allumage.
Notre équipe de fabrication travaille régulièrement avec les clients OEM et les intégrateurs de systèmes pour personnaliser les assemblages de serrage pour des conditions de fonctionnement spécifiques, en particulier dans les assemblages d'échappement des véhicules commerciaux ou les systèmes de moteurs à haut débit.
Lignes directrices d'installation et conseils de l'industrie
Même le meilleur pince échouera s'il est incorrectement installé. Avant l'installation, assurez-vous que la surface est:
Propre, sec et exempt d'huile, de poussière ou de débris.
Correctement aligné, sans querelles ni désalignements qui pourraient endommager le tuyau.
Pendant l'installation:
Serrer les boulons ou les vis uniformément et progressivement pour éviter les forces de serrage déséquilibrées.
Pour les pinces à conduite à vision , assurez-vous que le boîtier de vis est correctement orienté pour l'application de couple et que la vis tourne librement.
Évitez la hausse, en particulier avec les matériaux de tuyaux mous, pour éviter la déformation ou les fuites.
Lorsque vous travaillez avec des systèmes de tuyaux flexibles d'échappement , les pinces doivent être installées après avoir assuré que l'extrémité du tuyau est entièrement assise pour éviter un désalignement sous cyclisme thermique. Un mauvais placement de pince peut entraîner une défaillance prématurée du joint ou des vibrations excessives.
Table de comparaison de type de pince
| Limitations d' | avantages | de type de serrage |
|---|
| Pince à engrenage | Couple réglable, polyvalent, largement disponible | Un peu plus complexe à installer |
| Pince à ressort | Auto-ajustement, rapide à installer | Force de serrage inférieure, taille limitée |
| Pince à boulon en T | Haute résistance, résiste à la pression / vibration | Plus lourd, plus cher |
Conseils de sélection supplémentaires
Pour les diamètres du tuyau <40 mm , les pinces à ressort ou à tension constante sont souvent suffisantes.
Pour les diamètres> 40 mm , les pinces à conduite à vers offrent une meilleure ajustement.
Dans les pipelines critiques (par exemple, les systèmes de carburant), les connecteurs rapides ou les raccords moulés peuvent être plus sûrs que les pinces.
Évitez les pinces d'oreille manuelles à moins d'être formées; Une pression inégale peut entraîner des micro-fuites. Si vous utilisez des outils de serrage pneumatique , assurez-vous que l'outil est calibré et adapté à la spécification de la pince.
Industrie Insight: Pourquoi la sélection des pinces est souvent négligée
Dans les chaînes de services de fabrication ou de rechange à grande échelle, les pinces de tuyau sont généralement achetées en vrac avec un examen minimal de spécifications. Cependant, les défaillances dues à une mauvaise utilisation de la pince, en particulier dans les systèmes de tuyaux d'échappement en acier inoxydable - peuvent entraîner des coûts de garantie substantiels, des temps d'arrêt du système ou des violations d'émissions.
D'après notre expérience, la consultation technique à un stade précoce entre les OEM et les fournisseurs conduit à un meilleur alignement entre la sélection de la pince et les performances du système final. Par exemple, dans des environnements à vibration élevée tels que les camions et l'équipement lourd , les pinces en bande en V renforcées ou les conceptions à double couche en T-Bolt sont couramment utilisées pour améliorer la fiabilité à long terme.
