Comment choisir un coude approprié

L'importance de choisir les

• Évitez les réparations coûteuses: les mauvais coudes entraînent des fuites, de la corrosion ou des blocages.

• Optimiser l'efficacité du débit: les angles et les rayons appropriés réduisent la résistance au fluide.

• Assurer la sécurité du système: le matériau de correspondance au type de fluide empêche les dangers.

• Étendre la durée de vie du système: les matériaux durables résistent à des environnements sévères.

Pour éviter efficacement les risques de sécurité potentiels et éliminer les coûts supplémentaires inutiles, la sélection des raccords de coude appropriés est sans aucun doute d'une grande importance. Cependant, malgré leur apparence simple et ordinaire, les raccords de coude cachent des principes techniques complexes derrière eux. Que ce soit pour les consommateurs ordinaires ou les acheteurs professionnels, lors de l'achat de raccords de coude, ils sont souvent confrontés à de nombreux doutes et défis. Ensuite, je vous présenterai des raccords du coude et fournirai quelques suggestions de référence pour sélectionner celles appropriées.

La connaissance de base des coudes

tuyaux de coude du coude appropriés sont les raccords de tuyaux avec des angles de flexion arbitraires et des configurations diverses, y compris des tuyaux de coude de divers angles, des tuyaux en U, des virages de retour et des tuyaux de coude à arc. Ils sont utilisés lorsque les itinéraires de pipeline doivent faire des virages. En référence à ce diagramme,
' r ' désigne le rayon de flexion du tuyau du coude, qui est le rayon de l'arc central du coude.

Un plus grand 'r ' se traduit par une section courbe plus grande du pipeline et un virage plus lisse. Un plus petit 'r ' conduit à une section incurvée plus petite et à un virage plus net. Selon la norme 3A, '1.5d ' est le rayon long et '1.0d ' est le rayon court. La différence entre eux réside dans leurs valeurs de rayon de flexion. 'D ' représente le diamètre extérieur du coude. '1.5d ' signifie que le rayon de flexion est 1,5 fois le diamètre extérieur du coude. '1.0d ' signifie que le rayon de flexion est égal au diamètre extérieur du coude.

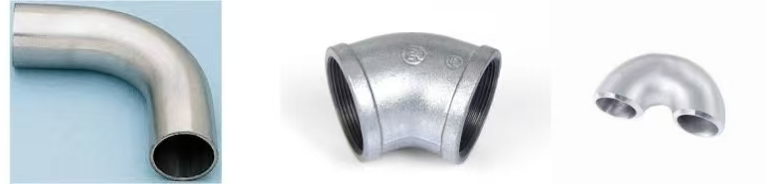

Ensuite, nous classons d'abord les types de tuyaux de coude en fonction de leur matériel et comprenons leurs caractéristiques:

• Coudes en acier inoxydable: principalement en acier inoxydable 304 et 316L, avec une forte résistance et résistance à la corrosion.

• Elbows en acier au carbone: rentable et facile à souder.

• Coudes en plastique: léger, résistant au gel et à la fissuration, et ont une bonne isolation.

• FRP (plastique renforcé en fibre de verre) coudes: résistant à la corrosion, isolant et résistant au vieillissement.

Plusieurs facteurs clés pour choisir le bon coude

1. Clarifier les scénarios d'application

Scénarios de vie quotidiens: Par exemple, pour le drainage et la ventilation des ménages, les coudes en plastique légers et faciles à installer sont préférés, car ils sont à faible coût et résistants à la fissuration du gel.

Scénarios industriels: Par exemple, dans l'industrie chimique et l'énergie, l'acier inoxydable ou les coudes FRP sont sélectionnés en fonction de la corrosivité, de la température et de la pression du fluide pour assurer la résistance à la corrosion et la résistance à la pression.

Scénarios automobiles / mécaniques: Si une disposition compacte et une résistance à haute température sont nécessaires, des coudes en acier en carbone à rayon court ou des coudes en acier inoxydable à angle personnalisé sont disponibles.

2. Déterminer l'angle du coude et la conception du rayon

• Sélection d'angle standard

Elbodes à 90 °: Idéal pour les virages à angle droit dans les espaces avec une grande pièce, comme les dispositions de pipeline industrielle dans les usines.

45 ° Elbows: Utilisé pour les ajustements de la direction de l'écoulement doux pour réduire l'impact du fluide, par exemple, dans les systèmes de refroidissement automobile.

180 ° Elbows: Activer les demi-tours du pipeline pour économiser de l'espace, généralement trouvé dans les systèmes de circulation de l'eau de la chaudière.

• Angles non standard personnalisés environnements complexes

Pour naviguer dans les obstacles entre l'équipement, les angles personnalisés (par exemple, 30 °, 60 °) peuvent optimiser l'utilisation de l'espace.

Principes de conception du rayon

Rayon long (r = 1,5D): minimise la résistance au fluide, adapté aux systèmes à grande vitesse et à grand débit (par exemple, les pipelines de gaz naturel), réduisant la perte de pression d'environ 30%.

Rayon court (r = 1d): occupe moins d'espace, idéal pour les installations contraises (par exemple, les pipelines du navire), bien que la perte de pression puisse augmenter.

3. Équilibre entre le coût et les performances à long terme

Coûts à court terme: lorsque le budget est limité, hiérarchisez les tuyaux de coude en acier carbone ou 201 tuyaux de coude en acier inoxydable pour répondre aux exigences fonctionnelles de base.

Coûts à long terme: Pour les applications avec des exigences de haute qualité, telles que les pipelines industriels opérant 24/7, investissez dans des tuyaux en acier inoxydable 316L ou en coude FRP pour réduire la fréquence de maintenance et les pertes de temps d'arrêt.

Dans tous les cas, il est crucial de garder à l'esprit que les matériaux inférieurs peuvent entraîner des fuites et une corrosion, et les coûts cachés tels que les arrêts de maintenance et de production peuvent dépasser de loin les économies de coûts initiales. Par conséquent, il est nécessaire d'équilibrer la relation entre le coût et la qualité, et de sélectionner de manière flexible les tuyaux de coude en différents matériaux et processus dans différents scénarios pour atteindre le rapport coût-performance le plus élevé.

Conclusion

Ce qui précède analyse systématiquement les points clés pour sélectionner des tuyaux de coude à partir de dimensions telles que les scénarios d'application, la conception de spécifications et l'équilibre des coûts-performance. Un tuyau de coude approprié nécessite une considération complète de plusieurs facteurs, notamment l'environnement d'utilisation, les spécifications dimensionnelles, les caractéristiques des matériaux et les contraintes budgétaires. De plus, le choix d'un fournisseur de haute qualité est un facteur critique pour assurer la qualité et le service des produits.
