Limitations d'échappement des stocks et compromis d'ingénierie
Les véhicules produits en masse sont confrontés à plusieurs contraintes d'ingénierie en ce qui concerne la conception du système d'échappement, y compris la conformité aux émissions, les réglementations sur le bruit, la rentabilité, l'espace d'emballage, les processus d'assemblage et la durabilité à long terme. Pour garantir la conformité réglementaire et maintenir la fiabilité, les fabricants utilisent souvent des matériaux de paroi plus épais, des structures de silence plus complexes et des convertisseurs catalytiques soigneusement positionnés avec un placement de capteur O₂ approprié. Ces mesures, bien que efficaces pour les exigences juridiques et opérationnelles, compromettent le flux d'échappement optimal et les performances acoustiques. Dans une perspective de réglage, de nombreuses mises à niveau d'échappement du marché secondaire restaurent simplement le potentiel d'origine du moteur qui a été 'sacrifié ' pendant les compromis de production de masse.
Conformité, emballage et contraintes de durabilité
Les constructeurs automobiles hiérarchisent les tests d'émissions de passage et garantissent la fiabilité à long terme par rapport aux performances de pointe. Les géométries d'échappement sont optimisées pour un risque de régulation minimal, ce qui entraîne souvent une augmentation de la résistance à l'écoulement, des chambres de silencieux complexes et des diamètres de tuyaux conservateurs. Ces compromis affectent le couple et la réponse de l'accélérateur, en particulier dans les RPM de milieu de gamme.
Récupération des performances d'usine perdues
Les mises à niveau d'échappement du marché secondaire peuvent aider à récupérer ce potentiel perdu. En s'attaquant à la contre-pression, en harmonisant les ondes d'impulsion et en optimisant la géométrie des tuyaux, les tuners peuvent atteindre un équilibre qui restaure la réactivité du moteur sans compromettre la conformité juridique ou la conduite quotidienne.
Débit d'échappement et principes acoustiques
Le comportement des gaz d'échappement est dicté par la dynamique des fluides et la résonance acoustique. Contrairement à la croyance commune, la simple réduction de la contre-pression n'améliore pas toujours les performances du moteur. Chaque événement de combustion produit des impulsions de pression et des ondes de raréfaction, qui reflètent et se chevauchent lors des transitions géométriques telles que les changements de diamètre, les jonctions, les chambres de silencieux et les sorties de tuyaux d'échappement. La contre-pression contrôlée est essentielle pour le nettoyage approprié des cylindres, empêchant la perte de mélange non brûlée à des régimes faibles à moyen et à éviter le retour d'échappement pendant le lifting de l'accélérateur.
Backpressure: pourquoi plus bas n'est pas toujours mieux
Une contre-pression excessivement faible peut réduire le couple de milieu de gamme, augmenter la consommation de carburant et générer une résonance de cabine indésirable. L'expérience montre que l'augmentation du diamètre des tuyaux au-delà des spécifications d'usine de 10 à 15% est généralement la limite sûre pour les moteurs à aspiration naturelle. Les applications turbocompressées ou à haute puissance peuvent tolérer des diamètres plus grands, mais une évaluation minutieuse des ratios de turbine A / R, des cibles d'amélioration et des stratégies d'alimentation est nécessaire.
Vagues d'impulsion, piégeant et concepts de longueur égale
Le concept des en-têtes 'de longueur ' ne consiste pas simplement à faire de tous les tuyaux primaires de la même longueur. Cela implique de synchroniser les arrivées d'impulsions d'échappement afin que les ondes de raréfaction reviennent pendant le chevauchement de la valve, créant un effet de piégeage. La longueur du tuyau primaire influence directement le réglage du réglage du réglage: les tuyaux plus courts favorisent une réponse RPM plus élevée, les tuyaux plus longs prennent en charge le couple de faible à moyen. Les tolérances de fabrication de ± 2–3 mm et le contrôle précis sur les angles de collecte sont essentiels pour maintenir le synchronisation et la résonance des impulsions.
Méthodes de conception et de flexion des tuyaux
Le diamètre du tuyau, la longueur et la qualité de pliage ont un impact significatif sur les courbes de couple et de puissance. Une sélection appropriée nécessite d'équilibrer la vitesse d'écoulement, les caractéristiques du moteur et les contraintes d'emballage.
Diamètre et longueur de longueur
Pour les moteurs à aspiration naturelle, l'augmentation des diamètres de tuyaux moyen et d'échappement de 10 à 15% est généralement sûre. Les diamètres trop grands réduisent la vitesse du gaz, compromettant le couple de faible RPM. Les moteurs turbocompressés ou les applications de course peuvent utiliser des diamètres plus grands mais doivent s'aligner sur les cibles de boost et le dimensionnement des turbines. La métrique clé est la vitesse d'écoulement, qui doit rester suffisante à faible RPM pour maintenir un piégeage efficace.
Mandrel vs Crush Bends

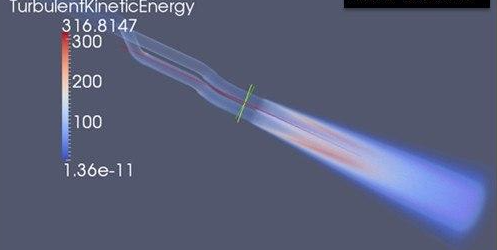

Les tuyaux pliants de mandrel maintiennent une section transversale cohérente par des virages, minimisant la restriction du débit et améliorant le contrôle des résonances. Les tuyaux accidentés peuvent s'aplatir à des virages, créant des turbulences localisées et un bruit potentiel à haute fréquence. La flexion des mandrels peut améliorer le débit efficace de 5 à 10% pour le même diamètre et assure une qualité de fabrication cohérente.
En-tête et réglage de la section médiane
Les en-têtes et les sections intermédiaires jouent un rôle central dans la détermination de la livraison de puissance et du comportement acoustique. Le choix du type d'en-tête droit et des composants à mi-section permet aux ingénieurs de cibler des plages de régime spécifiques.
4-1 VS 4-2-1 Stratégies d'en-tête

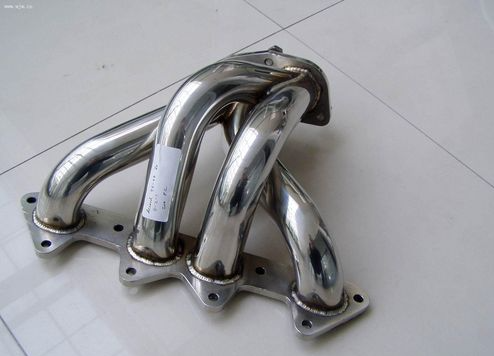

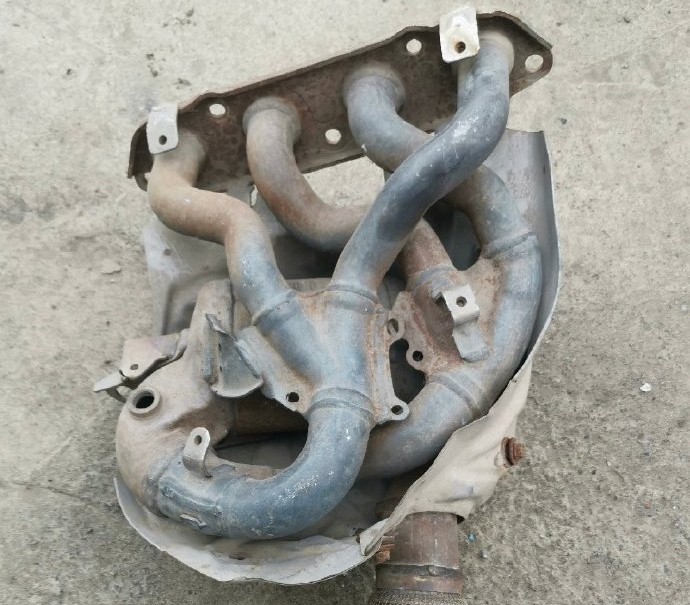

Les en-têtes 4-1 présentent des tuyaux primaires plus courts qui convergent tôt, optimisant une puissance élevée et des performances axées sur la piste. Les en-têtes 4-2-1 ont des primaires plus longues et des fusions secondaires, améliorant le couple de milieu de gamme et la conduite quotidienne. La vraie différence de performance provient des longueurs de tuyaux primaires / secondaires, des diamètres et des angles de fusion, plutôt que des slogans de commercialisation.
Convertisseurs et résonateurs catalytiques
Les convertisseurs catalytiques sont essentiels pour la conformité des émissions mais introduisent la résistance à l'écoulement et modifient les caractéristiques acoustiques. Les convertisseurs catalytiques à haut débit réduisent la chute de pression et améliorent la vitesse d'échappement, soulignant potentiellement une teneur à haute fréquence qui peut nécessiter des résonateurs pour le contrôle du bruit. Les résonateurs à ondes quart fournissent une réduction de fréquence ciblée en reflétant les ondes destructrices pour annuler des pics sonores spécifiques, avec des allocations pour les changements liés à la température de la vitesse du gaz d'échappement.

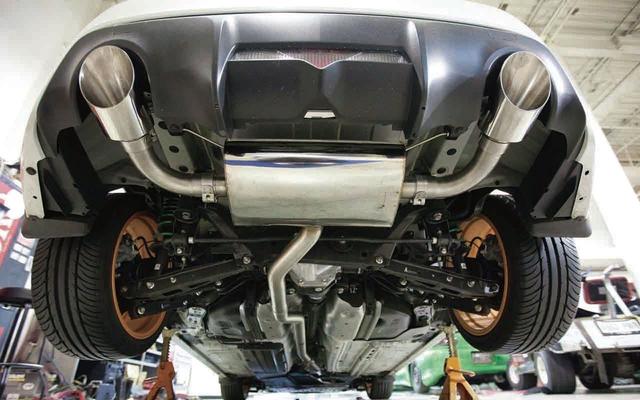

Tuyau d'échappement, silencieux et NVH
La conception de tuyaux d'échappement et de silencieux affecte directement la qualité sonore, la contre-pression et la NVH (bruit, vibration, dureté). Différents types de silencieux et configurations de tuyaux d'échappement permettent aux tuners de hiérarchiser la puissance, le confort ou la conformité.
Designs directs, chambrés et perforés
Les conceptions directes offrent une restriction minimale et une réponse à haute fréquence active. Les silencieux chambrés mettent l'accent sur l'amortissement à basse fréquence mais introduisent une contre-pression plus élevée. Perforé avec des matériaux d'emballage cible les fréquences à mi-hauteur, mais nécessite une attention au vieillissement des matériaux et à la tolérance à la température. Les approches hybrides combinent des chemins directs avec une absorption contrôlée pour les performances légales mais réactives de la rue.
Connexions, joints et génie de la pince

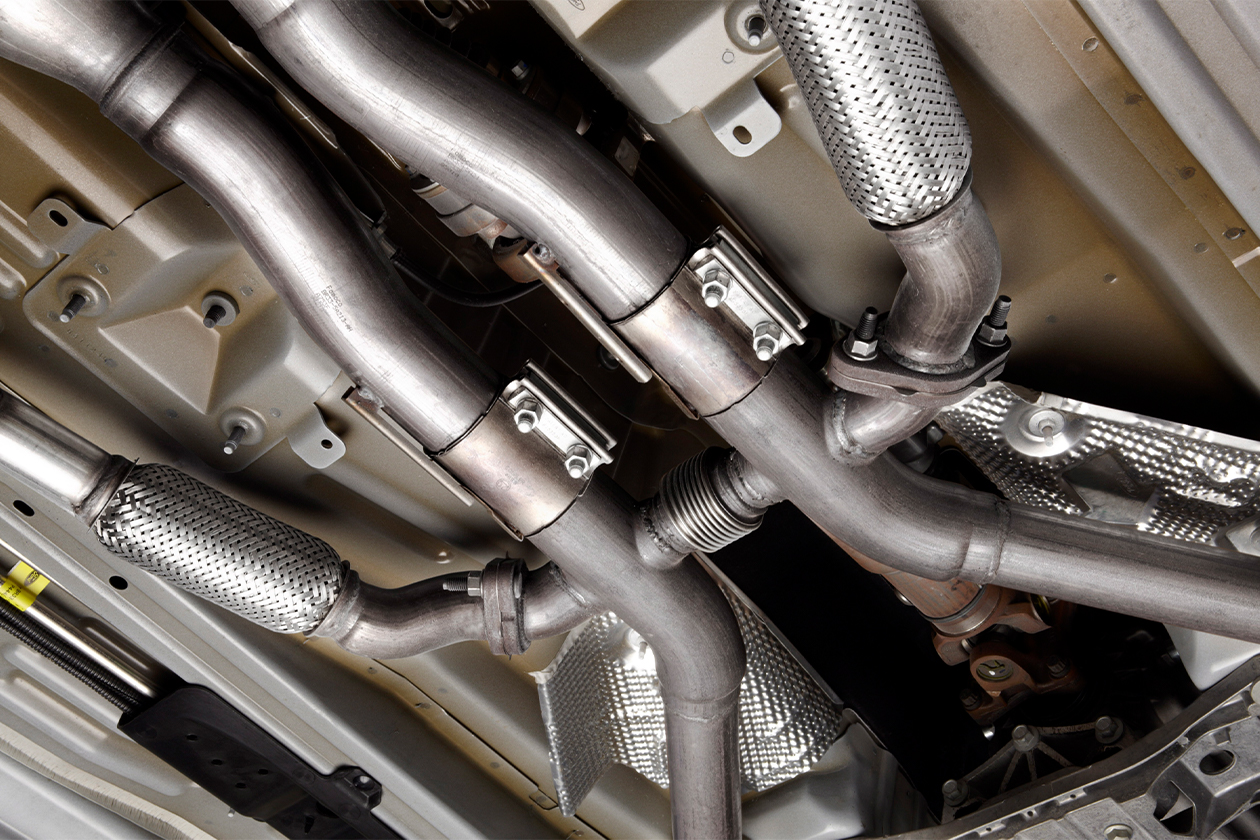

Les soufflets flexibles et les joints à billes s'adaptent au mouvement du groupe motopropulseur et à une expansion thermique, réduisant les concentrations de contraintes et la résonance en cabine. Les pinces en bande en V permettent un assemblage rapide et même une compression, idéale pour le retrait répété ou la maintenance de la piste, tandis que les pintes en U sont rentables pour les joints fixes mais moins pratiques. Un scellage approprié est essentiel pour les lectures précises des capteurs O₂, la stabilité de l'ECU et l'intégrité du son. Les normes de fabrication recommandées comprennent la planéité des bride <0,15 mm, le contrôle de la rondeur aux points de serrage et les tests de pression ou de fuite à 100%.
Matériaux et techniques de soudage
Le choix du matériau et la méthode de soudage influencent la durabilité, la qualité du son et le poids. L'acier inoxydable (SUS304), un acier inoxydable doux (SUS409) et le titane offrent chacun des avantages uniques, tandis que l'épaisseur de la paroi et la précision de soudage affectent la NVH et la longévité.
Acier inoxydable, titane et épaisseur de paroi
SUS304 fournit une résistance à la corrosion et un son neutre, adapté aux modifications du milieu à haut de gamme. SUS409 est rentable, durable à des températures élevées et couramment utilisé dans les applications d'usine. Le titane est léger, résistant à haute température et favorisé pour les constructions axées sur la piste, produisant une résonance métallique prononcée.
Considérations de soudage TIG / MIG et NVH
Le soudage TIG offre des soudures précises et denses adaptées aux applications à paroi mince, tandis que le soudage MIG est plus rapide et approprié pour la production de masse. L'épaisseur de paroi autour de 2,0 mm est recommandée pour la durabilité et le contrôle NVH; Les parois plus minces peuvent entraîner des sonneries et des fissures de fatigue. De ces deux méthodes de soudage, nous utilisons également le soudage au laser, qui offre une précision exceptionnelle, une distorsion thermique minimale et une pénétration uniforme. Cette technologie est particulièrement avantageuse dans la production de composants d'échappement automobile et de soufflets flexibles, où des tolérances étroites, une résistance aux vibrations et une durabilité à long terme sont essentielles. Le soudage au laser garantit des coutures propres, réduit les points de fuite potentiels et améliore la fiabilité des améliorations d'échappement des performances dans les conditions de rue et de piste.
Test, conformité et résultats du monde réel
Les tests appropriés garantissent que les modifications d'échappement atteignent les cibles de conception, la sécurité et les exigences réglementaires. Les mesures incluent la contre-pression, le spectre SPL / fréquence, la surveillance OBD et la vérification des fuites.
Backpressure, SPL et Vérification des fuites
Les tests de contre-pression quantifient la chute de pression sous charge, tandis que SPL et les spectres de fréquence confirment le comportement sonore à divers RPM. Test de fuite, en utilisant de l'eau ou de l'air à 0,25 à 0,3 MPa, vérifie l'intégrité des brides, des joints flexibles, des pinces et des soudures. La surveillance OBD assure des garnitures de carburant stables et des performances du capteur O₂.
Études de cas sur les plates-formes NA et Turbo
Des exemples pratiques montrent l'impact des modifications:
NA Street Cars (Honda D16): Conversion en 4-2-1 de longueur égale avec de légères mises à niveau médiane améliorées le couple de milieu de gamme et la résonance de la cabine sans augmenter considérablement la puissance de pointe.
US Street / Highway (Ford Mustang 5.0): Section à mi-queue de 2,75 'Mandrel avec des silencieux améliorés de la réponse à haut régime tout en maintenant la conformité SPL.
Turbo Track Builds (BMW N55): Catalyseurs à haut débit et connexions en bande V améliorées et son du son haute fréquence, avec des résonateurs à longue soutien gérant Cabin NVH.
Questions fréquemment posées (FAQ)
Q1: Puis-je améliorer les performances en mettant à niveau uniquement la section à mi-queue?
R: Pour les moteurs à aspiration naturelle, la mise à niveau du milieu à la queue et l'ajout d'un résonateur améliore la réponse des gaz et l'accélération de milieu de gamme. Les moteurs turbocompressés bénéficient de catalyseurs à débit à haut débit et de tupés d'échappement correctement réglés, mais la stratégie O₂ arrière doit être traitée.
Q2: Le 4-1 est-il toujours plus fort que 4-2-1?
R: Pas nécessairement. 4-1 excelle à un régime élevé et une puissance soutenue, tandis que 4-2-1 priorise le couple de milieu de gamme. Les performances dépendent des longueurs primaires / secondaires et des angles de fusion.
Q3: L'augmentation du diamètre des tuyaux aidera-t-elle toujours?
R: Non. Une augmentation de 10 à 15% est généralement sûre pour les voitures de rue, tandis que les applications turbo ou haute puissance nécessitent une évaluation minutieuse des contraintes de boost et de bruit.
Q4: Pourquoi les mises à niveau des tuyaux de descente produisent-elles parfois du bruit métallique?
R: Souvent en raison des murs minces, de la rigidité du support, de la prévision de la précharge ou du désalignement. Vérifiez les sièges en bande en V, la braquation de la bride et ajoutez des soufflets ou un support flexibles au besoin.
Q5: Pourquoi la longueur égale rend-elle l'échappement 'moins vivant '?
R: Les en-têtes de longueur égal harmonisent des impulsions, créant un son plus serré et plus linéaire. Les modifications de tuyaux d'échappement mineurs peuvent préserver le caractère sans sacrifier le réglage.
Conclusion et directives de sélection
Les mises à niveau du système d'échappement nécessitent un équilibre entre de la contre-pression, du réglage acoustique, de la durabilité et de la conformité. Les modifications efficaces commencent par des conditions de fonctionnement cibles et des plages de régime, suivie de l'optimisation des en-têtes, de la section médiane, des pipeaux et des connexions. La plupart des utilisateurs de la rue bénéficient d'une configuration combinant des en-têtes 4-2-1 de longueur, des catalyseurs à haut débit, des sections à mi-quexue de Mandrel et des résonateurs / éléments d'absorption pour atteindre des performances réactives, conformes et confortables.
Tableau de référence rapide - Configurations recommandées
| Suggestion de l'en-tête | de cas | d' | utilisation cible | Suggestion | médiane recommandation |
| Commoulage quotidien / RPM faible | 4-2-1 égal, légèrement long | TWC ou HFC avec petit résonateur | Straight-through + absorptif | Bellows Flex + V-Band, Sus304 2,0 mm | Surveiller 1–1,5 kHz résonance |
| Autoroute / piste | 4-1 à égalité, légèrement courte | HFC + basse pression directe | Grand flux droit | Band complet, supports renforcés | Prioriser le pouvoir, conformité secondaire |
| Turbo Mid-High Power | Fusion d'angle correspondant à la turbine | Catalyseur à haut débit + chemin droit | Rranche d'onde 1/4 en option principalement droite | Titane + 304, focus à haut tempête | Gérer l'arrière O₂ et le contrôle thermique |
| Silencieux / confort | 4-2-1 secondaire optimisé | Chambré + résonateur | Absorption perforée | 304 + mur épais, soudures TIG critiques | Prioriser la cabine NVH |
