Dans le monde complexe des performances et de la maintenance automobiles, même les plus petits composants jouent un rôle crucial. Dans notre entreprise, avec des années d'expérience approfondie dans les systèmes d'échappement, nous avons observé d'innombrables propriétaires de véhicules et techniciens professionnels négligeant souvent un composant apparemment insignifiant, mais vital, pour l'intégrité du système d'échappement: la pince . Avez-vous déjà été troublé par des hochets d'échappement mystérieux, des fuites persistantes ou même le détachement soudain et embarrassant d'un tuyau d'échappement? La cause profonde n'est peut-être pas votre en-têtes de haute performance ou votre système de chat, mais plutôt la pince d'échappement sans prétention, mais critique.
Cet article se plongera dans la façon dont la sélection incorrecte des pinces peut devenir le tueur silencieux de la fonctionnalité du système d'échappement. Nous visons à vous fournir des connaissances expertes pour prendre des décisions éclairées, en veillant à ce que votre système d'échappement fonctionne parfaitement, que vous soyez un amateur de bricolage passionné ou un grand atelier de réparation automobile ou un distributeur à la recherche de solutions fiables.
Table des matières
Concept de base: comment les pinces incompatibles conduisent à une défaillance du système d'échappement
Un pince d'échappement est bien plus qu'un simple morceau de métal reliant deux tuyaux. C'est un composant spécialement conçu responsable de la création d'un joint étanche et du maintien de l'intégrité structurelle dans des conditions extrêmes. Lorsque sa sélection est erronée, les conséquences sont immédiates et souvent coûteuses. Disséquons les principaux problèmes:

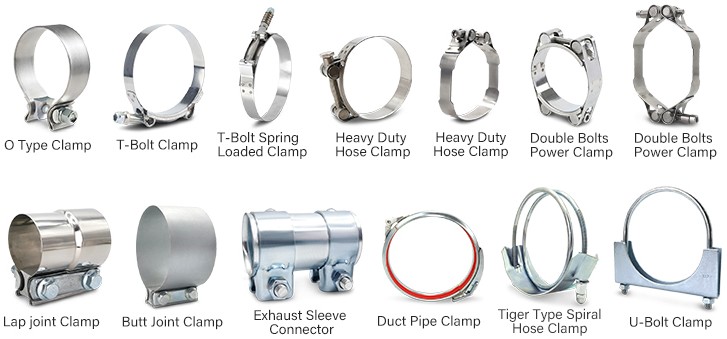

Type de pince par rapport à l'inadéquation des applications: les conséquences du choix du mauvais outil
Imaginez essayer de battre un clou avec un tournevis; C'est le mauvais outil, et les résultats seront inévitablement désastreux. Il en va de même pour les pinces d'échappement. Il existe plusieurs types principaux, chacun conçu pour des configurations conjointes spécifiques et des exigences de contrainte:

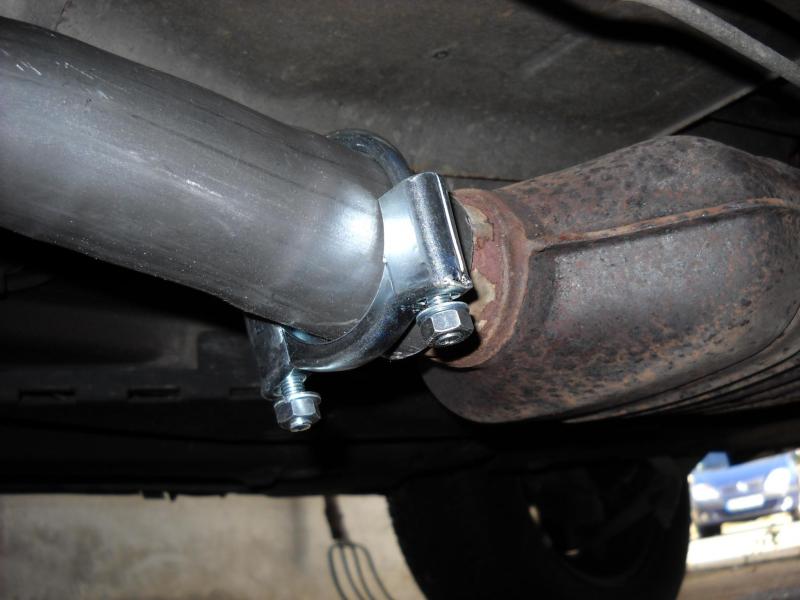

Pinces en U-Bolt: ces pinces traditionnelles, également connues sous le nom de pinces de selle, sont peut-être le choix le plus courant et le plus économique. Ils travaillent en compressant le tuyau contre un bloc de selle. Bien que simple, leur conception inhérente conduit à une distribution inégale de la force de serrage. Cela peut déformer le tuyau extérieur plus doux, créant des concentrations de contraintes et des chemins de fuite potentiels, en particulier sous vibration continue. Ils sont les mieux adaptés aux connexions non-stress et non critiques ou à des réparations temporaires.
Pinces de joint de recouvrement: spécialement conçu pour les connexions à ajustement, où un tuyau glisse sur un autre. Ces pinces fournissent un joint complet à 360 degrés en comprimant les sections qui se chevauchent. Leur avantage réside dans la création d'un chemin d'écoulement plus lisse et moins restrictif à l'intérieur du tuyau, ce qui est crucial pour le piégeage d'échappement optimal. Cependant, s'ils ne sont pas dimensionnés ou resserrés correctement, ils peuvent toujours permettre la séparation des fuites ou des tuyaux.
Pinces de bande (pinces à manches): Par rapport aux pinces en U-Bolt, celles-ci offrent une force de serrage plus uniforme autour de la circonférence du tuyau, réduisant la distorsion du tuyau. Ils sont excellents pour les joints de bout (où deux tuyaux se rencontrent de bout en bout) et fournissent une apparence propre et affleurante.

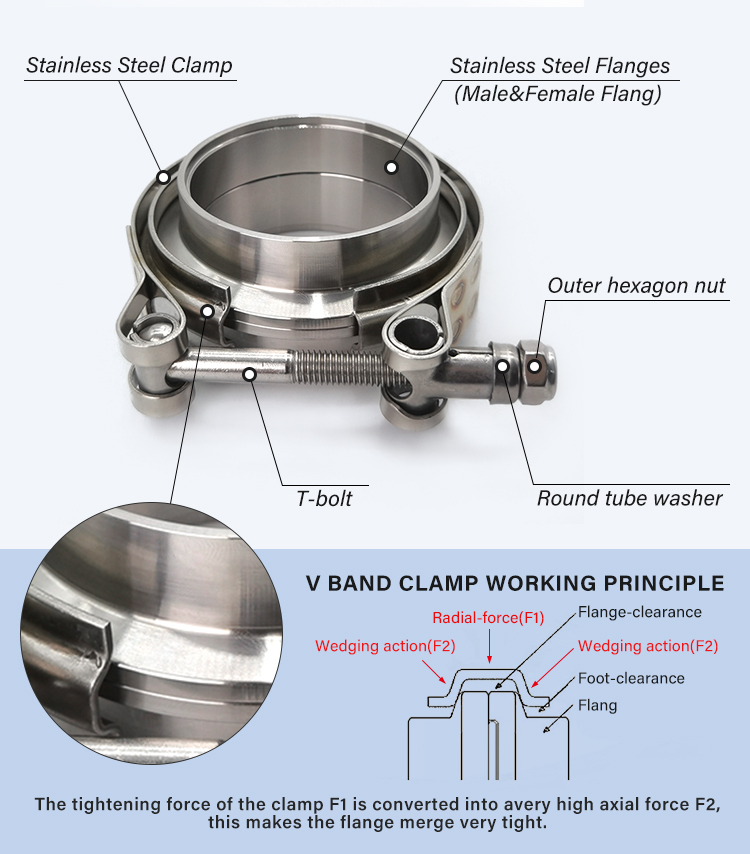

Crampes en bande en V: Il s'agit de l'étalon-or pour les applications hautes performances et critiques, en particulier dans les systèmes turbocompressés ou les véhicules de course. Les pinces en bande en V utilisent des brides de verrouillage sur les tuyaux et une bande de retenue en V unique en V. Cette conception crée un sceau incroyablement robuste et sans fuite capable de résister à des pressions, des températures et des vibrations élevées. Leur mécanisme à libération rapide rend également le retrait et la réinstallation exceptionnellement faciles, un énorme avantage pour l'entretien ou le réglage. L'utilisation d'un boulon en U où une bande en V est requise, en particulier dans une configuration d'induction forcée, est une invitation ouverte pour les fuites de boost et la défaillance catastrophique.
Le choix du mauvais type pour votre connexion d'échappement spécifique (par exemple, à l'aide d'un boulon en U sur un joint de bout de précision) compromet directement l'intégrité du joint, conduisant à une connexion non sécurisée et à une défaillance ultérieure. C'est pourquoi la compréhension des types de pinces d'échappement et leurs applications spécifiques est primordiale.
Problèmes de matériaux et de durabilité: les dangers cachés de la corrosion et de la fatigue
Le système d'échappement fonctionne dans un environnement notoirement dur: des températures élevées (jusqu'à 1500 ° F ou 815 ° C près du moteur), des gaz d'échappement corrosifs, une exposition à l'eau, un sel de route et des vibrations constantes. Une pince fabriquée à partir d'un matériau inférieur ne durera tout simplement pas.
Des problèmes communs découlent de pinces en acier de carbone ordinaire. Bien que moins cher, l'acier au carbone est très sensible à la rouille et à la corrosion. À mesure que la rouille se forme, elle se développe, réduisant ainsi la force de serrage. Ce phénomène est connu sous le nom de corrosion aux crevasses , affectant particulièrement les zones où la pince entre en contact avec le tuyau. Finalement, la pince s'affaiblit, perd son adhérence, ou même échoue complètement et se casse.
Les pinces de haute qualité, en particulier celles fabriquées à partir de 304 ou 316 en acier inoxydable , offrent une résistance supérieure à la corrosion, à l'oxydation et aux températures élevées. Leurs propriétés de matériaux inhérentes, y compris une couche d'oxyde de chrome passive, empêchent la formation de rouille et maintiennent leur intégrité mécanique au fil du temps. Le choix du matériau a un impact direct sur la capacité de la pince à résister à la fatigue du matériau causée par le cycle thermique continu et les vibrations mécaniques - un facteur critique pour prévenir la défaillance à long terme. Les avantages des pinces d'échappement en acier inoxydable s'étendent bien au-delà de la simple esthétique.
| Type de matériau | Grade spécifique | Résistance à la corrosion Résistance | à la résistance à la chaleur | et à la ténacité | Coût | des applications typiques | Remarques |
| Acier inoxydable (austénitique) | 304 (Sus304 / 1.4301) | ★★★★ ☆ | ★★★★ ☆ (~ 870 ° C) | Moyenne, bonne ténacité | Moyen | Voitures de tourisme, pinces d'échappement à usage général | Bonne résistance à la corrosion, adaptée à la plupart des climats |
| Acier inoxydable (austénitique) | 316 (Sus316 / 1.4401) | ★★★★★ | ★★★★ ☆ (~ 870 ° C) | Moyenne, bonne ténacité | Haut | Zones côtières, véhicules de l'industrie chimique | Contient du molybdène, une meilleure résistance à la corrosion du chlorure que 304 |
| Acier inoxydable (ferritique) | 409 (S40900 / 1.4512) | ★★ ☆☆☆ | ★★★★ (~ 675 ° C) | Haute résistance, ténacité inférieure | Faible | Pinces d'échappement OEM pour les véhicules de passagers et commerciaux à bas / bas de gamme | Faible coût, résistance à la corrosion modérée, bonne résistance à la chaleur |
| Acier inoxydable (ferritique) | 430 (S43000 / 1.4016) | ★★★ ☆☆ | ★★★ (~ 815 ° C) | Forte résistance | Moyen | Camions légers, quelques pinces d'échappement pour véhicules de tourisme | Meilleure résistance à la corrosion que 409, une résistance à la chaleur légèrement inférieure |
| Carbone | Q235 / A36 | ★ ☆☆☆☆ | ★★ (~ 400 ° C) | Forte résistance | Faible | Modifications budgétaires ou réparations temporaires | Nécessite un placage ou un revêtement en zinc pour la protection de la rouille |
| Acier au carbone plaqué en zinc | Acier de zinc | ★★ ☆☆☆ | ★★ (~ 400 ° C) | Forte résistance | À faible médium | Véhicules commerciaux, modifications des véhicules légers | Le placage offre une protection de rouille à court terme, se dégrade à haute température |
| Alliage en aluminium | 6061-T6 / 5052 | ★★★ ☆☆ | ★★ (~ 200 ° C) | Moyen | Moyen | Applications légères ou à faible tempête | Rarement utilisé dans les zones d'échappement chaudes, plus courantes dans les sections d'admission ou de froide |
Dimensionnement incorrect: le principe 'juste à droite ' des pinces d'échappement
Tout comme dans l'histoire de Goldilocks et des trois ours, votre pince d'échappement doit être 'juste. '
Trop lâche: une pince surdimensionnée ne fournira pas de force de serrage adéquate, conduisant à un scellage insuffisant et à des fuites potentielles. Il permet également un mouvement excessif, qui peut accélérer l'usure aux extrémités du tuyau d'échappement ou même conduire à une séparation complète, en particulier pendant les mouvements dynamiques des véhicules.
Trop serré (surcourant): une pince sous-dimensionnée, ou celle qui est trop serrée, peut déformer ou écraser le tuyau d'échappement. Cela introduit des élévateurs de contrainte - points de stress concentré où les fissures sont susceptibles d'initier et de se propager. Pensez à marquer du verre avant de le casser; La serrage sur-serré fait quelque chose de similaire au tuyau. Cela déforme également en permanence le tuyau, rendant les réparations futures ou le remplacement des composants incroyablement difficiles.
Il est crucial Le diamètre intérieur de la pince doit correspondre précisément au diamètre extérieur des tuyaux d'échappement, il est destiné à sécuriser, assurant un ajustement bien ajusté et une distribution optimale de force de serrage. Un décalage garantit ici un sceau inadéquat et augmente considérablement la probabilité d'échec. de réaliser le dimensionnement correct des pinces d'échappement .

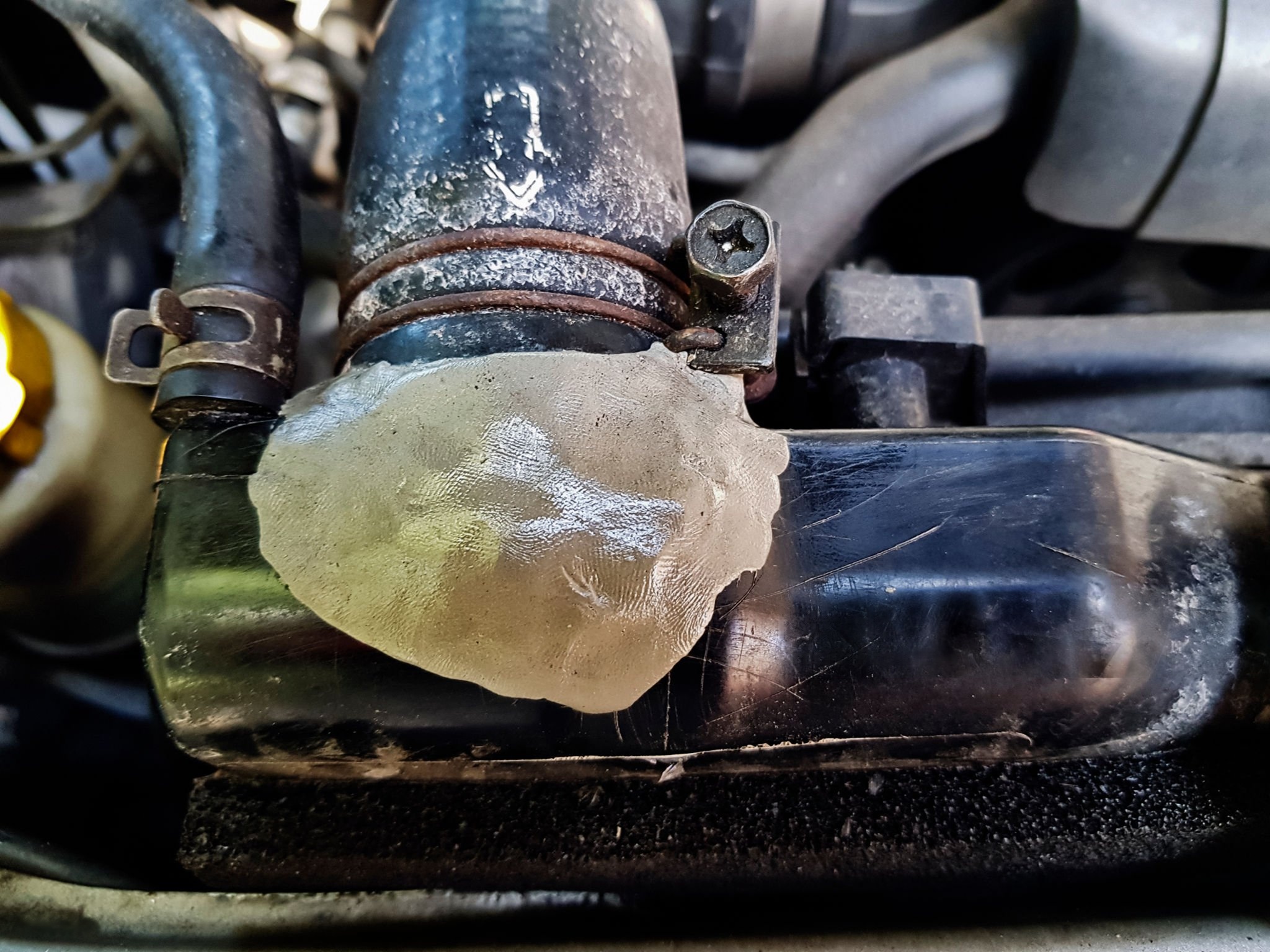

Échecs détaillés: conséquences directes d'une sélection incorrecte des pinces
Lorsqu'une pince d'échappement vacille, l'effet d'entraînement dans tout le système d'échappement de votre véhicule peut être significatif. Ce ne sont pas simplement des inconvénients; Ils peuvent compromettre les performances, la sécurité et votre portefeuille.

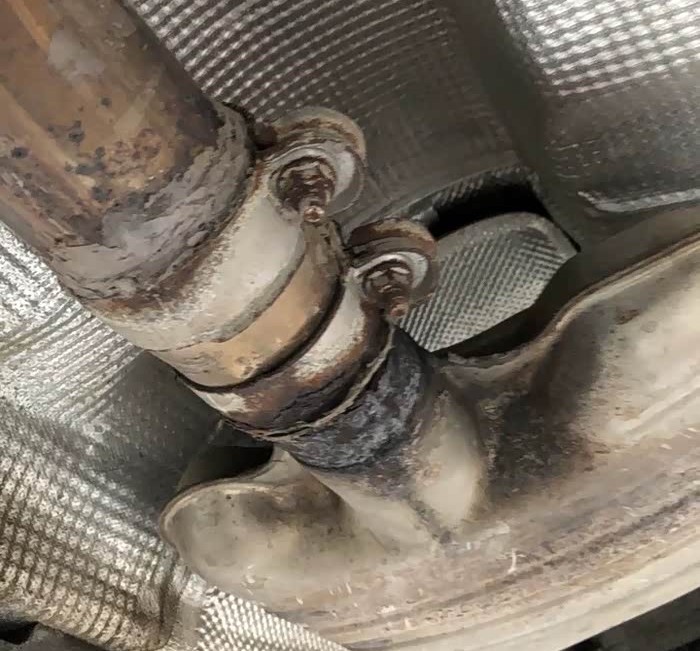

Fuites d'échappement: perte de performance et risques de sécurité
Une pince mal choisie ou échouée est un premier suspect pour une fuite d'échappement . Cela se produit lorsque les gaz d'échappement s'échappent du point de connexion au lieu de circuler efficacement à travers le système. Les symptômes incluent souvent une note d'échappement plus forte que la normale, un son de tic ou de sifflement (en particulier sous l'accélération) et une odeur notable de fumées d'échappement, en particulier lors du ralenti.
Au-delà de la nuisance auditive, les fuites d'échappement ont de graves implications. Ils perturbent la pression d'échappement soigneusement équilibrée, entraînant une perte de puissance du moteur et une réduction de l'efficacité énergétique. Pour les véhicules turbocompressés, une fuite avant le turbocompresseur signifie une perte de pression de coup de pouce critique. Plus critique, les gaz d'échappement contiennent du monoxyde de carbone nocif (CO), qui est inodore et incolore. Une fuite peut permettre à ces fumées dangereuses de pénétrer dans la cabine des passagers, posant un risque de santé grave pour les occupants. La compréhension des symptômes des fuites d'échappement est vitale pour une détection précoce.
Clincet et vibration: la symphonie ennuyeuse de l'échec
Un collier d'échappement mal sécurisé permet souvent aux tuyaux d'échappement de se déplacer excessivement, conduisant à des bruits de cliquetis ou de bourdonnement. Ceci est particulièrement visible sur les bosses, pendant l'accélération ou à des régimes spécifiques. La connexion lâche provoque un contact métal sur métal, soit entre les tuyaux d'échappement eux-mêmes, soit entre le système d'échappement et d'autres composants de train de roulement (comme le châssis, les boucliers thermiques ou les bras de suspension).
D'un point de vue acoustique, une fuite crée un flux d'air turbulent, qui génère du bruit à large bande. De plus, les composants lâches vibrent à leurs fréquences naturelles, qui peuvent être excitées par les vibrations du moteur ou les imperfections routières. Cette vibration incontrôlée crée non seulement un bruit irritant, mais met également une contrainte supplémentaire sur les points de montage, les cintres et autres composants d'échappement, accélérant leur usure et conduisant potentiellement à d'autres causes de hochets d'échappement et de raisons de défaillance du système d'échappement en bas de la ligne.
Séparation des tuyaux d'échappement: une catastrophe de détachement
La conséquence la plus dramatique et la plus dangereuse d'une pince échouée est peut-être la séparation complète des tuyaux d'échappement. Cela peut se produire soudainement, en particulier lors de la conduite agressive, du tout-terrain ou après avoir frappé un gros nid-de-poule. Lorsqu'un tuyau se détache, il peut traîner sur le sol, créer des étincelles, endommager le trottoir et poser un danger grave pour les autres conducteurs.
Le principe mécanique derrière cela est simple: cisaillement insuffisant et résistance à la traction à l'articulation. Si la pince ne peut pas résister aux forces générées par le mouvement du véhicule, le couple du moteur et l'inertie du système d'échappement lui-même, la connexion échouera. Ceci est particulièrement répandu avec des pinces de boulon en U sous-dimensionnées ou corrodées sur de longues sections de tuyau non étayées. La réparation qui en résulte peut être beaucoup plus étendue et coûteuse que le simple remplacement d'une pince, nécessitant potentiellement de nouvelles sections de tuyaux, des cintres ou même des convertisseurs catalytiques s'ils sont endommagés dans le détachement.
Dommage accéléré du système: l'effet domino
Une pince compromise n'échoue pas uniquement isolément; Il peut initier une cascade de dégâts dans tout le système d'échappement. Des forces de serrage inégales ou un mouvement excessif peuvent entraîner une usure prématurée sur les cintres d'échappement, ce qui les fait se casser. Les vibrations peuvent desserrer les boulons sur d'autres connexions ou même les coutures soudées de fissure sur des silencieux, des résonateurs ou des convertisseurs catalytiques.
Dans les cas où la surgngie provoque une déformation des tuyaux, le système d'échappement rigide pourrait subir une contrainte accrue à ses points de montage vers le châssis du véhicule, entraînant des fissures de fatigue entre les supports. Cet 'Domino Effect ' signifie qu'une pince bon marché ou mal choisie peut finalement conduire à la défaillance prématurée de composants beaucoup plus chers.
Comment sélectionner et installer correctement les pinces d'échappement: assurer une connexion solide
La prévention des problèmes discutés ci-dessus se résume à quelques étapes critiques: sélectionner la pince droite et l'installer correctement. Voici comment assurer une connexion d'échappement durable et sans fuite.
Correspondant à la pince à votre type de système d'échappement
Cradions en bande en V : Pour les véhicules haute performance, les applications turbocompressées ou les versions d'échappement personnalisées où le retrait fréquent est prévu, les pinces en bande en V sont indispensables. Ils offrent une intégrité d'étanchéité supérieure et une facilité de maintenance. Lorsque vous recherchez le meilleur pince d'échappement pour les configurations de turbo, la bande V est le choix préféré.
Cradions en U-Bolt: Utilisez avec parcimonie, généralement pour des réparations non critiques et à faible stress ou des installations temporaires. Si vous devez les utiliser, optez pour des versions lourdes et résistantes à la corrosion.
Lorsque vous faites votre choix, considérez toujours le type de connexion (glissement, joint de bout, bride) et les forces qu'il perdra.
Prioriser le matériel et l'artisanat
Comme discuté, la qualité du matériau est primordiale. Choisissez toujours des pinces fabriquées à partir de l'acier inoxydable 304 ou 316 . Ces alliages contiennent des quantités importantes de chrome et de nickel, formant une couche passive qui résiste à la rouille et à la corrosion même dans des environnements difficiles. Cela garantit que la pince maintient son intégrité structurelle et sa force de serrage tout au long de la durée de vie du véhicule.
Au-delà du matériau de base, recherchez des composants bien machés, des soudures propres (pour les bandes en V) et un filetage robuste. L'artisanat inférieur peut entraîner des fils dépouillés, un serrage inégal ou une défaillance prématurée de fatigue, quel que soit le matériau. Cela concerne directement la question de savoir quels matériaux sont des pinces d'échappement faites si la longévité est votre priorité.
Une mesure précise est obligatoire
C'est là que de nombreux amateurs de bricolage se trompent. Vous devez mesurer avec précision le diamètre extérieur (OD) des tuyaux d'échappement que vous avez l'intention de rejoindre. Ne devinez pas ou ne comptez pas uniquement sur les spécifications du véhicule, car les tuyaux de rechange peuvent varier. Utilisez un étrier ou enveloppez un ruban de mesure flexible étroitement autour du tuyau, puis divisez la circonférence par $ pi $ (environ 3,14159) pour obtenir le diamètre. Le diamètre intérieur de la pince doit correspondre précisément à cette mesure pour assurer un ajustement confortable et une distribution optimale de force de serrage.
Suivant les étapes d'installation correctes et les spécifications de couple
Même le meilleur pince peut échouer s'il est incorrectement installé.
Surfaces propres: Assurez-vous que les surfaces d'accouplement des tuyaux sont propres et exemptes de rouille ou de débris pour un sceau approprié.
Alignement approprié: Alignez carrément les tuyaux avant de resserrer la pince. Le désalignement crée un stress inégal.
Serrage progressif: pour les pinces avec plusieurs boulons (comme des boulons en U ou certaines pinces de bande), serrez-les progressivement et uniformément, en alternant entre les boulons pour assurer une pression uniforme autour du tuyau.
Spécifications de couple: Si possible, utilisez une clé à couple. Alors que de nombreuses pinces ne sont pas livrées avec des spécifications de couple explicites, des directives générales existent. L'objectif est d'obtenir un joint sécurisé sans déformer le tuyau. Le dépassement peut endommager la pince, le tuyau ou les deux. Pour les boulons en U, assurez-vous que les écrous sont resserrés juste assez pour éviter la rotation sans écraser le tuyau. Pour les pinces en bande en V, serrez jusqu'à ce que les brides soient entièrement assises et que la connexion soit solide. Apprendre à installer correctement un collier d'échappement est crucial pour la longévité.
Q&A: Des questions courantes sur les pinces d'échappement ont répondu
Voici quelques questions fréquemment posées qui se posent lorsqu'ils discutent des pinces d'échappement et de leur utilisation appropriée.
Q1: Puis-je réutiliser un ancien pince d'échappement?
R: Bien que techniquement possible dans des scénarios rares et à faible stress, il est fortement conseillé . Les anciennes pinces, en particulier les boulons en U, souffrent souvent de fatigue matérielle, de rouille et de déformation. Le métal peut s'étirer, réduisant sa capacité à appliquer une force de serrage suffisante. Même les pinces apparemment intactes peuvent avoir des micro-cracks ou une élasticité réduite. Pour des performances et une sécurité optimales, utilisez toujours une nouvelle pince lors de l'installation ou de la réinstallation des composants d'échappement. Le coût d'une nouvelle pince est négligeable par rapport aux dommages potentiels et aux inconvénients d'une connexion échouée. Cela traite d'une requête commune: puis-je réutiliser mon pince d'échappement?
Q2: Comment savoir si mon pince d'échappement est installé correctement et assez serré?
R: Plusieurs indicateurs peuvent vous aider à déterminer cela.
Inspection visuelle: vérifiez les lacunes visibles au point de connexion. Pour les boulons en U, assurez-vous que les noix sont bien ajustées mais n'écrasant pas le tuyau. Pour les pinces de bande, la bande entière doit être également compressée. Pour les bandes en V, les brides doivent être complètement assises les unes contre les autres.
'Shake Test ': Une fois la pince serrée, essayez fermement de torder ou de déplacer la section du tuyau d'échappement connecté par la pince. Il devrait y avoir un mouvement minimal à aucun.
Écoutez les fuites: démarrez le moteur et écoutez tout sifflement, tic ou souffle des sons près de la connexion. Une méthode rapide consiste à placer votre main près de l'articulation (lorsque l'échappement est froid!) Pour ressentir pour échapper aux gaz. Alternativement, une machine à fumée ou un spray d'eau savonneux peut révéler de petites fuites. Cela aide à répondre: comment savoir si un pince d'échappement est suffisamment serré.
Test de route: écoutez les hochets ou les nouveaux bruits pendant la conduite, en particulier sur les bosses ou pendant l'accélération.
Q3: Quel type de pince est le mieux pour mon système d'échappement personnalisé?
R: Pour les systèmes d'échappement personnalisés, en particulier ceux conçus pour les performances ou nécessitant une modularité, les pinces en bande en V sont massivement le meilleur choix . Leur capacité à fournir un sceau parfait et sans fuite même dans des conditions extrêmes, combinée à leur fonctionnalité à libération rapide, les rend idéales pour échanger facilement des composants (comme les convertisseurs catalytiques ou les silencieux) pour les jours de piste, le réglage du dyno ou la maintenance. Ils offrent également un look très propre et professionnel. Alors que les pinces de bande sont également excellentes pour les joints de bout dans les configurations personnalisées, les bandes en V fournissent une polyvalence et un scellement supérieures. Cela aborde directement la requête: les meilleures pinces d'échappement pour l'échappement personnalisé.
Conclusion: la poignée critique - pourquoi le choix du bon pince est essentiel
Dans le monde complexe des performances et de la maintenance automobiles, chaque composant, aussi petite, joue un rôle vital. Le collier d'échappement sans prétention est un exemple parfait. Ce qui peut sembler un simple matériel est, en fait, un lien critique qui garantit que l'ensemble de votre système d'échappement fonctionne comme prévu - tranquillement, efficacement et en toute sécurité. Surplombant son importance ou faire un choix incorrect peut entraîner une cascade de problèmes, des hochets ennuyeux et des fuites de rabullage des performances aux séparations dangereuses de tuyaux.
