Table des matières
À propos des soufflets d'échappement et des tuyaux flexibles
Qu'est-ce qu'un tuyau flexible d'échappement
Qu'est-ce qu'un soufflet d'échappement
Lequel devriez-vous choisir ?
Pourquoi de nombreux soufflets sont-ils plus chers que les tuyaux flexibles ?
Points auxquels vous devez prêter attention
Durabilité des soufflets d’échappement et des tuyaux d’échappement flexibles
Comment déterminer si un fournisseur est fiable
Conclusion
À propos des soufflets d'échappement et des tuyaux flexibles
En ligne, vous pouvez souvent voir des soufflets d'échappement et des tuyaux flexibles placés dans la même catégorie. Cela se produit parce qu'ils peuvent tous deux apparaître sur le même système d'échappement, ressemblant à des « structures flexibles ». Mais d'un point de vue technique, leurs principes de fonctionnement, leur résistance structurelle et leurs scénarios d'application sont complètement différents. Si vous comparez ces deux produits, cela signifie généralement que votre système implique à la fois des problèmes de vibrations et éventuellement des besoins de dilatation thermique ou de compensation de déplacement. Vous devez donc juger avec précision lequel utiliser.
Beaucoup de gens considèrent simplement les soufflets d'échappement comme des « tubes souples sans couches tressées », comme s'il s'agissait simplement de retirer la tresse extérieure d'un tuyau flexible et de conserver l'ondulation métallique interne. Mais en réalité, la résistance à l’ondulation et la logique de conception de ces deux types de produits sont complètement différentes. L'ondulation à l'intérieur d'un tuyau flexible est généralement conçue pour coopérer avec la tresse pour absorber les vibrations, l'épaisseur de la paroi, la forme d'onde et la rigidité étant orientées vers la flexibilité ; tandis qu'un véritable soufflet utilisé pour la compensation doit résister à la compression axiale, à la dilatation thermique, à la contre-pression et aux cycles à long terme. Sa géométrie d'ondulation, sa méthode de fabrication, sa répartition des couches et son montant de compensation sont de qualité technique supérieure.
En termes simples : ils peuvent se ressembler, mais leurs fonctions sont complètement différentes. Le contenu suivant vous aidera à vraiment distinguer leur structure, leur logique d'application et leurs performances de durabilité, ce qui peut réduire les coûts de communication lors de l'approvisionnement en gros de tuyaux ondulés ou d'autres compensateurs en acier inoxydable et vous aider à éviter de choisir le mauvais produit pour des conditions de fonctionnement inappropriées.

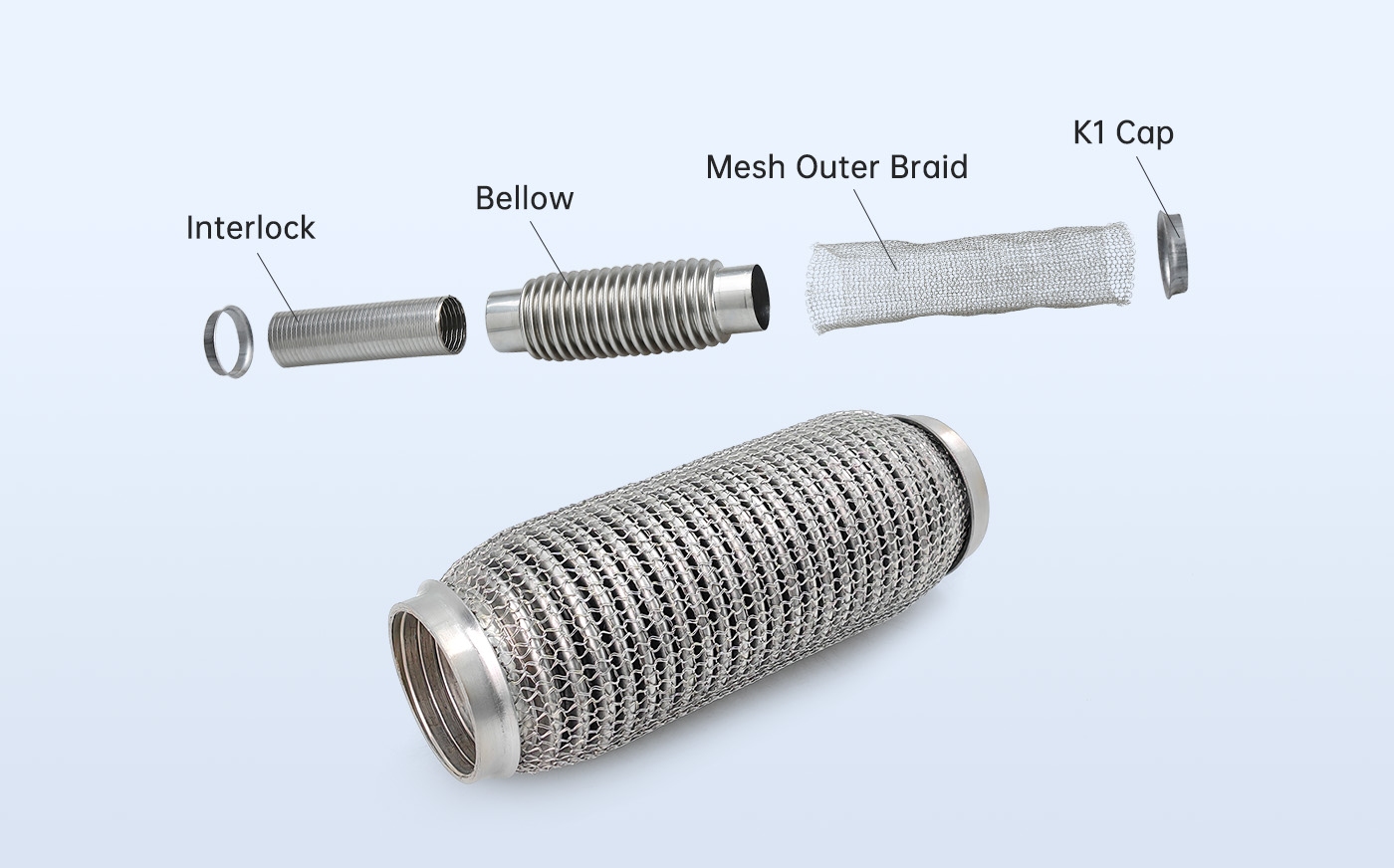

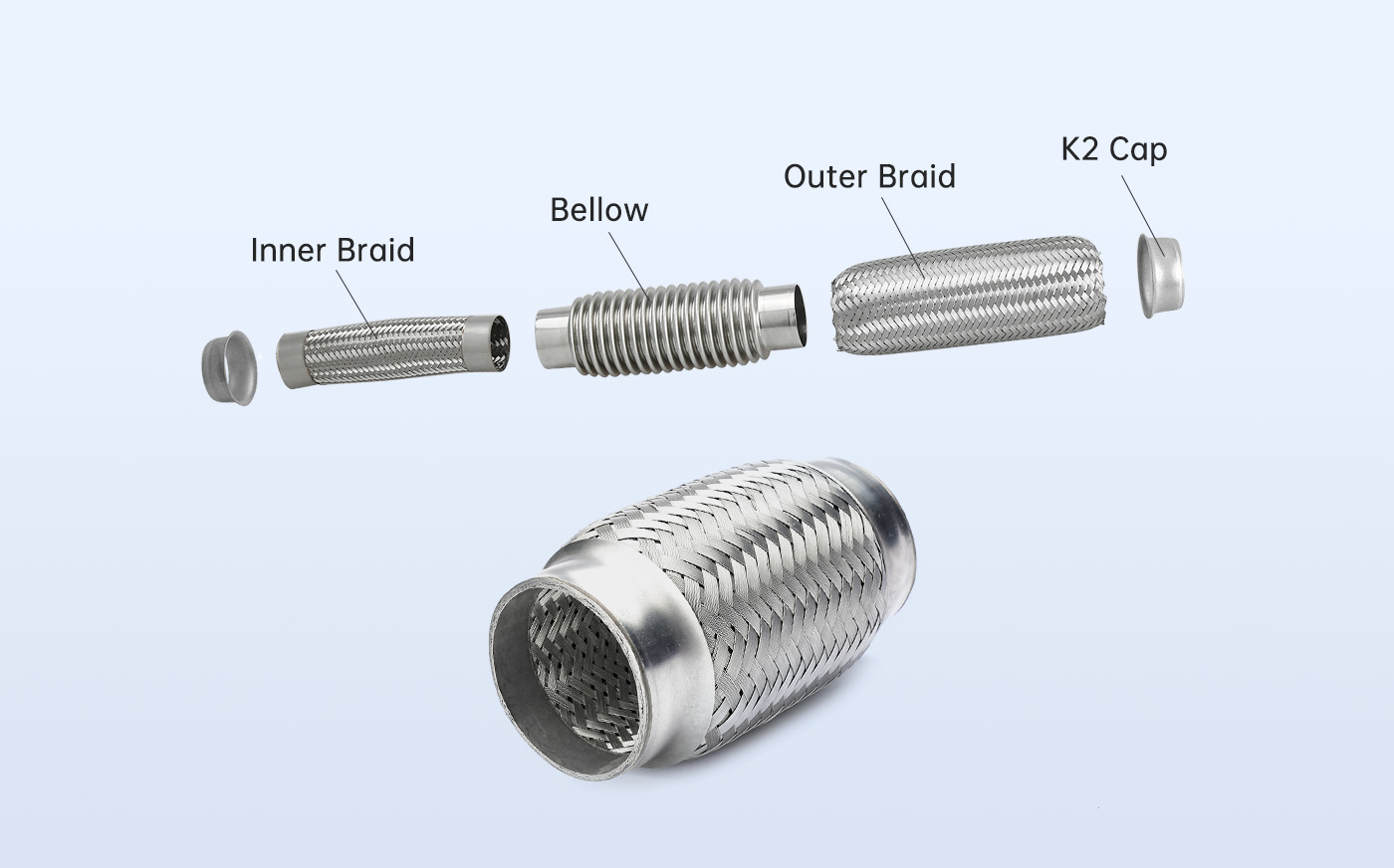

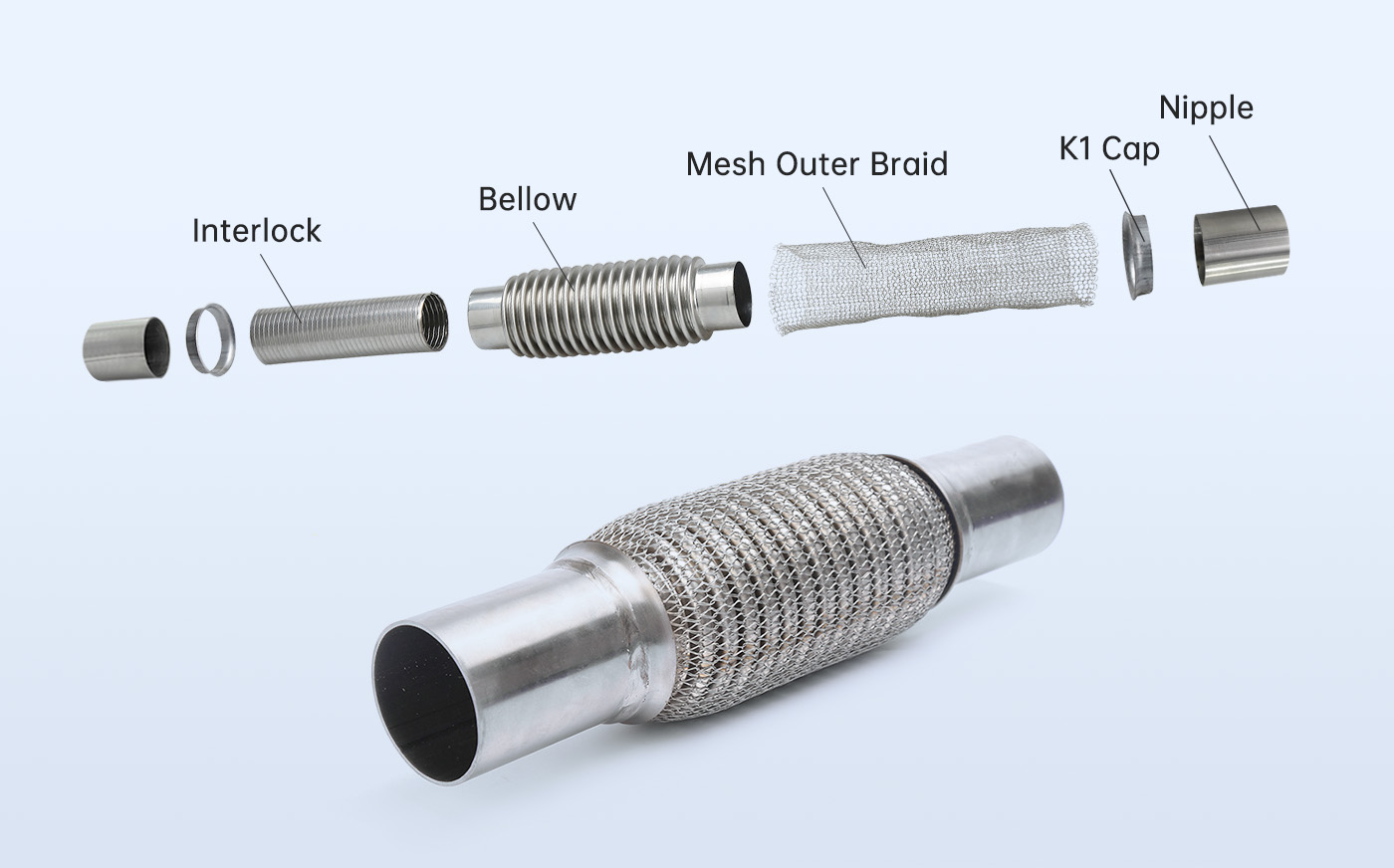

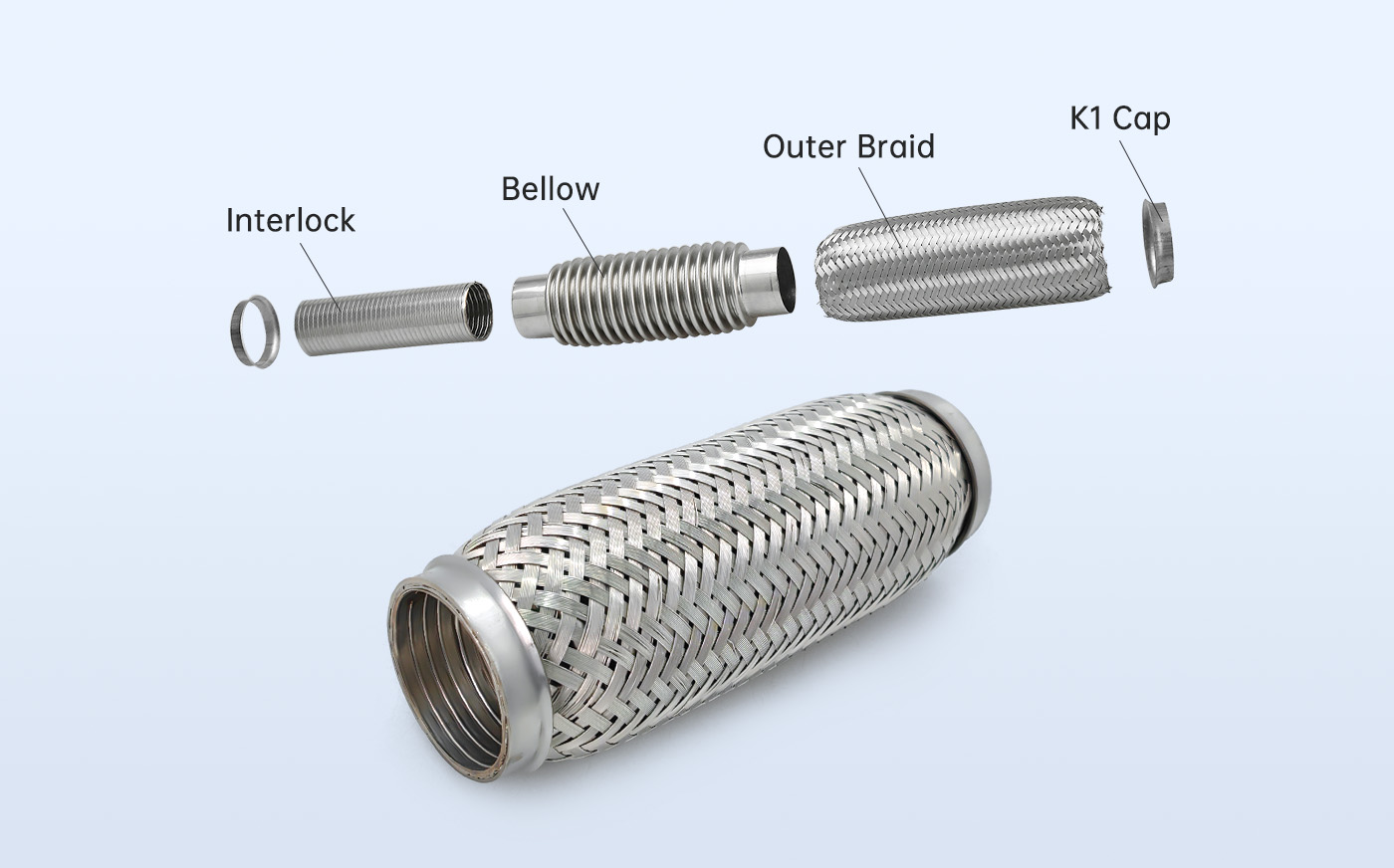

Qu'est-ce qu'un tuyau flexible d'échappement
Dans le système d'échappement, la fonction principale d'un tuyau flexible est très simple : fournir une section flexible capable d'absorber les vibrations et d'amortir les petits déplacements, empêchant ainsi la conduite d'échappement d'être tirée en raison des tremblements du moteur, de l'impact de la route ou de la dilatation et de la contraction thermiques. Sa structure de base est constituée d'un tube ondulé en acier inoxydable, d'une couche extérieure tressée (tresse simple, double tresse, tresse maillée ou tresse fine), de colliers de serrage et parfois d'une couche intérieure tressée, de joints de dilatation ou de connecteurs rallongés. Parmi eux, le tube ondulé offre un mouvement flexible, la tresse supporte les limites mécaniques et la résistance aux vibrations, le revêtement de verrouillage ou tresse intérieure offre un support de paroi intérieure pour réduire les turbulences et le bruit, et le connecteur facilite l'installation.

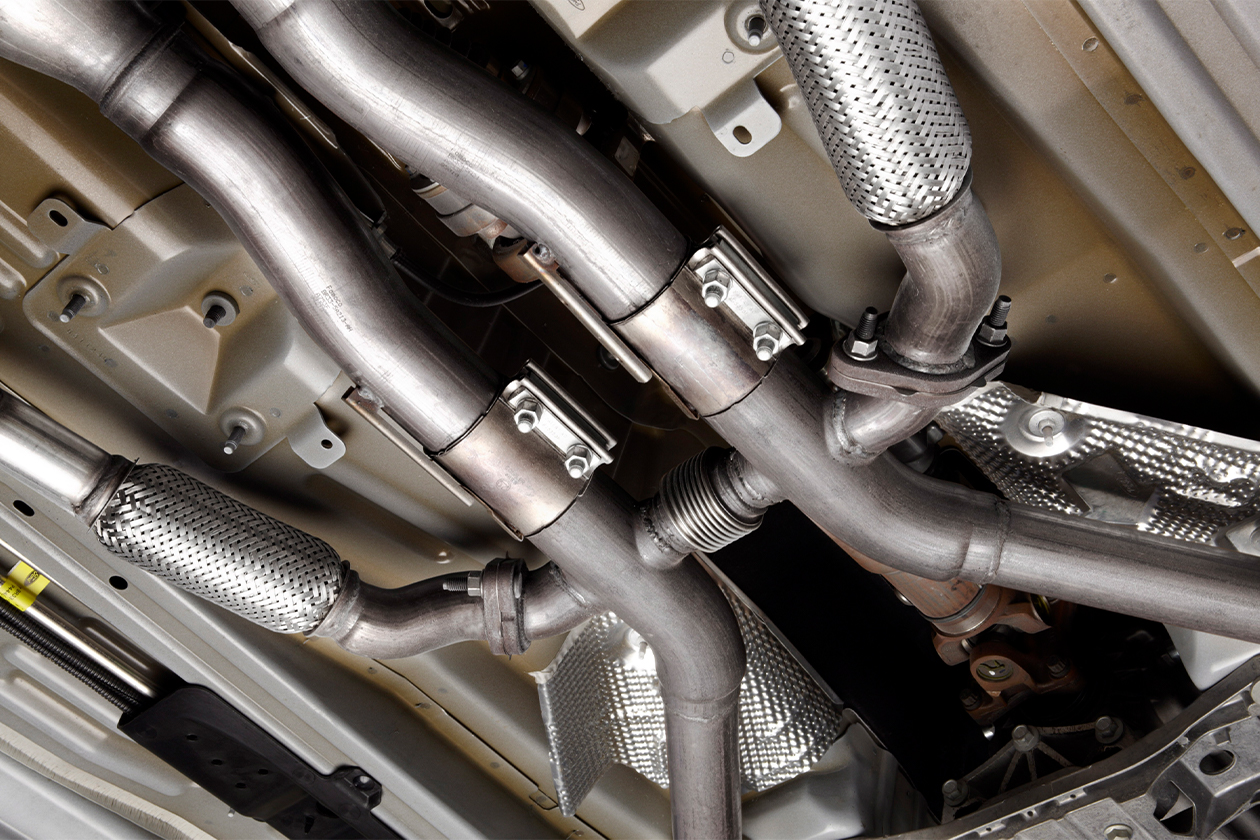

Les tuyaux flexibles conviennent mieux aux systèmes d'échappement dans des conditions standard, comme les véhicules de tourisme et certains véhicules modifiés. Dans ces environnements, le déplacement est limité, les changements de température et de pression sont relativement contrôlables et l'absorption des vibrations fournie par le tuyau flexible est suffisante pour protéger les pièces clés telles que les pots catalytiques, les sorties de turbo, les supports et les soudures. Nos tuyaux en acier inoxydable peuvent également être personnalisés en différentes longueurs, diamètres, formes, résistances de matériaux et types de connexion pour s'adapter aux motos, navires, camions lourds, équipements industriels et autres applications.
En fin de compte, la valeur d'un tuyau flexible se concentre toujours sur la « suppression des vibrations ». Il réduit les forces axiales ou latérales causées par la résonance, maintenant ainsi la stabilité du système d'échappement. Si votre environnement d'échappement est conventionnel et nécessite une connexion rentable, flexible et adaptable, un tuyau flexible répond généralement à la demande.
Qu'est-ce qu'un soufflet d'échappement
Si le tuyau flexible peut être considéré comme une connexion flexible axée sur « l'absorption des vibrations », alors les soufflets sont de véritables « composants de compensation ». Le tuyau flexible repose sur l'ondulation coopérant avec la tresse pour limiter le déplacement ; sa structure est légère et la gamme flexible est limitée. L'objectif de la conception des soufflets est de gérer en permanence les changements axiaux provoqués par la dilatation thermique dans des conditions de fonctionnement à haute température, à déplacement élevé et à cycle élevé.

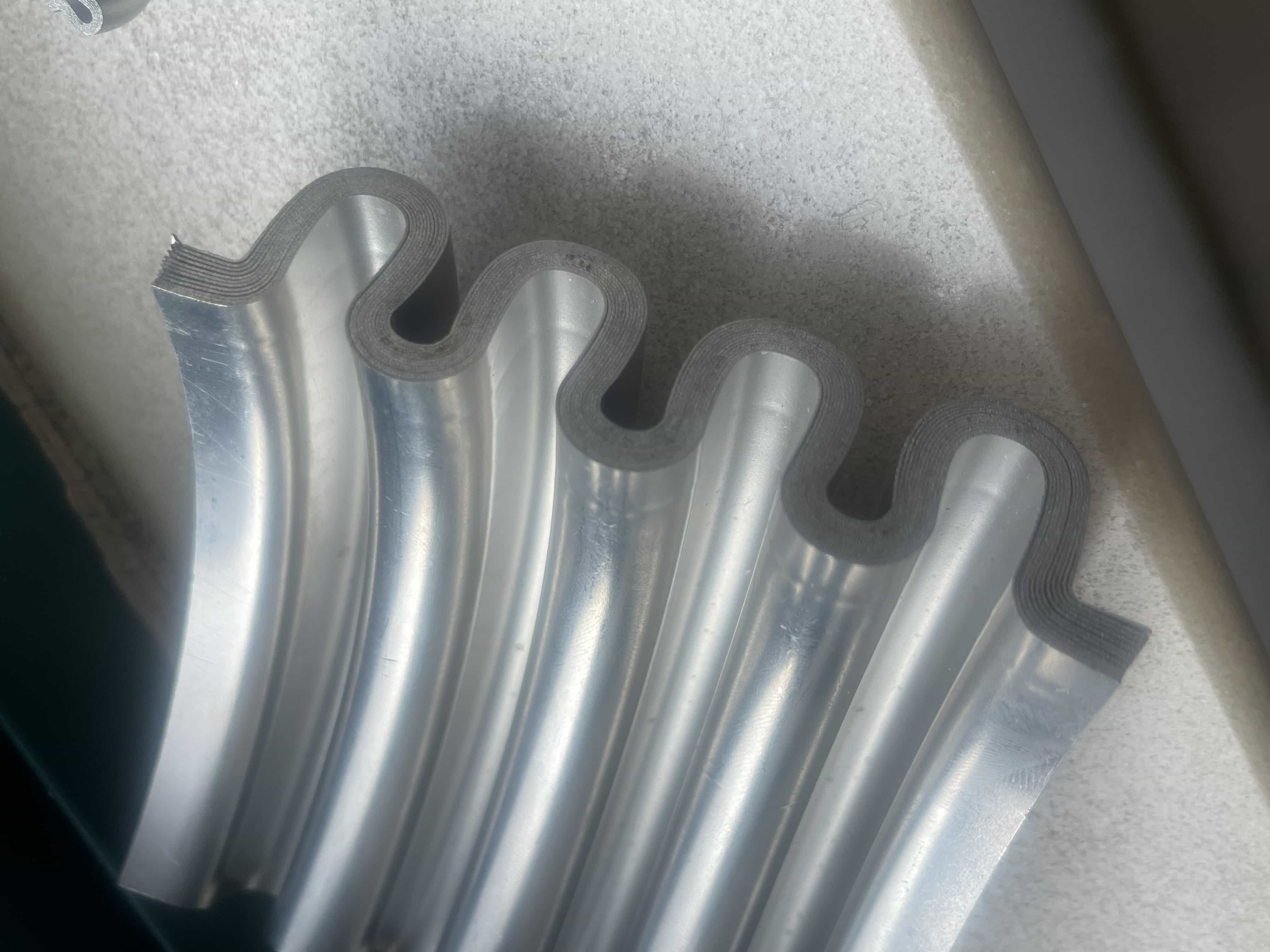

Les structures des soufflets d'échappement peuvent être monocouches, doubles, triples ou composées de dizaines de fines couches métalliques dans une paroi composite multicouche. Plus il y a de couches, plus la stabilité et la durée de vie de chaque ondulation sont élevées, et plus la différence de température et le déplacement auxquels elle peut résister sont importants. L'attention des ingénieurs ici n'est pas portée sur la « suppression des vibrations », mais sur la « capacité de compensation », la « durée de vie en fatigue », la « stabilité en cyclage » et les « modes de défaillance contrôlables ».

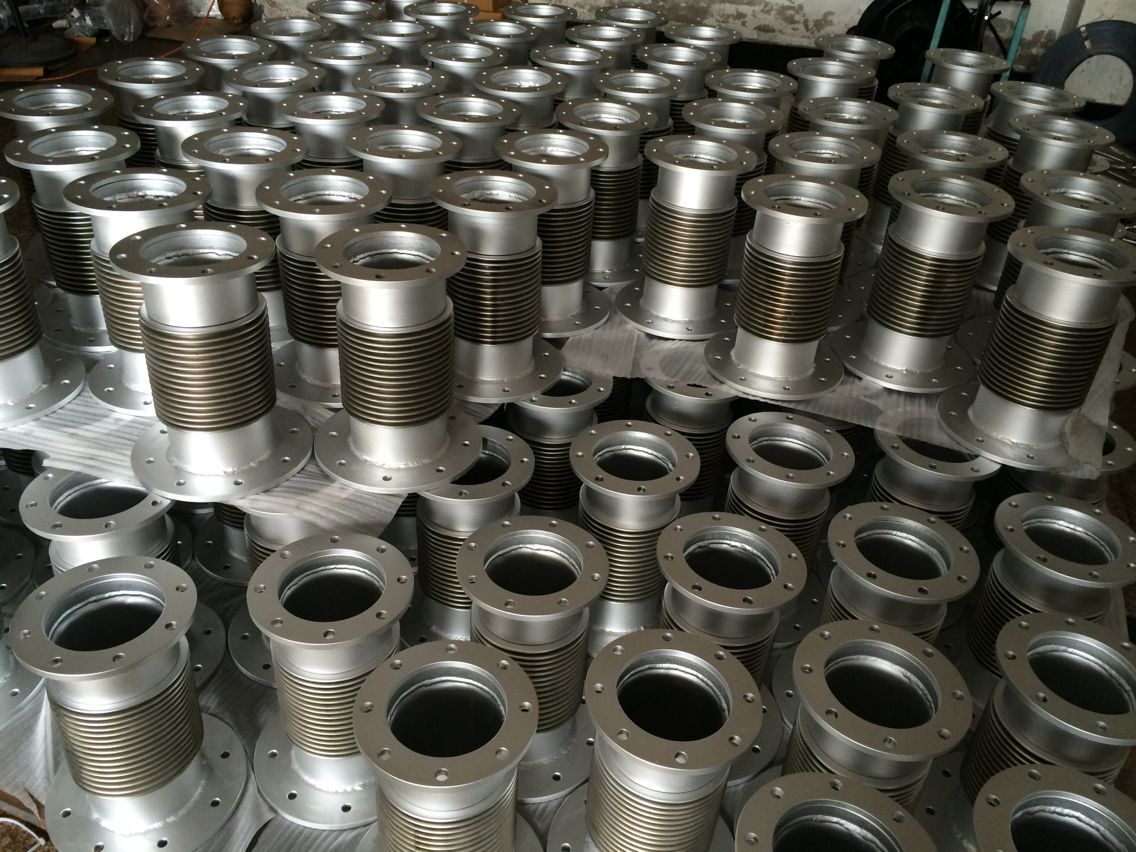

Dans la plupart des systèmes d'échappement à haute température, les soufflets sont combinés avec des brides, des anneaux de limitation ou des manchons de protection extérieurs pour former des ensembles de compensation complets. Ils sont utilisés dans les conduites d'échappement des véhicules utilitaires, les engins de construction, les gaz d'échappement des chaudières, les groupes électrogènes, les systèmes de fumées à haute température et d'autres équipements à dilatation thermique continue.
Lequel devriez-vous choisir ?
Vous n'avez pas réellement besoin de comparer à plusieurs reprises « ce qui est le meilleur », car le tuyau flexible et le soufflet ne sont pas interchangeables. Si votre système traite principalement de l'absorption des vibrations, des petites cylindrées et de la compensation des erreurs d'installation, et que la température des gaz d'échappement se situe dans la plage normale des moteurs conventionnels, le tuyau flexible est plus approprié.
Mais lorsque le système subit une dilatation thermique nette, un étirement axial et une température élevée et continue, le soufflet, en tant que compensateur ondulé, constitue le choix judicieux. Il fournit une « compensation structurelle », pas seulement une « réduction des vibrations », et souvent, le manque de compensation affectera directement la durée de vie du système.
Si vous n'êtes toujours pas sûr, vous pouvez nous indiquer les quatre paramètres de fonctionnement suivants :
Plage de température
Direction et montant du déplacement
Méthode de support et de fixation
Environnement de contre-pression et de vibration
Nous pouvons les combiner pour vous aider à sélectionner le produit adapté à votre système.
Pourquoi de nombreux soufflets sont-ils plus chers que les tuyaux flexibles
La raison pour laquelle les soufflets sont plus chers que les tuyaux flexibles est simple : ils effectuent un travail plus « exigeant ». Les soufflets ont plus de couches d'ondulation, utilisent plus de métal et ont des processus de fabrication plus complexes. Ils ont besoin d’un formage précis pour garantir que chaque expansion et contraction se déroule sans problème. Ils sont également soumis à divers tests pour garantir qu'ils peuvent résister longtemps à des températures élevées et à des étirements axiaux répétés sans se fissurer ni se briser.
Le tuyau flexible a une structure simple et est principalement utilisé pour absorber les vibrations du moteur et compenser les petites cylindrées. Il utilise moins de matériaux, est plus facile à fabriquer et coûte naturellement moins cher. En particulier dans les environnements à haute température, à fonctionnement prolongé ou à forte demande de durabilité, seuls les soufflets peuvent fonctionner de manière stable, le prix est donc proportionnellement plus élevé.
Points auxquels vous devez prêter attention
Q : Le tuyau flexible et le soufflet peuvent-ils être utilisés ensemble ?
R : Oui. Dans certains systèmes d'échappement complexes, des tuyaux flexibles et des soufflets peuvent être utilisés. Le tuyau flexible absorbe les vibrations du moteur et les petites cylindrées, tandis que le soufflet absorbe la dilatation thermique et les grandes cylindrées. Une combinaison appropriée rend le système d’échappement à la fois stable et durable.
Q : Qu'en est-il de la sélection des matériaux ?
R : Les tuyaux flexibles utilisent généralement de l'acier inoxydable 304 ou 321, suffisant pour les systèmes d'échappement automobiles ordinaires. Les matériaux des soufflets doivent rester stables à haute température, haute pression et gaz corrosifs. En particulier pour certains soufflets marins, de l'acier inoxydable 316L à haute résistance, des alliages élevés, des alliages à base de nickel ou des structures composites multicouches sont utilisés pour prolonger la durée de vie.
Q : Le tuyau flexible affecte-t-il le bruit d’échappement ?
R : Dans une certaine mesure, oui. Étant donné que le tuyau flexible peut amortir les vibrations et les résonances mineures, il peut réduire la transmission des vibrations, ce qui peut légèrement affecter le bruit d'échappement. Les soufflets se concentrent davantage sur la compensation du déplacement et ont peu d'effet sur le son.
Q : Que faut-il prendre en compte pour la logistique et l'emballage ?
R : Les tuyaux flexibles sont généralement protégés avec de la mousse, des tubes en papier ou des sacs en plastique, puis emballés dans des cartons ou des palettes. Les soufflets, en raison de plusieurs couches d'ondulation et d'une structure précise, nécessitent un emballage plus strict, souvent avec des plaques de protection ou des matériaux de remplissage sur la section ondulée pour éviter toute déformation pendant le transport. Un emballage logistique approprié garantit que le produit parvient au client dans son état d'origine.
Q : Des différences d'installation ?
R : Le tuyau flexible a une précision d'installation relativement lâche et peut tolérer une légère flexion ou un mauvais alignement. Les soufflets nécessitent un alignement axial élevé ; un désalignement peut provoquer une concentration de stress, affectant les performances et la durée de vie de la compensation.
Q : Qu'est-ce qui convient le mieux aux systèmes de modification ou aux systèmes légers ?
R : Pour les véhicules modifiés ou les systèmes d'échappement légers, le tuyau flexible est préféré en raison de sa grande flexibilité, de son poids léger, de son faible coût et de sa facilité d'installation et de personnalisation. Les soufflets, bien que durables et résistants à la fatigue, sont plus lourds et plus coûteux, généralement utilisés dans les systèmes de forte puissance ou de longue durée.
Durabilité des soufflets d’échappement et des tuyaux d’échappement flexibles
Vous pensez peut-être que les tuyaux flexibles ne sont pas durables, mais souvent, les dommages ne sont pas causés par le tuyau lui-même. Le problème le plus courant est une mauvaise disposition du support, ce qui fait que le poids d'échappement appuie directement sur la section flexible. Sous un tel stress, toute tresse se fatiguera rapidement. De plus, une torsion continue, un désalignement lors de l'installation ou une accumulation d'eau sur le châssis provoquant une corrosion extérieure peuvent entraîner une défaillance précoce de la tresse. De plus, les systèmes turbocompressés soumis à une contre-pression élevée produisent des chocs pulsés et l'ondulation interne peut se dilater excessivement en cycles courts, raccourcissant encore davantage la durée de vie. Plus important encore, le tuyau flexible n’est pas un compensateur de haute température ; il gère principalement les vibrations et les petits déplacements. S'il est utilisé là où un soufflet est requis, il se fatiguera inévitablement tôt – ceci est déterminé par les principes structurels.
Par rapport aux tuyaux flexibles, les soufflets ont une durée de vie nettement plus longue car ils sont conçus pour résister à une dilatation thermique et à un déplacement réels. Les paramètres les plus importants d'un tube ondulé sont les pics et les creux, qui déterminent la compensation, la rigidité et la durée de vie en fatigue. Les structures multicouches ne sont pas seulement plus épaisses ; ils répartissent les contraintes métalliques à travers les couches intérieures et extérieures, maintenant la déformation par couche à un faible niveau, améliorant ainsi la résistance à la température et la durée de vie. Dans les systèmes à haute température ou à déplacement élevé, les soufflets comprennent souvent des manchons intérieurs, des anneaux d'équilibrage et des anneaux de guidage pour contrôler l'érosion du milieu, stabiliser l'ondulation et empêcher le flambement local pendant la compression. Il s'agit de la structure de compensation ondulée typique, qui n'existe pas dans les tuyaux flexibles. Par conséquent, les tuyaux flexibles ne peuvent pas maintenir une durée de vie stable sous des températures élevées et continues, une expansion axiale importante ou un fonctionnement à long terme de moteurs de grande cylindrée.
Comment déterminer si un fournisseur est fiable
Lors de la sélection d’un fournisseur de composants flexibles d’échappement, ne vous laissez pas tromper par les astuces marketing ou les prix. Les véritables indicateurs de la résistance de l'usine sont des sources de matières premières fiables, une qualité de soudage stable, une formation d'ondulation standard, des rapports d'essais de fatigue, une tolérance dimensionnelle stricte et des échantillons détaillés.
Si vous avez besoin de tuyaux d'échappement et de soufflets en acier inoxydable adaptés, vous pouvez nous contacter à tout moment. YDCT, en tant que principal fabricant chinois de tubes ondulés, possède plus de trente ans d'expérience dans les tuyaux en acier inoxydable pour automobiles, les soufflets d'échappement et les produits connexes, au service de clients dans plus de 100 pays et régions. Nous sommes équipés d'ateliers avancés de formage de tubes sans soudure, d'ateliers de formage de tresses, d'ateliers de soudage de précision, d'ateliers d'emboutissage CNC et de laboratoires d'essais de soufflets, avec une capacité de production mensuelle allant jusqu'à 350 000 unités.
Nous fournissons également des services personnalisés en fonction des besoins du client, y compris différents matériaux, couches d'ondulation, longueurs et types de connexion pour les composants flexibles d'échappement, supportant le soudage, les pinces, les brides et d'autres méthodes d'installation. Chaque lot est strictement inspecté et vérifié par échantillon avant expédition pour garantir que les performances répondent aux conditions de fonctionnement réelles. Quelle que soit votre application, YDCT peut fournir des solutions fiables pour maintenir la stabilité de votre système d'échappement et réduire les coûts de maintenance.
Conclusion
Que vous choisissiez des composants flexibles pour des véhicules, des engins de chantier, des groupes électrogènes ou des systèmes d'échappement industriels, la clé n'est pas de juger lequel est le « meilleur » entre le soufflet et le tuyau flexible, mais de comprendre lequel convient vraiment à vos conditions de fonctionnement. Les tuyaux flexibles sont principalement utilisés pour absorber les vibrations et compenser les petits déplacements, tandis que les soufflets sont conçus pour les environnements à haute température et la dilatation axiale pour gérer la dilatation thermique et les déplacements importants. Ils répondent à différents types de besoins opérationnels, de sorte que les coûts et la durée de vie diffèrent. Tant que vous connaissez la plage de température, le sens de déplacement, la contre-pression et les conditions d'installation de votre système, vous pouvez faire un choix raisonnable. Si vous n'êtes toujours pas sûr, vous pouvez nous contacter et nous vous aiderons à trouver la bonne structure, vous faisant ainsi gagner un temps précieux.
