Détails du produit: Lieu d'origine : Chine Nom de marque: YUEDING Certificat : ISO 9001 Numéro de modèle: NIL Conditions de paiement et d'expédition : Quantité minimum de commande : 1 pièce Prix négociable Détails d'emballage : boîtier en acier scellé par des contreplaqués avec chaque extrémité coiffée Délai de livraison : 5 ~ 30 jours ouvrables Conditions de paiement : T/T, Western Union, Paypal Capacité d'approvisionnement : 35 tonnes par jour | |||||||||
Description du produit

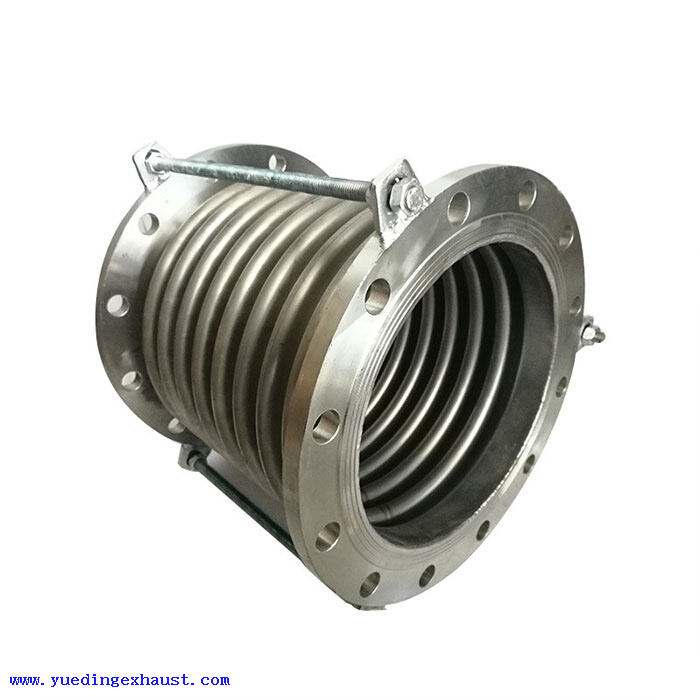

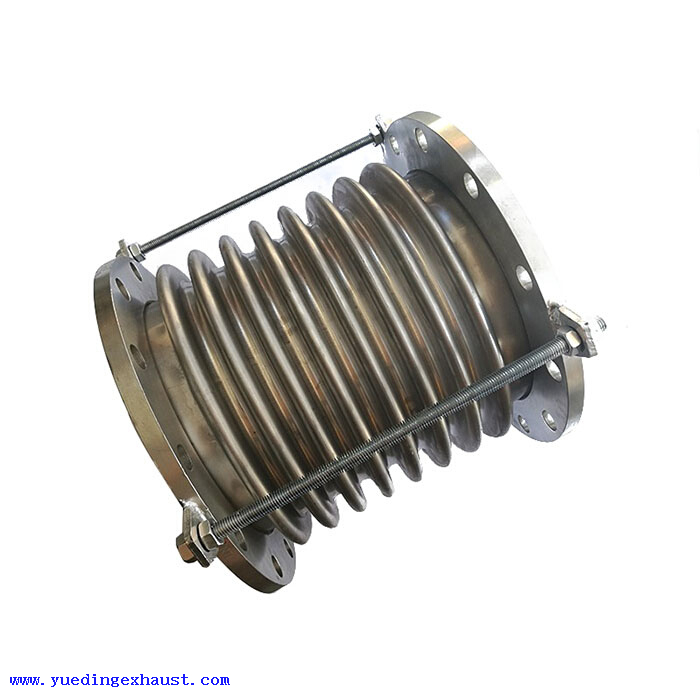

Joint de dilatation de tuyau à soufflet universel en acier inoxydable 304
Description générale
Soufflet universel avec conception de tuyauterie installation simple et facile, avantages à faible coût, peut être utilisé pour la compensation axiale ou latérale seule, mais ne doit pas être utilisé comme compensation angulaire seule, est principalement utilisé pour compenser le déplacement axial du tuyau et une petite quantité de déplacement transversal du tuyau de compensation, absorption du bruit des vibrations.Mais lorsqu'il est utilisé dans un tuyau de grand diamètre en raison d'une force de pression interne trop importante, il est important de porter une attention particulière à la résistance du support fixe, de peur de produire un phénomène d'effondrement du support fixe.
Paramètres détaillés du soufflet universel
Matériel: 304
Le coefficient de frottement : 1,0
L'usure est : 0,0001
Considérations relatives à l'installation de soufflets universels
1, la teneur en ions chlorure 25 PPM ou moins.
2, il est interdit de souder les soufflets d'éclaboussures de laitier.
3, doit être installé en fonction du produit à signer.
4, les extrémités des tuyaux ondulés doivent être un support de guidage d'installation raisonnable et un support fixe.(voir 'Paramètres du support de tuyauterie du compensateur ondulé')
5, ne sont pas autorisés à utiliser la déformation du compensateur ondulé pour ajuster la position de l'erreur d'installation de la tuyauterie.
6, avec la tige d'installation ou le levage du levier de limite est interdit.
7, après l'installation, doit démonter la tige de transport et le levier de limitation avec une marque jaune.
Spécification de produit
DN | Quantité d'ondulation | Niveau de pression | Surface efficace du tube ondulé | Diamètre extérieur maximum(mm) | ||||
0.25 | 0.6 | 1.0 | 1.6 | 2.5 | ||||
Compensation axiale longueur mm/ténacité N/mm | ||||||||
32 | 8 | 25/21 | 22/26 | 20/26 | 18/63 | 16 | 225 | |
32 | 16 | 50/11 | 46/14 | 41/14 | 36/32 | 16 | 225 | |
40 | 8 | 25/25 | 22/44 | 20/44 | 18/89 | 15/98 | 23 | 244 |
40 | 16 | 50/14 | 46/22 | 41/22 | 36/45 | 31/47 | 23 | 244 |
50 | 8 | 25/30 | 22/51 | 20/70 | 18/70 | 15/106 | 37 | 259 |
50 | 16 | 50/16 | 46/26 | 41/35 | 36/35 | 31/55 | 37 | 259 |
65 | 8 | 33/28 | 30/35 | 26/44 | 22/55 | 15/138 | 55 | 270 |
65 | 12 | 42/16 | 38/22 | 38/32 | 34/40 | 31/70 | 55 | 270 |
80 | 8 | 40/20 | 36/26 | 34/33 | 28/41 | 19/68 | 81 | 284 |
80 | 10 | 53/14 | 49/17 | 49/21 | 43/26 | 29/50 | 81 | 284 |
100 | 6 | 45/47 | 45/60 | 40/75 | 35/93 | 25/54 | 121 | 304 |
100 | 10 | 76/26 | 74/32 | 64/40 | 57/50 | 38/33 | 121 | 304 |
125 | 5 | 48/38 | 42/47 | 38/59 | 34/74 | 29/117 | 180 | 334 |
