Les soufflets métalliques sont des composants mécaniques très flexibles et de précision de précision largement utilisés dans diverses applications industrielles pour leur capacité à absorber le mouvement, les vibrations et la pression. Leur construction unique les rend idéaux pour accueillir les déplacements axiaux, latéraux et angulaires. Mais tous les soufflets métalliques ne sont pas créés égaux. Il existe différents types adaptés à des utilisations spécifiques, chacune avec des caractéristiques structurelles uniques et des avantages mécaniques. Dans cet article, nous explorerons les principaux types de soufflets métalliques, leur construction, leurs fonctions et où chaque type est le plus efficacement utilisé.
Que sont les soufflets en métal?

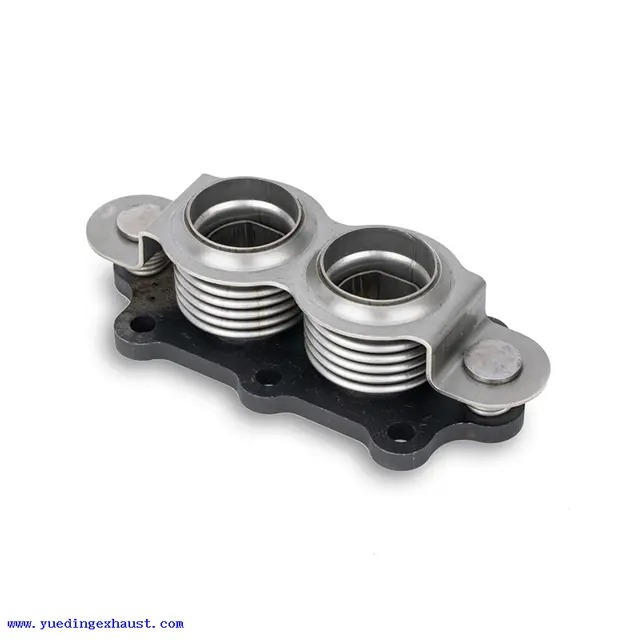

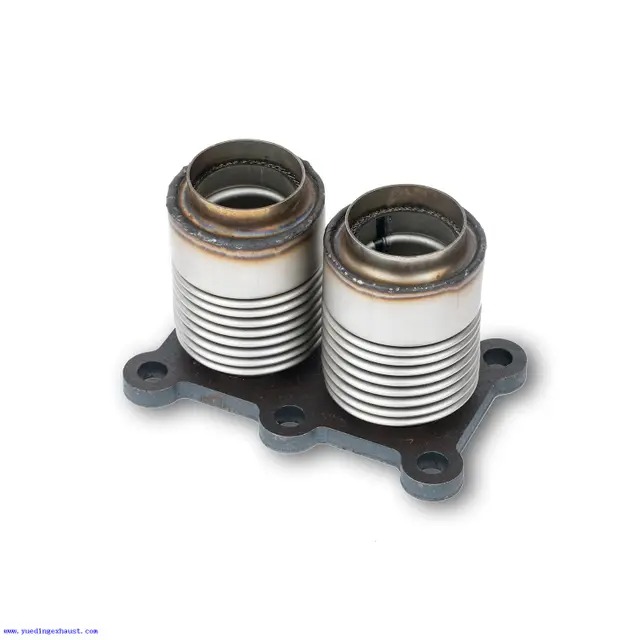

Les soufflettes métalliques sont flexibles, des tubes ondulés fabriqués à partir de métal qui peuvent comprimer, se développer ou se plier sans perdre l'intégrité structurelle. Ils servent des fonctions critiques dans les systèmes mécaniques, tels que l'absorption de l'expansion thermique, l'isolement des vibrations, la pression contenant et les environnements d'étanchéité. Fabriquées généralement à partir d'acier inoxydable, d'inconvalence, de hastelloy ou de titane, ces composants assurent la longévité et la résistance à la corrosion et à la fatigue.
La conception d'un hurlement en métal comprend des convolutions ou 'ondes ' formées par des processus comme l'hydroforming, la formation mécanique ou le soudage. Cette conception complexe permet aux soufflets métalliques de fournir un mouvement précis et reproductible même dans des conditions de fonctionnement extrêmes.
Classifications principales des soufflets métalliques
Les soufflets métalliques peuvent être classés de plusieurs manières - par leur méthode de construction, leur fonction de performance et le type de déplacement qu'elles accueillent. Vous trouverez ci-dessous les classifications principales:
1. Apprener (hydroformé ou formé mécaniquement)
Les soufflets formés sont créés à partir d'un seul tube métallique en utilisant l'hydroforming ou l'expansion mécanique. Dans l'hydroformage, la pression du fluide est utilisée pour façonner les convolutions en métal. Ce processus permet des soufflets à parois minces et très flexibles qui offrent une excellente durée de vie du cycle.
Avantages:
La construction transparente réduit le risque de fuites.
Corpare pour la production à haut volume.
Excellent pour les applications nécessitant une forte flexibilité.
Applications:
2. Souffleau soudé
Les soufflets soudés sont construits à partir de diaphragmes métalliques individuels qui sont soudés ensemble à leurs diamètres intérieurs et extérieurs. Cette méthode permet une personnalisation extrêmement précise en termes d'épaisseur de paroi, de diamètre et de forme de convolution.
Avantages:
Performance supérieure dans les applications de vide et de pression.
Mouvement de durée de vie et de précision à haute fatigue.
Personnalisable pour les applications hautement spécialisées.
Applications:
3. soufflet électroformé
Les soufflets électroformés sont fabriqués à l'aide d'électrodéposition, un processus où les ions métalliques sont déposés sur un mandrin pour créer des couches ultra-minces. Une fois l'épaisseur souhaitée atteinte, le mandrin est retiré, laissant derrière lui un soufflet très flexible et transparent.
Avantages:
Les murs extrêmement minces permettent des capacités de micro-mouvement.
Idéal pour les systèmes miniatures ou délicats.
Haute précision et répétabilité.
Applications:
4. soufflet axial
Les soufflets axiaux sont spécifiquement conçus pour absorber le déplacement axial, qui se produit lorsque deux points se rapprochent ou plus éloignés le long du même axe. Ces soufflettes se trouvent souvent dans les systèmes de tuyauterie pour absorber l'expansion thermique et la contraction.
Avantages:
Absorbe efficacement le mouvement axial.
Protège les systèmes contre la contrainte due au cyclisme thermique.
Vient souvent avec des raccords finaux pour une installation facile.
Applications:
5. soufflet latéral
Les soufflets latéraux sont conçus pour absorber le mouvement ou le désalignement latéral entre les systèmes connectés. Ceux-ci comprennent généralement un ou deux plis de métal, selon la pression et les exigences de flexibilité.
Avantages:
Idéal pour les conditions de désalignement ou de compensation.
Permet le mouvement sans endommager les points de connexion.
Peut combiner des capacités axiales et latérales.
Applications:
6. soufflets angulaires
Les soufflets angulaires absorbent le mouvement de rotation ou de flexion entre les composants. Ils sont particulièrement utiles dans les systèmes avec des changements directionnels fréquents ou des vibrations.
Avantages:
Compense la déviation angulaire.
Convient aux systèmes avec des changements directionnels.
Empêche le stress de couple sur les articulations.
Applications:
Table de comparaison des types de soufflets métalliques
| Méthode de construction | de type Méthode | principal | Applications typiques privilégiées |
| Soufflet formé | Hydroforming / mécanique | Axial | Aérospatial, dispositifs médicaux |
| Soufflet soudé | Didage Diaphragmes | Axial, latéral, angulaire | Vide, cryogénique, instrumentation |
| Soufflet électroformé | Électrodéposition | Micro axial | Défense, systèmes optiques |
| Soufflet axial | N'importe lequel | Axial | Pipelines, centrales électriques |
| Soufflet latéral | N'importe lequel | Latéral | CVC, ponts |
| Soufflet angulaire | N'importe lequel | Angulaire | Échappements, turbines |
Questions fréquemment posées (FAQ)
Q1: Quel matériau est le meilleur pour les soufflets en métal?
R: L'acier inoxydable est le plus couramment utilisé en raison de son excellente résistance à la corrosion et de sa durabilité. Inconel et Hastelloy sont choisis pour des environnements chimiques à haute température ou agressifs.
Q2: Les soufflets métalliques peuvent-ils résister à la haute pression?
R: Oui, en particulier les soufflets soudés et électroformés sont conçus pour des environnements à haute pression. Consultez toujours les notes de pression spécifiques à la conception.
Q3: Combien de temps durent des soufflets en métal?
R: Leur durée de vie varie en fonction du matériel, de la conception et de l'utilisation. Les soufflets soudés, par exemple, peuvent durer des millions de cycles s'ils sont correctement conçus et maintenus.
Conclusion
Les soufflets métalliques sont des composants essentiels dans d'innombrables systèmes mécaniques et industriels. En comprenant les différents types - formés, soudés, électroformés et spécifiques à la fonction comme les soufflets axiaux, latéraux et angulaires - vous pouvez choisir la bonne solution pour votre application. Leur flexibilité, leur durabilité et leur capacité à effectuer dans des environnements extrêmes les rendent indispensables à travers l'aérospatiale, le médical, la production d'électricité, etc. La sélection du bon type assure non seulement l'efficacité du système, mais aussi la rentabilité et la sécurité à long terme.
